SCHNITTANSICHTEN Befehl
Erstellt Schnittpläne für Civil-Objekte.
Symbol:
Methode

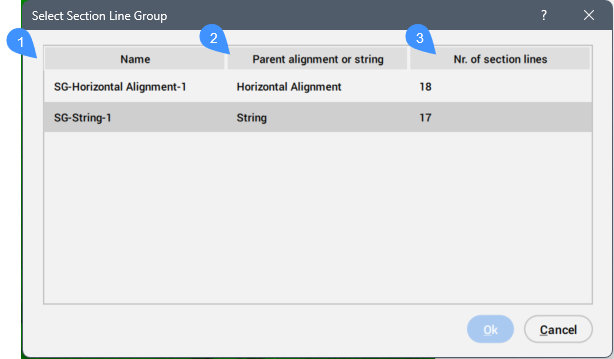

Wählen Sie eine Schnittlinie in der Zeichnung aus, oder drücken Sie die Eingabetaste, um den Dialog Schnittliniengruppe auswählen zu öffnen, in dem Sie eine verfügbare Schnittliniengruppe auswählen können.
- Name
- Übergeordnete Ausrichtung oder Zeichenfolge
- Anzahl der Schnittlinien
- Name
- Zeigt den Namen einer Schnittliniengruppe an.
- Übergeordnete Ausrichtung oder Zeichenfolge
- Zeigt die übergeordnete Ausrichtung oder Zeichenfolge an.
- Anzahl der Schnittlinien
- Zeigt die Anzahl der Schnittlinien an.
Nachdem Sie eine Schnittliniengruppe ausgewählt haben, wird den Dialog Schnittansicht erstellen geöffnet.
Wenn Sie in der Befehlszeile eine einzelne Schnittlinie und die Option Einzelne Schnittansicht auswählen, enthält den Dialog Schnittansicht erstellen den Namen der Schnittlinie.
Optionen im Befehl
- Mehrere Schnittansichten
- Der Dialog Schnittansicht erstellen wird geöffnet.
- Einzelne Schnittansicht
- Der Dialog Schnittansicht erstellen für nur eine Schnittlinie wird geöffnet.
