AFZUSCHNEIDEN Befehl

Schneidet ein Ansichtsfenster auf eine angegebene Zuschneideumgrenzung zu.

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Beschreibung

Erstellt Ansichtsfenster aus geschlossenen 2D-Objekten (kurz für "Ansichtsfenster zuschneiden") und kann einfach verwendet werden, um einen kleineren Teil einer Zeichnung anzuzeigen.

Anmerkung: Dieser Befehl funktioniert nur im Papierbereich einer Layout-Registerkarte und nur mit bereits vorhandenen Ansichtsfenstern. Verwenden Sie den Befehl MANSFEN, um zusätzliche Ansichtsfenster zu erstellen.

Methode

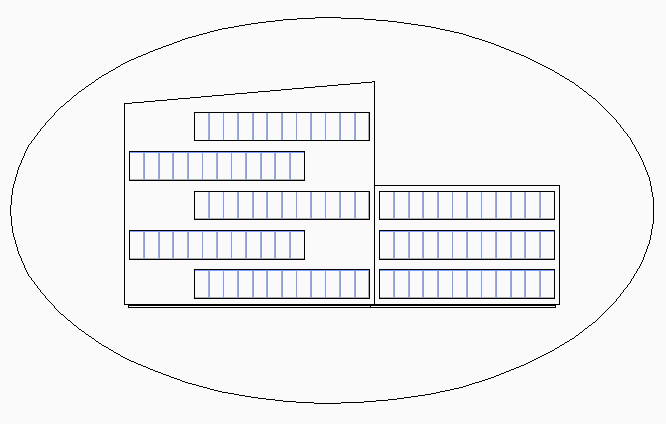

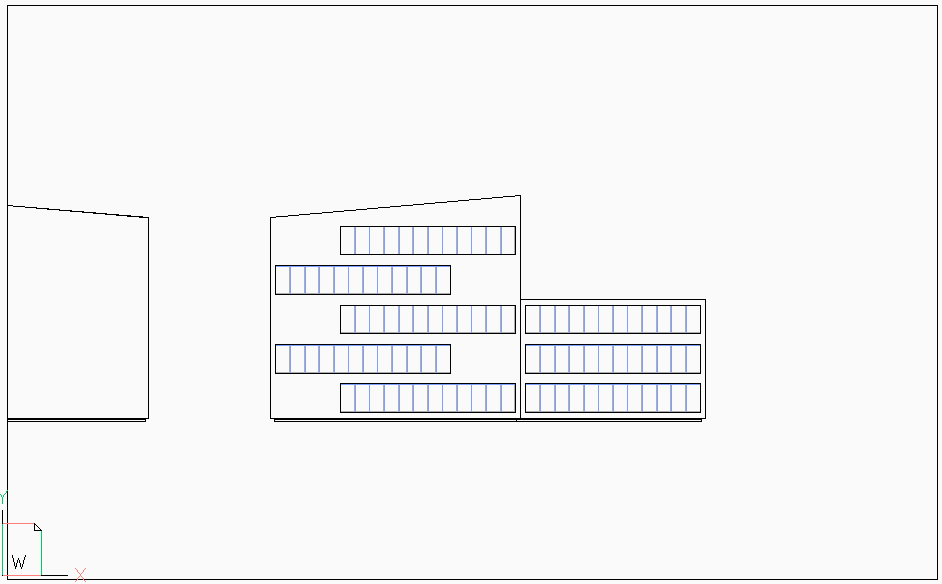

Wählen Sie ein Ansichtsfenster aus, das zugeschnitten werden soll, und wählen Sie dann das Zuschneideobjekt aus.

Anmerkung:
  • Das Zuschneideobjekt kann offen oder geschlossen sein oder aus Polylinien, Splines oder Ringen bestehen. Das Zuschneideobjekt muss zwar nicht geschlossen werden, kann sich aber nicht selbst überkreuzen.
  • Das Objekt muss im Papierbereich gezeichnet werden.

Optionen im Befehl

Polygonal
Zeichnet eine polygonale Zuschneideumgrenzung, die aus geraden und bogenförmigen Segmenten besteht.
Bögen zeichnen
Zeichnet ein Bogensegment im polygonalen Ansichtsfenster. Lesen Sie den Befehl BOGEN, um die Optionen innerhalb dieser Option zu erkunden.
Schließen
Schließt das Polygon. Die Modelbereichzeichnung wird angezeigt.
Abstand
Gibt den Abstand und den Winkel für das nächste polygonale Segment an.
Folgen
Zeichnet das nächste Segment mit demselben Winkel wie das vorherige polygonale Segment. Die Länge des Segments muss angegeben werden.
Zurück
Entfernt das letzte polygonale Segment.
Anmerkung: Drücken Sie die Eingabetaste, nachdem die polygonale Zuschneideumgrenzung gezeichnet wurde.
Löschen
Löscht die Zuschneideumgrenzung und gibt das ursprüngliche rechteckige Ansichtsfenster zurück, ohne dass Sie dazu aufgefordert oder gewarnt werden.
Anmerkung:
  • Diese Option wird nur angezeigt, wenn ein zugeschnittenes Ansichtsfenster ausgewählt ist.
  • Mit dieser Option kann nur die zuletzt auf das Ansichtsfenster angewendete Zuschneideumgrenzung gelöscht werden.
