Leitlinien Editor Dialog
Wird geöffnet über:
- LEITLINIENEDITOR Befehl
- Panel Civil Explorer > Kontextmenü einer Definition einer Leitlinie (Registerkarte Definition)

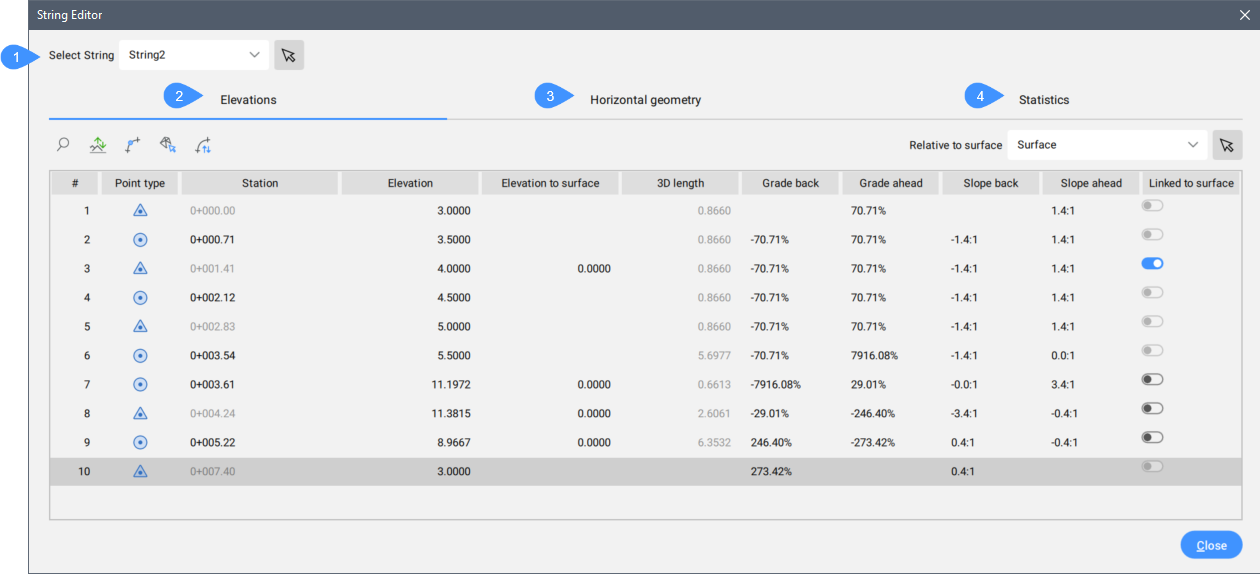

Im Dialog Leitlinien Editor können Sie die Civil Leitlinie-Objekte bearbeiten.
- Leitlinie wählen
- Registerkarte Ansichten
- Registerkate Horizontale Geometrie
- Registerkarte Statistik
Leitlinie wählen
Zeigt die Civil Leitlinie zum Bearbeiten an. Sie können eine andere Civil Leitlinie aus der Dropdown-Liste auswählen oder auf
klicken, um sie aus dem Zeichenbereich auszuwählen.
Registerkarte Ansichten

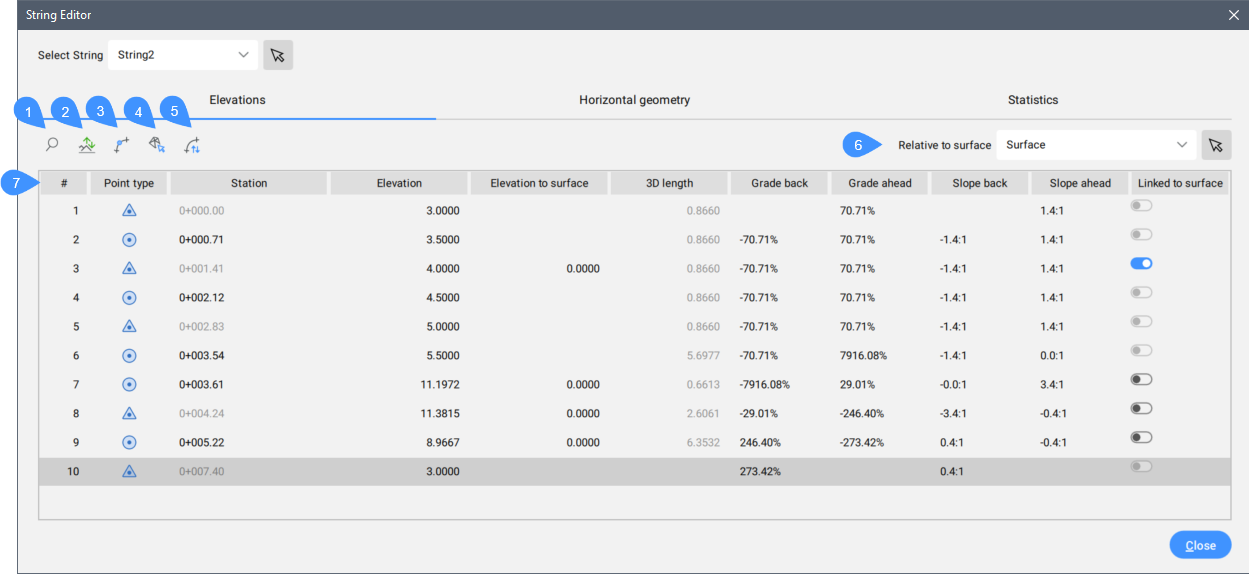

Listet alle Punkteigenschaften der Civil Leitlinie zur Bearbeitung auf.
- Zoom
- Steigen/Absenken
- Erhebungspunkt hinzufügen
- Höhe von der Oberfläche holen
- Leitlinie umkehren
- Relativ zur Oberfläche
- Liste der Eigenschaften von Leitlinienpunkten
- Zoom
- Zoomt in der Zeichnung auf die ausgewählte Civil Leitlinie.
- Steigen/Absenken
- Öffnet de Dialog Steigen/Absenken, um den Höhenunterschiedswert festzulegen. Dieser Wert wird zu den Höhen addiert. Negative Werte verringern die Höhe.
- Erhebungspunkt hinzufügen
- Startet den Befehl LEITLINIEHINZUERHEBUNGSPUNKT. Fügt einem Civil Leitlinie-Objekt einen Höhenpunkt hinzu.
- Höhe von der Oberfläche holen
- Öffnet den Dialog Erhebungen von der Oberfläche.
- Leitlinie umkehren
- Ändert die Richtung der Civil-Leitlinie.
- Relativ zur Oberfläche
- Zeigt die ausgewählte TIN-Oberfläche an, zu der sich die Höhenangaben der Civil Leitlinien beziehen. Sie können eine andere TIN-Oberfläche aus der Dropdown-Liste auswählen oder auf klicken, um sie aus dem Zeichenbereich auszuwählen.
- Liste der Eigenschaften von Leitlinienpunkten
- Listet alle Eigenschaften von Leitlinienpunkten auf.Anmerkung: Wenn Sie mit der rechten Maustaste auf eine Eigenschaftszeile eines Leitlinien-Punkts klicken, öffnet sich ein Kontextmenü mit den Optionen Zoomen zu, Schwenken zu, In Zwischenablage kopieren und, je nach Punkttyp, den Optionen PI löschen (
) oder Erhebungspunkt löschen (
). -
- Positionsnummer
- Listet die Positionsnummer des Punkts in der Leitlinie auf.
- Punkttyp
- Zeigt den Punkttyp an, der durch verschiedene Symbole dargestellt wird.
Schnittpunkt (PI)
Schnittpunkt (PI) nur lesbar
Schnittpunkt (PI) geteilt
Erhebungspunkt
- Station
- Zeigt den Stationswert des Punkts an.Anmerkung: Der Stationswert für die Punktkreuzungen (PI) ist schreibgeschützt.
- Erhebung
- Zeigt den Höhenwert des Punkts an.
- Erhebung zur Oberfläche
- Zeigt den Höhenunterschied zwischen der Oberfläche und dem Leitlinienpunkt an.
- 3D-Länge
- Zeigt die 3D-Länge des Segments zwischen dem aktuellen Punkt und dem nächsten Punkt an.
- Gradierung rückwärts
- Zeigt die Gradierung des aktuellen Segments vom Ende bis zum Anfang an.
- Gradierung vorwärts
- Definiert die Endhöhe des aktuellen Segments in Vorwärtsrichtung.
- Steigung rückwärts
- Zeigt die Steigung des aktuellen Segments vom Ende bis zum Anfang an.
- Steigung vorwärts
- Definiert die Endhöhe des aktuellen Segments in Vorwärtsrichtung.
- Mit Oberfläche verknüpft
- Wenn diese Option aktiviert ist, wird die Leitlinie mit der TIN-Oberfläche verknüpft. Die Höhen der Civil Leitlinie ändern sich dynamisch mit den Höhenänderungen der TIN-Oberfläche.
Registerkate Horizontale Geometrie

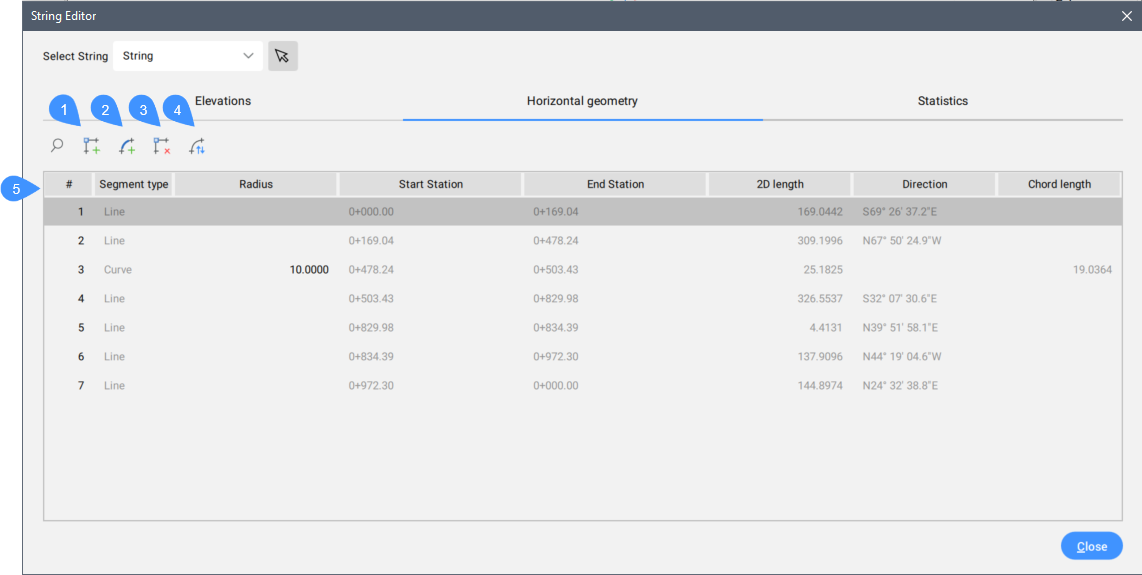

Listet alle Segmenteigenschaften der Civil Leitlinie zur Bearbeitung auf.
- PI hinzufügen
- Kurve hinzufügen
- PI löschen
- Leitlinie umkehren
- Eigenschaften von Leitliniensegmenten
- PI hinzufügen
- Startet den Befehl LEITLINIEHINZUPI.
- Kurve hinzufügen
- Startet den Befehl LEITLINIEHINZUKURVE.
- PI löschen
- Startet den Befehl LEITLINIELÖSCHEPI.
- Leitlinie umkehren
- Ändert die Richtung der Civil-Leitlinie.
- Eigenschaften von Leitliniensegmenten
- Listet alle Eigenschaften der Leitliniensegmente auf.
Registerkarte Statistik
Listet die allgemeinen Eigenschaften der Civil-Leitlinie auf.
