Finestra di dialogo Simbolo di Saldatura

La finestra di dialogo Simbolo di Saldatura consente di creare simboli di saldatura specificati. È possibile accedervi utilizzando il comando AMWELDSYM. La finestra di dialogo contiene 2 schede principali:

  1. Simbolo
  2. Direttrice e testo

Simbolo

Specifica le caratteristiche del simbolo di saldatura.

Opzioni
1. Inverti simbolo
Specifica se il simbolo è allineato a destra o a sinistra.
  • Non selezionato: allineato a destra.
  • Selezionato: allineato a sinistra.
Requisiti
2. Saldatura in cantiere
Attiva/disattiva la visibilità del simbolo di saldatura in cantiere nel simbolo di saldatura.
3. Su tutto il profilo
Attiva/disattiva la visibilità del simbolo Su Tutto il Profilo nel simbolo di saldatura.
4. Profondità
Definisce la profondità della scanalatura della saldatura.
5. Dimensioni
Definisce la dimensione della saldatura.
6. Contorno
Definisce la forma della saldatura dal seguente elenco:
  • Contorno Concavo
  • Contorno Convesso
  • Contorno Piatto/A filo
  • Contorno finito a filo
  • Le punte della saldatura devono essere miscelate uniformemente
  • Nessuno
7. Tipo di saldatura
Definisce il tipo di saldatura dalle seguenti opzioni:
  • Per punti a resistenza (saldatura a rilievo nel sistema A)
  • Linea continua di fusione
  • A resistenza in linea continua
  • Saldatura ripresa al rovescio
  • A testa/singolo bordo rilevato
  • A lembi retti
  • A V
  • A 1/2 V
  • A U
  • A J
  • Edge
  • Saldatura a giunti piegati
  • Saldatura a giunti obliqui
  • Saldatura a giunti sovrapposti
  • A V piana
  • A 1/2 V piana
  • A Y
  • A 1/2 Y
8. Numero
Definisce il numero di saldature.
9. Lunghezza
Definisce la lunghezza della saldatura.
10. Nota chiusa di coda
Visualizza lo stato della nota chiusa di coda.

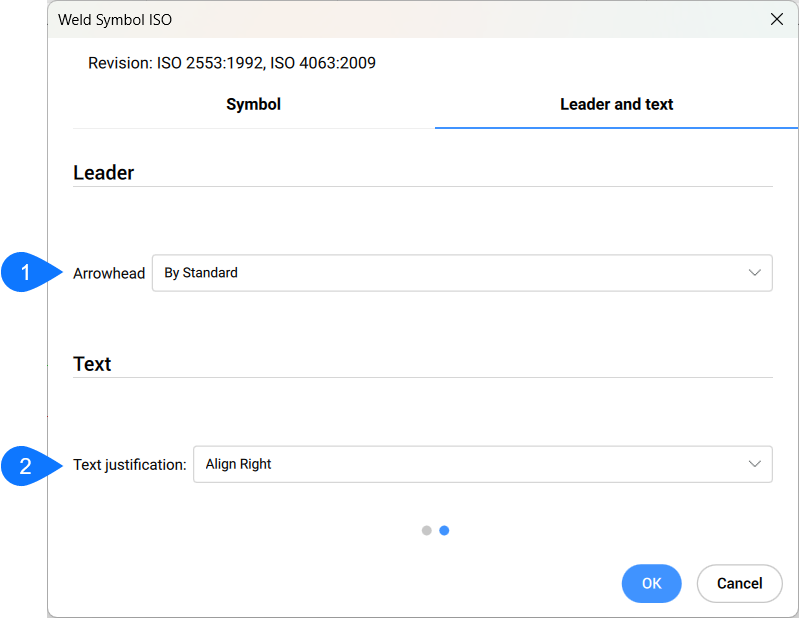

Direttrice e testo

Specifica le caratteristiche della direttrice e del testo.

Direttrice
1. Punta della freccia
Definisce il tipo predefinito di punta della freccia per i simboli di saldatura.
2. Riferimento oggetto
Definisce se la direttrice del simbolo è attaccata o staccata dall'oggetto.
Attacca
Attacca il simbolo all'oggetto selezionato.
Stacca
Stacca il simbolo dall'oggetto.
Testo
3. Giustificazione testo
Specifica se il testo del simbolo è allineato a destra, al centro o a sinistra.
