Serie di Componenti

Panoramica

Usare i comandi SERIE, SERIERETTANG, SERIEPOLARE, SERIETRAIETT e BMINSER.

BricsCAD consente di inserire lo stesso componente più volte in modo regolare. Tutti gli inserimenti possono essere distribuiti uniformemente (alla stessa distanza) lungo una linea, un cerchio o una curva arbitraria. Sono supportati anche modelli di ordine superiore (ad esempio rettangolari o cilindrici). Ciò si ottiene utilizzando la tecnologia delle serie associative: rettangolari, polari e traiettoria.

Le serie associative sono entità persistenti, che possono essere modificate (manualmente o automaticamente) in qualsiasi momento dopo la creazione - per modificare il numero di elementi o la distanza tra loro. Tutti le serie del modello sono elencate nel pannello Navigatore Meccanico, dove possono essere modificate.

Qualsiasi componente può essere incluso in una serie, comprese parti, sottoassiemi, parti standard e fori.

Crea una serie di componenti

Utilizzare uno degli strumenti serie da Assemblaggio > Trasformazione nella barra multifunzione, nell'area di lavoro Mechanical:

Un altro modo per creare una serie di componenti è utilizzare l'opzione Multiplo > Serie dello strumento Inserisci Componente .

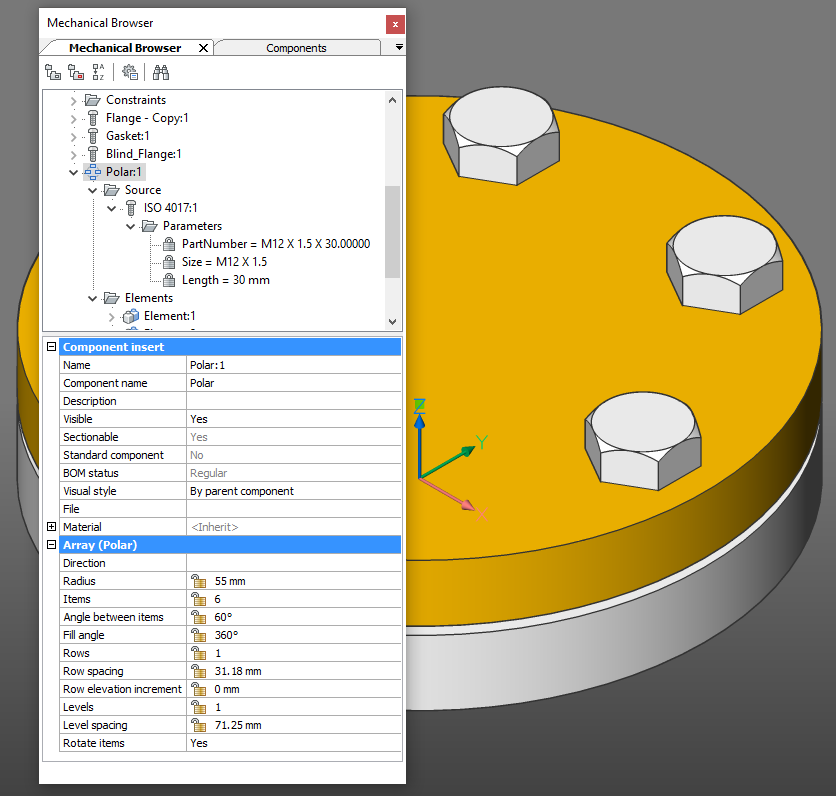

Serie di Componenti nel Navigatore Meccanico

Le serie di componenti sono rappresentate come nodi speciali nel Navigatore Meccanico. Essi prendono il nome dal tipo di serie (Rettangolare, Polare o Traiettoria) seguito dal punto e virgola e dall'indice della serie (ad esempio, Rettangolare:1, Polare:2, Traiettoria:3). Questi nodi hanno le stesse proprietà delle serie associative regolari. Le proprietà possono essere utilizzate per modificare il numero di elementi nella serie, la distanza/angolo tra loro e altri parametri della serie È anche possibile assegnare un'espressione persistente a qualsiasi proprietà. Verrà utilizzata per ricalcolare automaticamente il valore della proprietà dopo averne modificato i parametri che la controllano.

Serie di Componenti e Distinta dei Materiali

Le serie di componenti sono trasparenti per la struttura di prodotto. i componenti all'interno delle serie sono considerati come inseriti direttamente nello stesso assieme. Pertanto, nella distinta base di livello superiore, i componenti inseriti nelle serie di primo livello sono elencati come componenti di primo livello.

La colonna Quantità nella tabella distinta BOM viene riempita con il numero totale di elementi dello stesso componente inclusi i componenti all'interno delle serie.

Serie di componenti parametrici, blocchi parametrici, riferimenti esterni parametrici, parti standard e fori

Per rendere disponibili i parametri dei blocchi all'interno di una serie, i parametri devono essere collegati (utilizzando il comando Link al parametro del menu contestuale) prima della creazione della serie. Dopo la creazione della serie, i parametri saranno disponibili per la modifica nel pannello Gestione Parametri.

Il collegamento al parametro viene rimosso, ma può essere ripristinato per i parametri dei blocchi della serie utilizzando la stessa voce del menu contestuale Link al parametro. Tecnicamente i parametri sono associati con l'elemento sorgente di una serie. Quando questo elemento sorgente viene modificato parametricamente, tutti gli altri elementi della serie vengono modificati successivamente.

Per la precedente implementazione dei componenti parametrici (la variabile di sistema MECHANICALBLOCKS è Off e si utilizza BMINSER) i parametri dei componenti annidati all'interno della serie sono disponibili semplicemente dopo la creazione della serie.

Le parti standard e i fori sono componenti parametrici ed è possibile modificarne i parametri all'interno delle serie. È possibile creare facilmente una parte con molti fori ed è possibile controllare il numero di foro, le posizioni e le dimensioni parametricamente in più inserire un bullone parametrico. Questa potente tecnologia consente di creare un assieme di flange parametrico con più configurazioni.
