Créer des points Civil (boîte de dialogue)
S'ouvre via : Commande POINTCIVIL
La boîte de dialogue Créer des points Civil vous permet de créer des points Civil en spécifiant leur position dans le dessin, en convertissant des points ou des blocs CAO en points Civil ou en générant des points Civil sur des objets sélectionnés.
- Choisir des points ou convertir
- Sur les objets existants
- Style de symbole
- Style d'étiquette
- Obtenir l'altitude depuis la surface
- Paramètres points
Choisir des points ou convertir
Crée des points Civil en spécifiant l'emplacement du point ou en convertissant des entités dans un dessin.
- Choisir des points
- Permet de créer des points Civil individuels dans un dessin en spécifiant leur position.
- Sur la grille
- Permet de créer automatiquement des points Civil sur une grille. Les caractéristiques de la grille (origine, espacement x et y, rotation de la grille et étendue) sont demandées sur la ligne de commande.

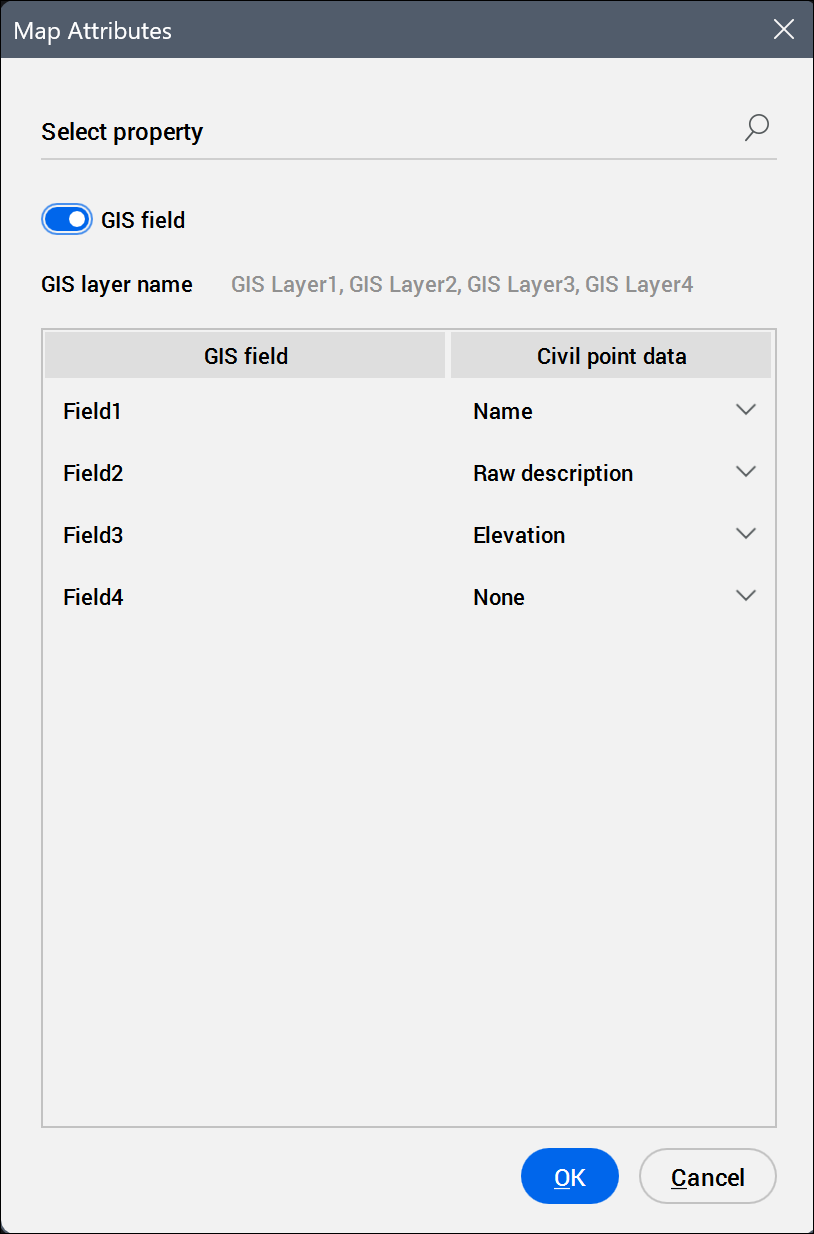

- Convertir à partir de points CAO
- Permet de créer des points Civil à partir de points CAO sélectionnés.
- Convertir à partir de blocs
- Permet de créer des points Civil à partir des blocs sélectionnés.

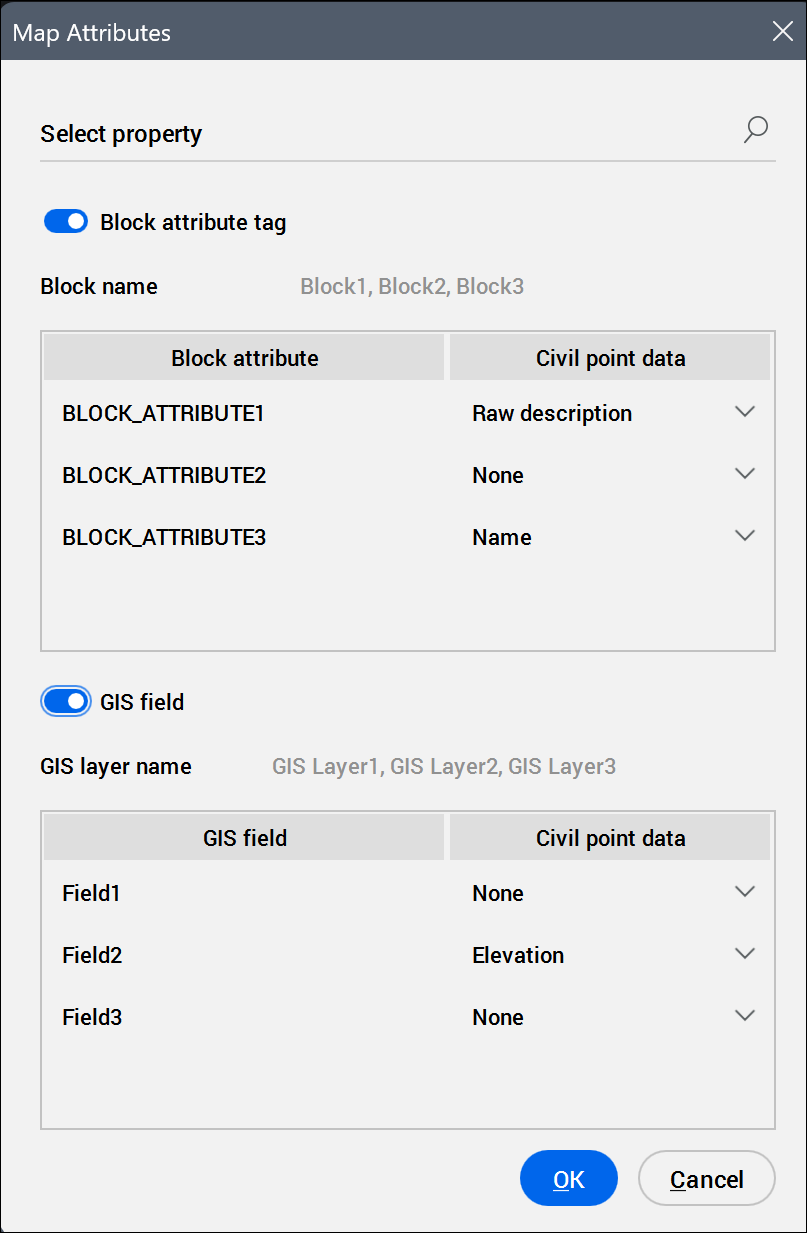

La boîte de dialogue Attributs de la carte s'ouvre pour les blocs dotés d'attributs, ce qui vous permet d'associer les attributs du bloc aux attributs du point Civil, tels que le Nom, la Description brute, l'Altitude ou Aucun.
Sur les objets existants
Crée des points Civil sur des objets existants.
- Aux sommets de l'objet
- Permet de créer des points Civil aux sommets des objets.
- Mesurer l'objet
-
Crée des points Civil le long d'un objet sélectionné en définissant les abscisses de départ et de fin, la distance de décalage et la longueur du segment. Les points peuvent être définis de manière interactive en sélectionnant une position sur l'objet ou en saisissant des valeurs dans la ligne de commande.
- Départ à l'abscisse curviligne
- Spécifie le point de départ de l'abscisse. La valeur par défaut est 0.
- Fin à l'abscisse curviligne
- Spécifie le point de fin de l'abscisse. La valeur par défaut est la longueur totale de l'objet.
- Spécifiez le décalage
- Spécifie le décalage des points Civil par rapport à l'objet sélectionné. Les valeurs négatives placent les points Civil de l'autre côté de l'objet.
- Spécifiez la longueur du segment.
- Spécifie l'espacement (longueur de segment) entre les points Civil créés sur l'objet sélectionné.
- Diviser l'objet
-
Crée des points Civil sur un objet sélectionné en spécifiant le nombre de segments et le décalage par rapport à l'objet. Les points sont placés à égale distance le long de l'objet, sur la base du nombre défini de segments.
- Entrez le nombre de segments
- Définit le nombre de segments.
- Aux points géométriques
- Crée des points Civil le long d'un axe. Lorsque le profil en travers comprend un profil en long et que l'attribut Altitude du point est défini sur À partir de l'objet, la boîte de dialogue Sélectionner le profil en long s'ouvre. Cette option vous permet de définir les altitudes des points Civil sur le profil en long sélectionné.
Style de symbole
Permet de sélectionner le style de symbole dans la liste déroulante des styles définis.
Cliquez sur le bouton Parcourir (
) pour ouvrir la boîte de dialogue Sélectionner un style, dans laquelle vous pouvez modifier le style actuel ou en créer un nouveau en copiant un style existant.
Style d'étiquette
Permet de sélectionner le style d'étiquette dans la liste déroulante des styles définis.
Cliquez sur le bouton Parcourir () pour ouvrir la boîte de dialogue Sélectionner un style, dans laquelle vous pouvez modifier le style actuel ou en créer un nouveau en copiant un style existant.
Obtenir l'altitude depuis la surface
Lorsqu'elle est activée, l'altitude des points Civil est calculée à partir de la surface sélectionnée. Vous pouvez choisir une surface disponible dans la liste déroulante ou cliquer sur le bouton (
) pour la sélectionner dans la zone de dessin.
Paramètres points
Permet de spécifier les paramètres des points Civil.
- Numéro de point
- Permet de spécifier un numéro pour le point Civil.
- Automatique
- Attribue automatiquement un numéro de point Civil en fonction de la valeur du Numéro de point suivant et des numéros déjà attribués.
- Invite
- Permet de spécifier un numéro de point Civil initial sur la ligne de commande.
- Altitude du point
- Permet de spécifier une altitude pour les points Civil.
- Automatique
- Attribue automatiquement une altitude de point Civil basée sur la valeur de l'Altitude par défaut.
- Invite
- Permet de définir l'altitude du point Civil sur la ligne de commande.
- Indéfini
- Définit l'altitude d'un point Civil non défini.
- À partir de l'objet
- Obtient l'altitude d'un point Civil d'un objet sélectionné.
- Nom du point
- Permet de définir un nom pour le point civil.
- Automatique
- Attribue automatiquement un nom de point civil.
- Invite
- Permet de définir le nom du point civil sur la ligne de commande.
- Ignorer
- Permet de ne pas donner de nom au point Civil.
- Description brute du point
- Permet de spécifier une description pour le point Civil, qui contient plusieurs parties, telles que des mondes, des lettres, des chiffres, des symboles, séparés par des espaces. Remarque : Lorsque le caractère barre oblique (/) est utilisé à la place d'un espace, le nom est traité comme une seule partie.
Exemple :
- SP/RAILROAD XING - le nom est composé de deux parties : SP/RAILROAD et XING
- SP/NO PARKING - le nom se compose de deux parties : SP/NO et PARKING
- MISC/DOT BOX 30 - le nom composé de trois parties : MISC/DOT, BOX, 30
- LINE ST JPN 2 - le nom se compose de quatre parties : LINE, ST, JPN, 2
- CPS/4" SOLID YELLOW - le nom composé de trois parties : CPS/4", SOLID, YELLOW
- Calque
- Permet de définir le calque des points Civil.
- Numéro du point suivant
- Permet de définir un numéro de départ pour une série de points Civil. Cela permet de prendre en charge plusieurs plages de numéros de points au sein d'un même dessin.
- Altitude par défaut
- Permet de définir une altitude par défaut pour les points Civil.
- Nom par défaut
- Permet de définir un nom par défaut pour les points Civil.
- Description brute par défaut
- Permet de définir une description brute par défaut pour les points Civil.
