レンダリングマテリアル

マテリアル用語集

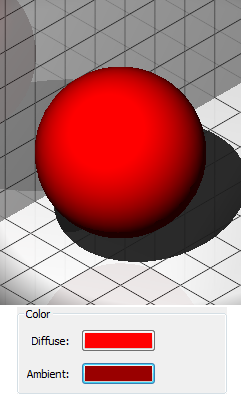

• 拡散色：オブジェクトが純粋に直射的な白光の下で放つ色。物自体の色として認識。
• 間接色：直射光ではなく間接照明の下での陰の中にあるオブジェクトの色。









• ハイライト：素材の色を高度に投影するハイライト。



  メタリック ハイライト(左)と非メタリック ハイライト(右)

• シェーディング：照明で表面の色と輝きがどのように変わるかを示します。
• テクスチャーマッピング： 3次元モデル本体には含まれない詳細を表面に加えます。
• 拡散マップ：構造またはパターンを表面に追加して素材をシミュレーションします。
• 透明マップ：0%（黒）から100%（白）までの間でテクスチャーの透明度を設定します（グレイスケール）。（黒=透過性マップ）





• バンプマップ：表面上の特定の粗さまたは凹凸をシミュレーションします。(左=バンプマップ)



• 反射：光を反射するサーフェスのプロパティ。
• 透過性：ソリッドオブジェクトを通過した光のシャープ透過。
• 半透明：ソリッドオブジェクトを通過した光の散乱透過。
• 屈折：透明な物体を通過する際の光の曲がり具合。
• 自己イルミネーション：表面自体が光を発しているように見えます。光は、他の物に投影されません。

レンダリングマテリアルの定義

MATERIALSコマンドをご参照ください。

図面にレンダリングマテリアルを追加する

1. レンダリングマテリアルパネルからマテリアルを選択します。
2. 右クリックして、図面に追加オプションを選択します。

独自のマテリアルを追加する

1. 使用したいテクスチャーをダウンロードする

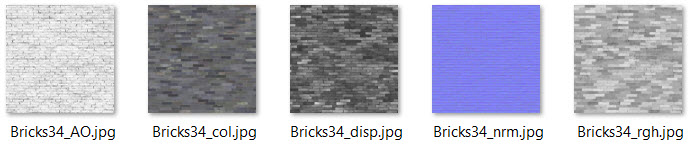

   注: テクスチャーの写真をダウンロードすることもできますが、最もリアルなビューを得るためには、テクスチャーのさまざまな表現を提供するZIPファイルをダウンロードすることをお勧めします。









2. MATERIALSコマンドを起動します。

   図面エクスプローラ – マテリアルダイアログボックスが表示されます。

3. 新規ボタンをクリックします。
4. 新しいマテリアルの名前を付けます。
5. 拡散マップとバンプマップを確認します。
6. テクスチャーの色付き画像への拡張マップ()のパスを編集します。
7. バンプマップのパス()をテクスチャーの法線画像に合わせて編集します。

   これにより、レンダリング素材がより立体的でリアルなものになります。

8. プレビューでリアルな画像が表示されるまで、画像の尺度を編集します。

   テクスチャーの尺度は、画像の全幅をカバーする描画単位の数を表しています。

9. 新しいマテリアルを右クリックし、コンテキストメニューからマテリアルをライブラリへ追加を選択します。
10. 図面エクスプローラのダイアログボックスを閉じます。
11. レンダリングマテリアルパネルを開き、User Definedフォルダーをクリックします。

    ライブラリのこのフォルダーに新しいマテリアルがあります。

    このフォルダーは以下のパスで自動的に生成されます。C:\ProgramData\Bricsys\RenderMaterials\UserMaterials\User defined

レッドウェイマテリアルライブラリの追加

レッドウェイマテリアルライブラリの追加に関する記事を参照してください。

レンダリングマテリアルの割り当て

マテリアルは、画層や図形、サブ図形に割り当てることができます。図形のマテリアルプロパティがByLayerの場合、図形の画層に割り当てられているマテリアルが使用されます。

デフォルトでは、新しい図形のマテリアル設定はByLayerになります。

図形にレンダリングマテリアルを割り当てる

現在の表示スタイルがBIM、モデリング、リアリスティック、X線の場合、図形とサブ図形はそのマテリアルを使ってレンダリングされます。

方法1：プロパティパネルを使い、以下の手順を行います。

1. 図形またはサブ図形を選択します。(面、ソリッドなど)
2. 3D画像 > マテリアルで、下向き矢印をクリックし、マテリアルリストからマテリアルを選択します。

方法2：レンダリングマテリアルパネルを使い、以下の手順を行います。

1. マテリアルを選択すると、MATERIALASSIGNコマンドが起動します。

   カーソルが絵筆に変わります。

   プロンプト表示: マテリアルを割り当てるオブジェクトを選択:

2. マテリアルを割り当てる図形またはサブ図形をクリックします。
3. (オプション)別のマテリアルを選択し、さらに図形またはサブ図形をクリックします。
4. (オプション)Altキーを押しながら操作します。

   カーソルがスポイトに変わります。

   プロンプト表示：オブジェクトからマテリアルを選択：

   マテリアルのコピー元となる図形またはサブ図形をクリックし、次にマテリアルの割り当て先となる図形またはサブ図形をクリックします。

セレクションセットにマテリアルを割り当てるには

1. 図形を選択します。
2. レンダリングマテリアルパネルからマテリアルを選択します。
3. マテリアルをクリックします。

   マテリアルは、選択範囲内のすべての図形またはサブ図形に割り当てられます。

マテリアルを画層に割付け

1. 画層パネルまたは図面エクスプローラ - 画層ダイアログボックスで、画層のマテリアル欄を選択します。
2. 下矢印をクリックし、リストからマテリアルを選択します。

   図面上の素材は、入手可能なもののみです。

レンダリングマテリアルの削除

グローバルマテリアルを割り当てると、図形やサブ図形からレンダリングマテリアルが削除されます。

1. 図形やサブ図形を選択します。
2. プロパティパネルで3D画像/マテリアルフィールドを選択し、Globalを選択します。
