BIMIFY [BIM化]

BIMIFY [BIM化]

モデルを分析し、自動分類および空間的位置の割り付けをモデル全体に実行します。

BricsCAD BIM

アイコン：

説明

モデルを分析し、自動分類および空間的位置の割り付けをモデル全体に実行します。必要に応じて新しい建物や階、スペースを作成します。オプションで平面断面と立面を作成します。

注:

断面図形はBIM断面図形に変換されます。
単純なブロック参照は、分類することができます。

使用方法

モデル全体でBIM化を実行すると、オブジェクトを分類し、空間的な位置を割り当て、空間を検出し、モデル内に立面と平面図の断面を作成します。

BIM化プロセスが完了すると、結果の概要がコマンドラインに表示されます。

このコマンドは、BIM化パネルを開きます。

注:

新たに建物を作成する場合、空間要素の名前と番号はDEFAULTSTORYNAMINGSCHEMEシステム変数によって定義されます。この情報は、空間的位置マネージャーダイアログボックスに表示されます。
既存の建物に新たに床を追加する場合、建物の階の命名規則プロパティが DEFAULTSTORYNAMINGSCHEMEシステム変数の値よりも優先されます。
階層バーを開いた状態で(STORYBARシステム変数が1または2)、トップビューモードで定義した床面を素早く切り替えて壁の作成を開始できます。

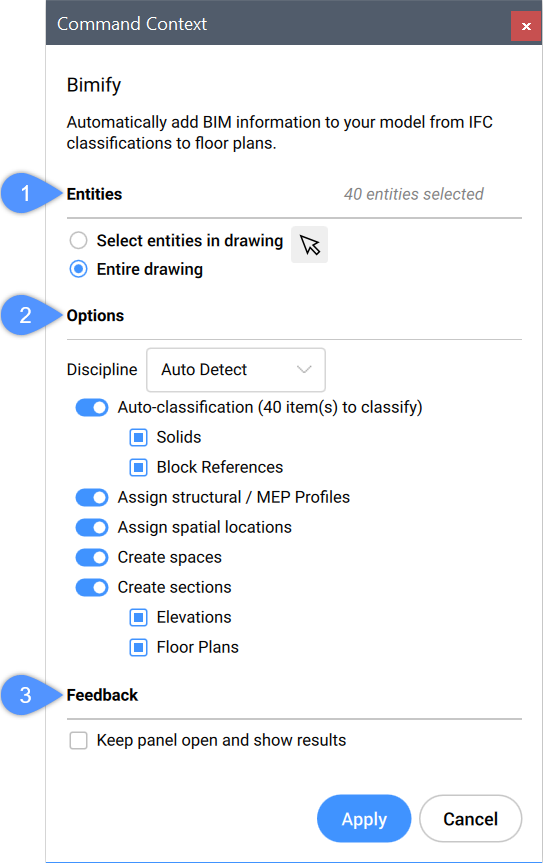

BIM化コマンドパネル

BIM化コマンドパネルでは、モデルを分析し、モデル全体の自動分類や空間的な位置の割り当てを実行することができます。

図形

図面内の図形を選択: BIMIFYコマンドは、図面上で選択された図形に対して実行されます。

図面全体: BIMIFYコマンドは、図面内のすべての図形に対して実行されます。

オプション

規律: モデルがどの規律に属するかを決定します。これにより、自動分類の精度が向上します。

自動検出: AIアルゴリズムが自動的に規律を決定します。

建築図面表記: モデルは、建築モデルとして分類されます。

構造: モデルは、建築モデルとして分類されます。

MEP: モデルは、MEPモデルとして分類されます。

混合モデル: モデルは1つの規律に割り当てることができず、混合モデルとして認識されます。

自動分類(1個のアイテムを分類): ソリッドとブロックの分類を定義します。
注: BIMCLASSIFYコマンドもご参照ください。

ソリッド: 3Dソリッドが壁、スラブなどに分類されていることを確認します。

ブロック参照: ブロックが窓やドアなどに分類されていることを確認します。

構造/MEPプロファイルの割当て: BIMプロファイルパネルで使用可能な柱、梁、組立部材、またはフローセグメントプロファイルを割当てます。

注: 標準ライブラリ内のプロファイル要素に一致するものが見つからない場合、BIM化はプロジェクトのライブラリ内に新しいカスタムプロファイルを作成します。

空間的位置の割り当て: 空間的位置 (建物や床) を割り当てます。BIMATTACHSPATIALLOCATIONコマンドを参照してください。

空間を作成: 外壁を検出し、プロパティの壁共通 / 外部要素をオンにセットし、空間を検出します。BIMSPACEコマンドを参照してください。

断面を作成: BIM断面図形を作成します。BIMSECTIONコマンドを参照してください。

仰角: 4つの立面図(正面、背面、右面、左面)を作成します。

平面図: 各フロアの断面図を作成します。

フィードバック

パネルを開いたままで結果を表示: オンにすると、処理の進捗状況や結果がパネルに表示されます。

注: 以前のバージョンとの整合性を保つため、デフォルトではオフになっています。
