CONE [円錐]

円錐の形状をした3Dソリッドを作成します。

注: BricsCAD Lite では3Dソリッドをサポートしていないため、CONEコマンドはAI_CONEコマンドを起動します。
BricsCAD Shape; BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン：

説明

円錐または楕円錐の形状をした3Dソリッドを作成します。中心、半径、直径、3点、2点、接線、軸の端点、高さなどのオプションを組み合わせて選択できます。

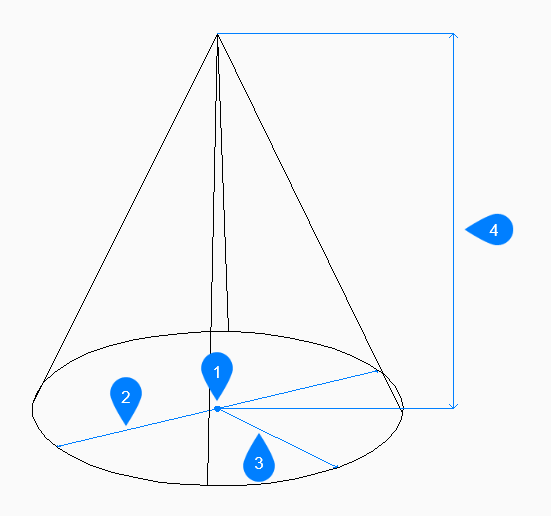

  1. 面の3D中心
  2. 直径寸法
  3. 半径寸法
  4. 高さを指定

円錐の作成方法

このコマンドでは、以下の5通りの方法で円錐の作成を開始します。

  • 中心点
  • 3点
  • 2点
  • 接-接-半径
  • 楕円形状
中心点
底面の中心を指定して円錐の作成を開始します。次に以下を行います。
円錐の底面の半径
円錐の底面の半径を指定します。
その他のオプション：[直径(D)]
高さを指定
円錐の高さを指定します。
その他のオプション: [2点(2P)/軸の端点(A)/上面半径(T)]
3点
底面の円周上の3点の1点目を指定して円錐の作成を開始します。次に以下を行います。
2点目
円周上の2点目を指定します。
3点目
円周上の3点目を指定します。
高さを指定
円錐の高さを指定します。
その他のオプション: [2点(2P)/軸の端点(A)/上面半径(T)]

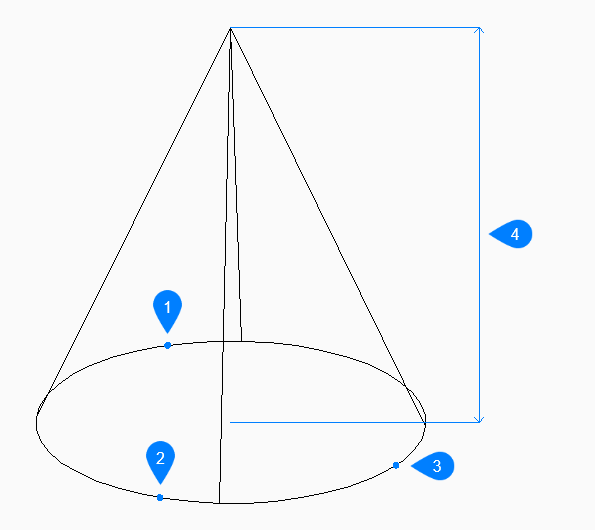

  1. 1点目
  2. 2点目
  3. 3点目
  4. 高さを指定
2点
底面の円周上の2点の1点目を指定して円錐の作成を開始します。次に以下を行います。
直径の2点目の端点
直径上の2点目を指定します。 この2点で底面の直径が決まります。
高さを指定
円錐の高さを指定します。
その他のオプション: [2点(2P)/軸の端点(A)/上面半径(T)]

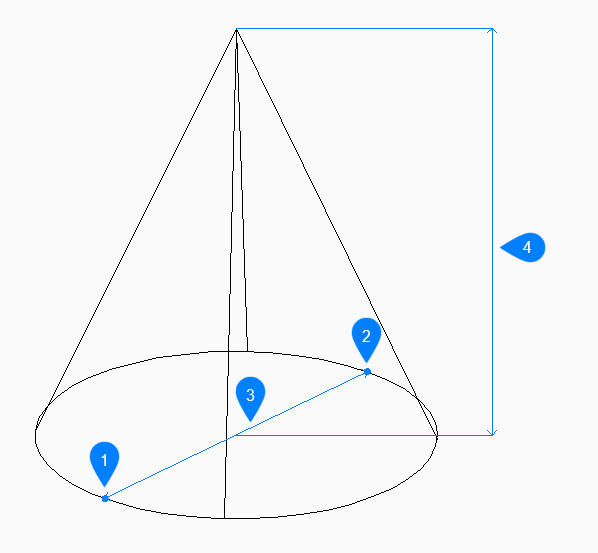

  1. 1点目
  2. 2点目
  3. 直径寸法
  4. 高さを指定
接-接-半径
最初の図形で接点を選択して円錐の作成を開始します。次に以下を行います。
二つ目の接線の図形上の点を指定:
2つ目の図形で接点を選択します。
円の半径
底辺の有効な半径を指定します。選択した接線では不可能な半径を指定した場合、接線と半径を指定し直すよう指示するプロンプトが表示されます。
高さを指定
円錐の高さを指定します。
その他のオプション: [2点(2P)/軸の端点(A)/上面半径(T)]

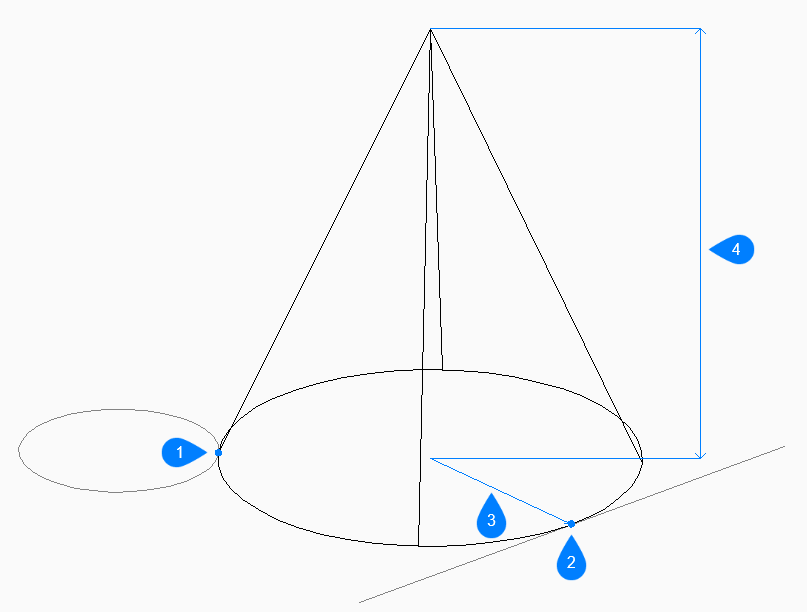

  1. 接点1
  2. 接点2
  3. 半径寸法
  4. 高さを指定
楕円形状
楕円の軸の1点目の端点を指定して楕円錐の作成を開始します。次に以下を行います。
その他のオプション: [中心(C)]
楕円の軸の2点目の端点
楕円の軸の2点目の端点を指定します。
楕円の軸のもう一方の端点
もう一方の楕円軸の半径を指定します。
高さを指定
円錐の高さを指定します。
その他のオプション: [2点(2P)/軸の端点(A)/上面半径(T)]

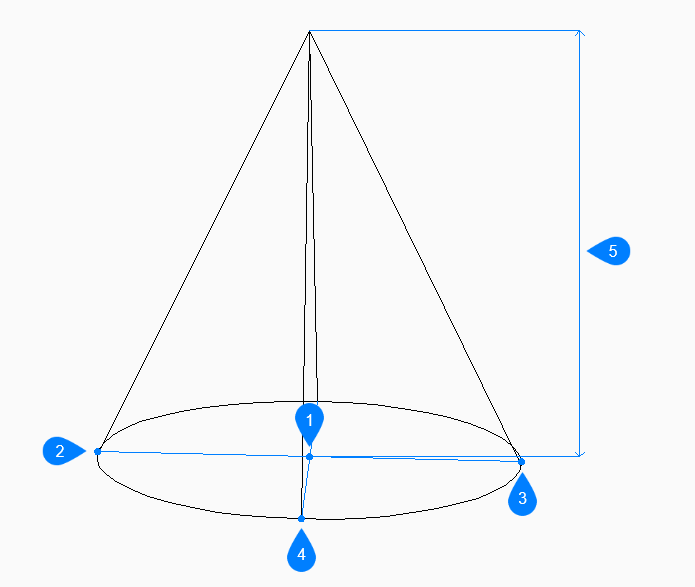

  1. 面の3D中心
  2. 楕円の軸の1点目の端点
  3. 楕円の軸の2点目の端点
  4. もう一方の楕円軸の端点
  5. 高さを指定

CONEコマンドオプション

円錐の作成を開始すると、以下のオプションを選択できます。

2点
任意の2点間の距離で円錐の高さを指定します。
軸の端点
軸の端点を指定して3D空間での円錐の高さと方向を定義します。もう一方の軸の端点には底面の中心が使われます。
上部半径
円錐の上面の半径を指定します。半径が0より大きいと、上面が平らな円錐形になります。

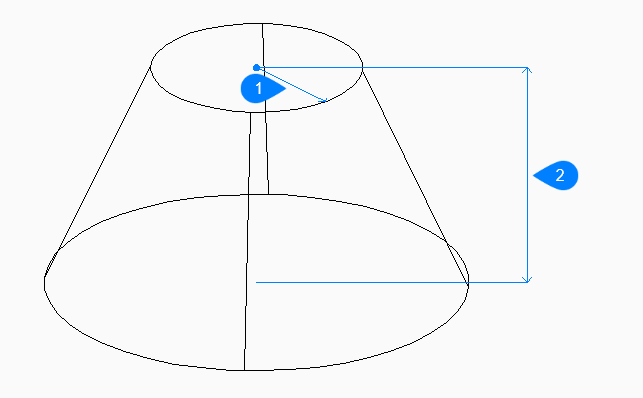

  1. 上部半径
  2. 高さを指定
直径寸法
円錐底面の直径を指定します。
