DIMORDINATE [座標寸法]

座標寸法を作成します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

エイリアス:DIMORD、DOR

説明

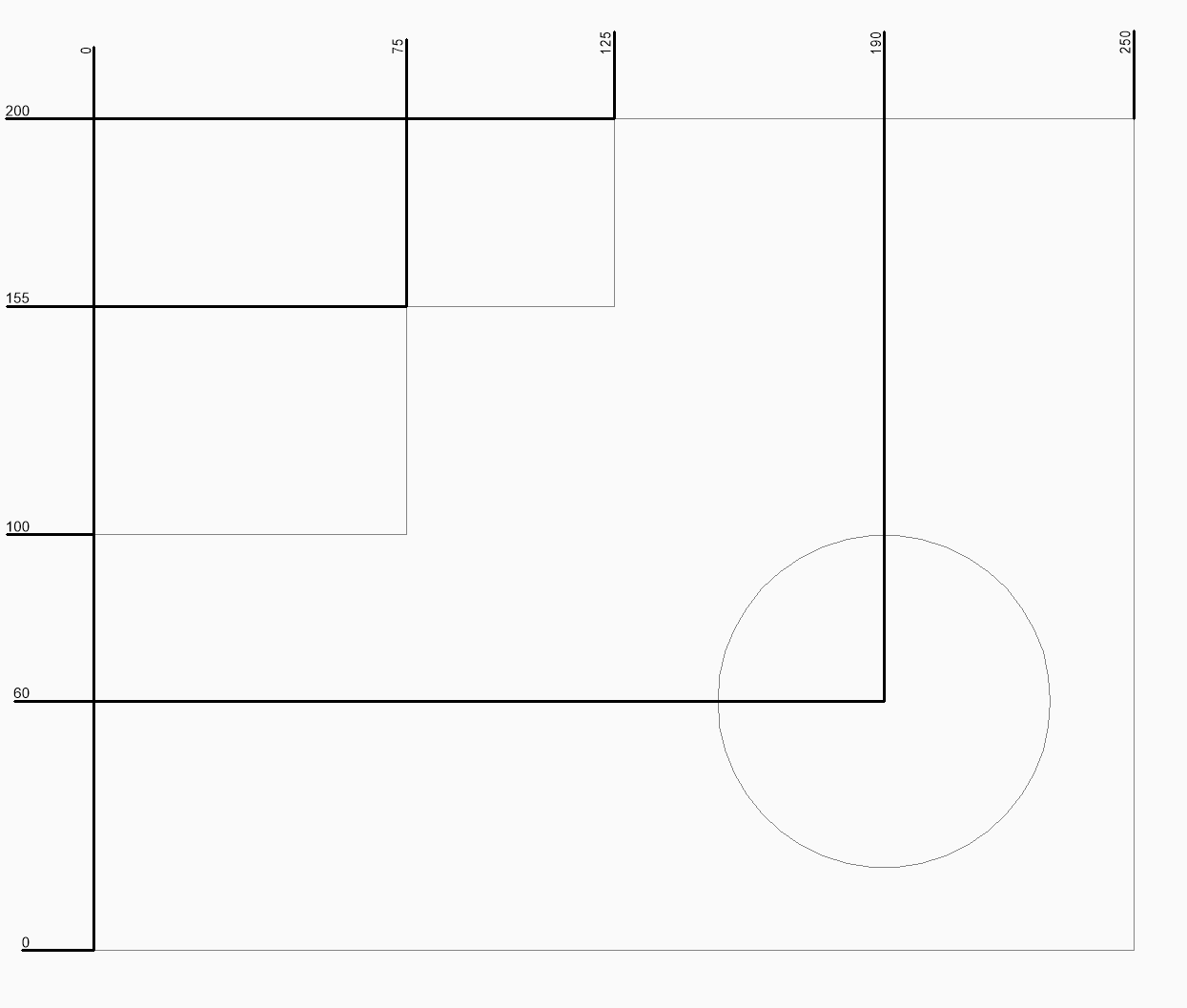

現在の UCS の原点から図面内の指定した点までの X 距離または Y 距離を計測する累進寸法を作成します。寸法は、現在の寸法スタイルに基づきます。オプションを使い、寸法値の角度や内容を指定できます。

使用方法

このコマンドでは、以下の方法で座標寸法の作成を開始します。

  • 座標寸法の点を指定

コマンドオプション

座標寸法の点を指定
引出線の始点を指定して累進寸法の作成を開始できます。

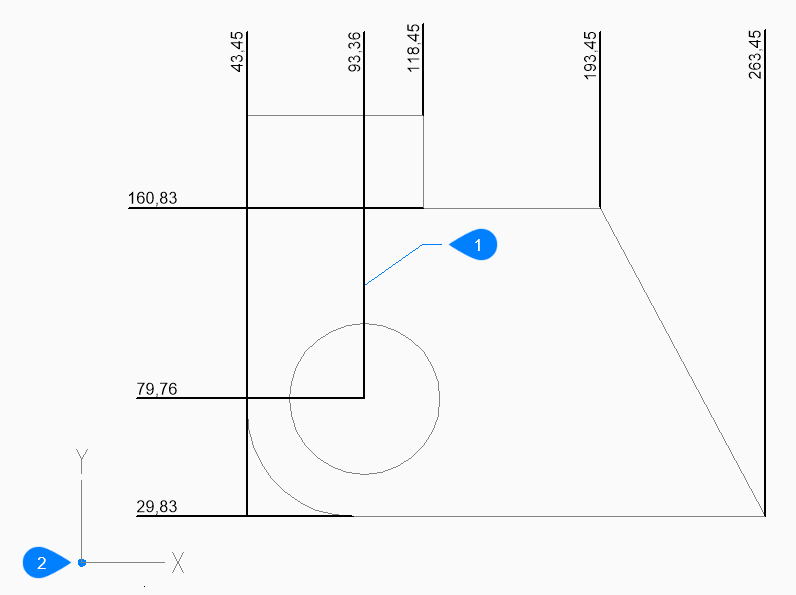

引出線の終点
引出線の終点を指定します。始点からドラッグする方向によって、X縦座標とY縦座標のどちらを作成するかが決まります。
  1. 座標線の位置
  2. UCS基点
Xデータム
始点からドラッグする方向に関係なく、X座標の端点を指定します。
Yデータム
始点からドラッグする方向に関係なく、Y縦座標の端点を指定します。

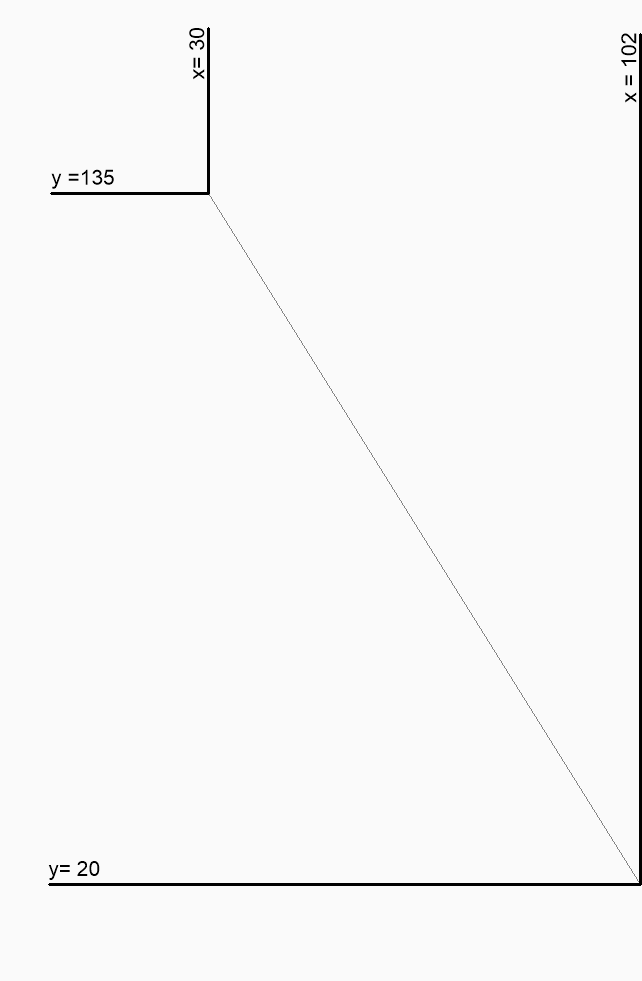

文字
寸法値を入力して、寸法の測定された長さを含むデフォルトの寸法値を上書きできます。寸法の測定された長さを山括弧(<>)で囲み、他の寸法値と共に表示することができます。

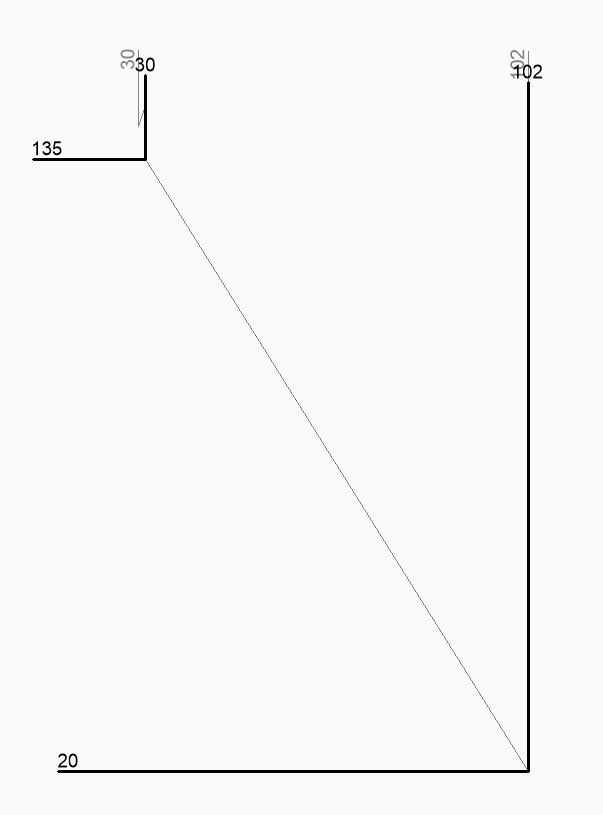

角度
寸法テキストの角度を指定します。値を0にすると、寸法テキストが寸法線に整列します。その他の値を指定すると、寸法テキストは現在のUCSのX軸を基準にして回転します。
