EXPXREFS [外部参照設定]
外部参照に関連するいくつかのコマンドを、図面エクスプローラを利用して組み合わせます。
アイコン：
説明
このコマンドは、カレント図面にDWGファイルを添付し、添付ファイルの状態をコントロールします。(「external reference」の略)
注: XDWGFADECTLシステム変数で、外部参照のフェーディングを設定します。対応値は0(フェードなし)～90までです。
注: BINDTYPE変数システムは、-XREFコマンドのバインドオプションの動作に影響を与えます。
使用方法

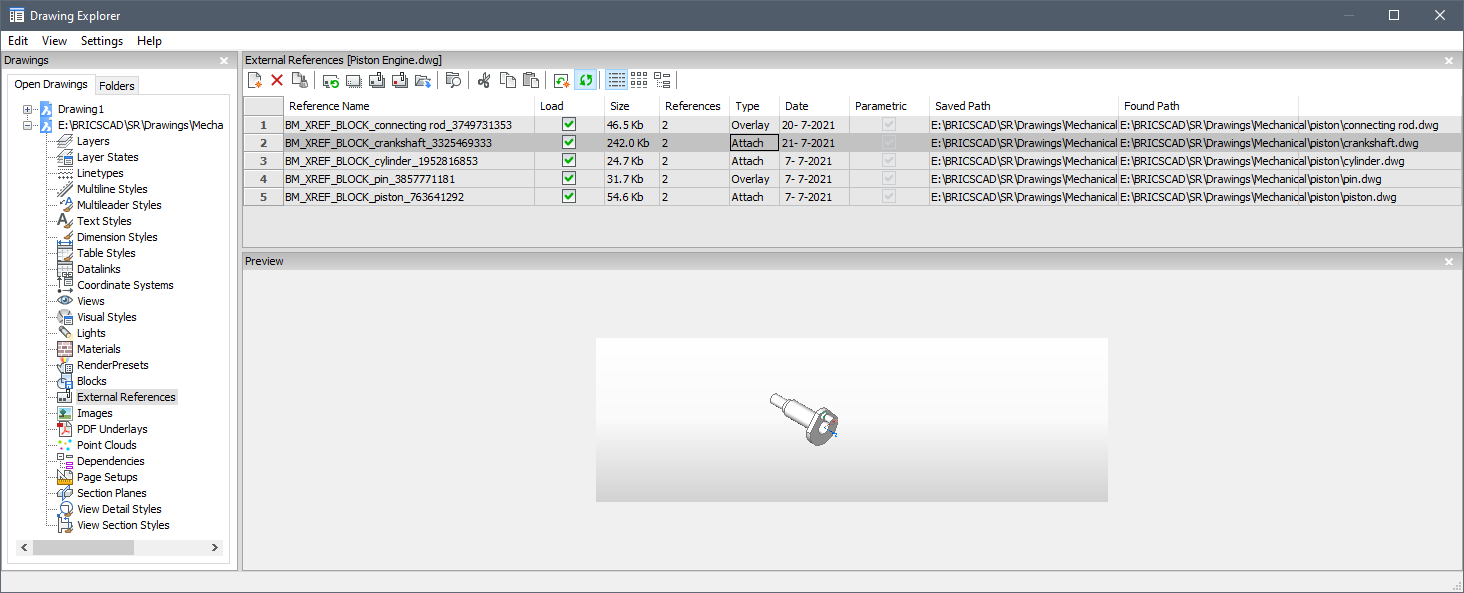

図面エクスプローラの外部参照設定セクションを表示します：
コマンドオプション
- 参照名
- 外部参照の挿入名を報告します。この名前はプログラムによって割り当てられますが、名前をダブルクリックするか、右クリックしてショートカットメニューから「名前の変更」を選択して編集することができます。
- ロード
- ロードする外部参照を切り換えます。
オン ：外部参照をロードして表示します。
オフ ：外部参照のロードを解除し、非表示にします。
- サイズ
- 外部参照DWGファイルのサイズを表示します。ファイルが大きすぎると、システムの処理が遅くなることがあります。
- 参照
- 外部参照が図面にアタッチされる回数を報告します。
- 種類
- 外部参照がアタッチされているかオーバーレイされているか、外部参照自体を持つ外部参照をどのように扱うかを報告します。
アタッチ ：すべての外部参照を表示します。
オーバーレイ ：入れ子状の外部参照のうち最初の外部参照のみ表示します。
- 日付
- ファイルの日付を表示します。これは、最新のリビジョンで作業しているかどうかを調べるのに便利です。
- パラメトリック
- 外部参照の図面がパラメトリックであるか否かを示します。
- 保存パス
- 最初にロードされたときに、外部参照DWGファイルへの元のパスを報告します。パスが見つからない場合は、参照ボタンをクリックすると、ファイルを選択ダイアログボックスが表示され、見つからないDWGファイルを探すことができます。
パラメトリックブロックのパスは変更できません。
- 検索パス
- 外部参照DWGファイルへのカレントのパスを報告します。ほとんどの場合、このパスは保存パスと一致している必要があります。
コンテキストメニューのオプション
- 外部参照をアタッチ
- DWGファイルを外部参照としてカレント図面にアタッチします。外部参照をアタッチダイアログボックスで、dwgファイルを参照・選択し、パラメータと外部参照ファイルの位置を示す挿入ポイントを指定します。-XREFコマンドをご参照ください。
- 外部参照をアタッチ解除
- 警告なしで選択した外部参照を図面から削除します。これは、デタッチオプションを使用することと同じです。
- 再ロード
- 選択した外部参照を再ロードします。これは、元のDWGファイルが変更され、更新されたバージョンを図面に表示する場合に便利です。
- ロード解除
- 選択した外部参照をアンロードします。これにより、外部参照が非表示になります。ロードのチェックボックスをクリックすることで切り替えることもできます。
- バインド
- 外部参照をカレント図面にバインドして、外部参照を図面の一部にします。外部参照への参照が図面エクスプローラから消えます。注: (このオプションは、解除された外部参照では使用できません)。
このオプションは、BINDTYPEシステム変数をオフ(従来のバインディング動作)に設定し、-xrefコマンドのバインドオプションの動作に影響を与えます。
- 挿入
- 外部参照ファイルをブロックに変換します。これは、INSERTコマンドを使用して外部DWGファイルを図面に挿入する場合と似ています。外部参照への参照が図面エクスプローラから消えます。注: (このオプションは、解除された外部参照では使用できません)。
- 開く
- 外部参照のDWGファイルを編集用に開きます。XOPENコマンドを参照してください。
- 不足している添付ファイルの拡張検索を実行
- 不足している添付ファイルの拡張検索を実行します。
- 相対パス
- 保存先パスを相対パスで表示します。
- 絶対パス
- 保存先パスは図面フォルダーにあるPDFファイルの絶対パスとして表示されます。
- パスとしてのファイル名
- 保存されているパスをファイル名に置換します。
