EXTRUDE [押し出し]
図形を押し出して3Dソリッドやサーフェスを作成します。
アイコン：
エイリアス：EXT
説明
閉じた2D図形、 2Dソリッドの面、リージョンまたは閉じた境界を押し出して 3Dソリッドまたは3Dサーフェスを作成します。
注:
- 面をハイライトするには、SELECTIONPREVIEWシステム変数の値を2または3に設定する必要があります。
- DELOBJシステム変数の値に応じて、元の図形は保持されるか、削除されるか、または図形を削除するかどうかのプロンプトが表示されます。そうでない場合は、図形を削除するかどうかを確認するプロンプトが表示されます。
使用方法
図形を押し出すには、以下の2つの方法があります。
- 3Dソリッドを作成する
- サーフェスを作成する
コマンドオプション
- モード
- ソリッドまたはサーフェスのどちらを作成するかを選択します。
-
- ソリッド
- 3Dソリッドを作成します。
注: ソリッドモードの場合のみ、CREATESKETCHFEATUREシステム変数がオンの場合、スケッチベースのフィーチャーが専用のBC_SKETCHES画層に作成されますが、デフォルトではこの画層には表示されません。スケッチは、メカニカルブラウザパネルでブロック参照として表示および編集することができます。また、押し出しフィーチャーのプロパティは、メカニカルブラウザパネルにあります。ヒント: 別のソリッドから共有面を持つ押し出しフィーチャーを作成することもできます。注: このシステム変数は、リボンの
スケッチベースフィーチャー切り替えボタンを押して設定することもできます。
- 押し出し高さを指定

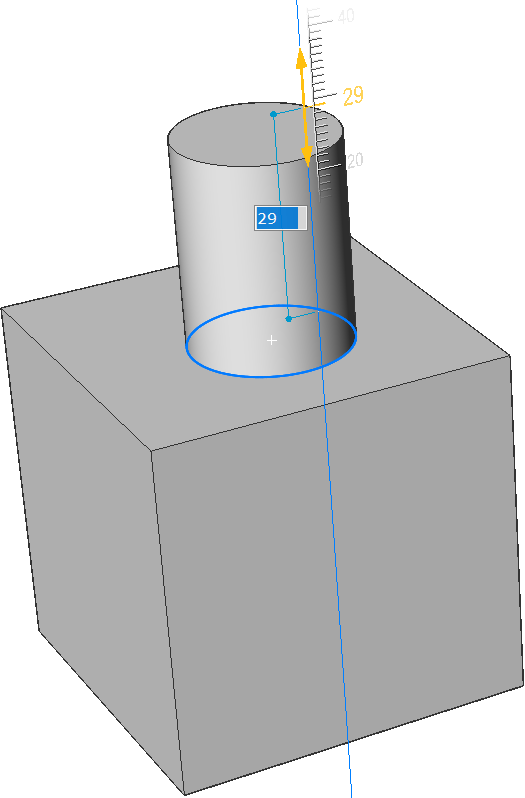

- 押し出しの高さを設定することができます。押し出しの高さは、ソース図形に対して垂直に測定されます。注: 高さは、マニピュレータを使ってダイナミックに指定するか、距離の値を入力して指定します。
- 向き
- 押し出し方向を指定できます。
- パス
- 押し出しの高さとテーパを別の図形で指定します。プログラムはパスを使用して、ソース図形の押し出し方法を決定します。注: パス図形には、押し出し図形と同じ平面にない図形を選択してください。

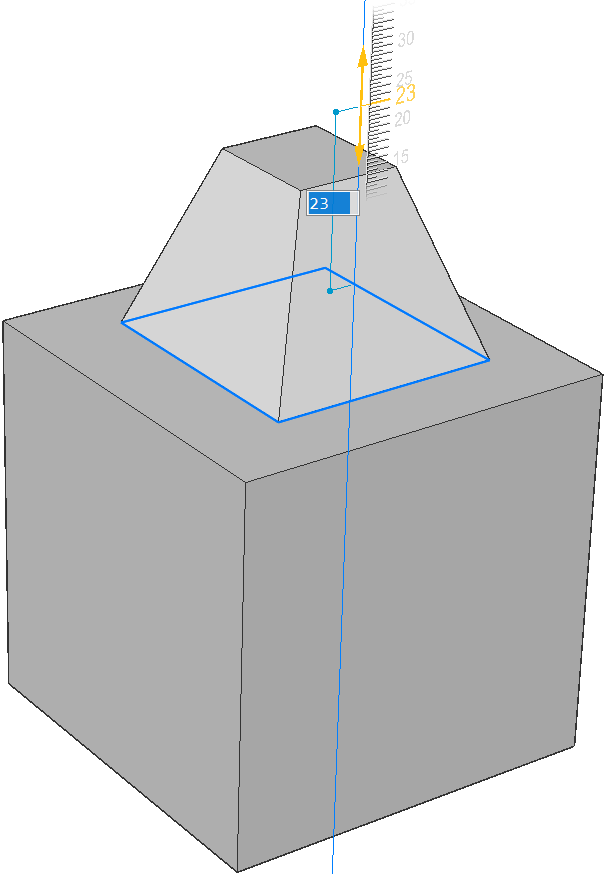

- テーパー角度
- 押し出し成形のテーパー角度を指定します。押し出す方向から角度が測定されます。負値を指定すると、外側に向かって細くなります。注: 傾斜した側面が押し出しの上面より先で交差しないよう、十分に浅い角度を指定してください。
- 自動
- 結果は、押し出し方向と、4つの押し出しモードシステム変数(EXTRUDEOUTSIDE、EXTRUDEINSIDE、INTERSECTEDENTITIES、UNITESURFACES)の値によって異なります。
-

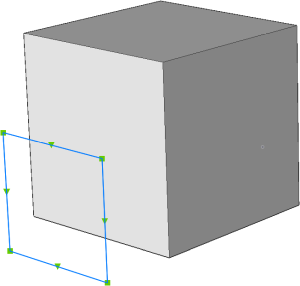

- 図形をハイライトして外側に押し出すと、新しいボリュームが追加されます。

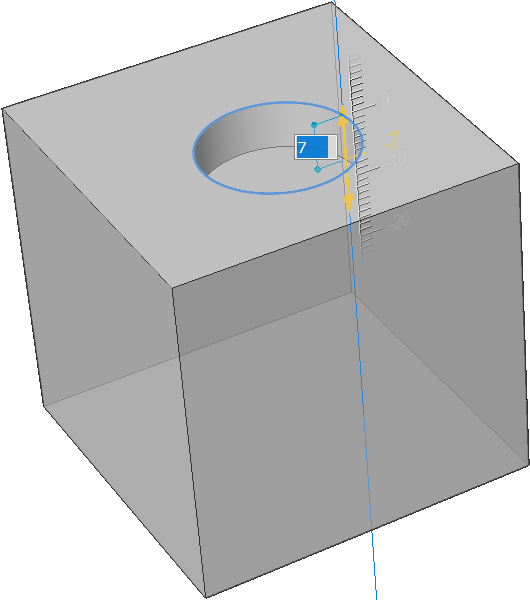

- 図形をハイライトして内側に押し出すと、メインのソリッドからボリュームが差し引かれます。

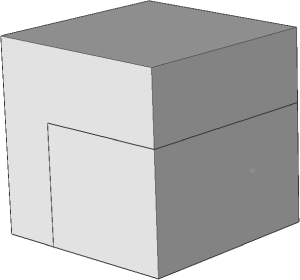

- 図形をハイライトして外側に押し出すと、新しいボリュームが追加されます。
- 差
- 3Dソリッドがそれぞれ干渉する既存ソリッドから除去されます。
- 作成

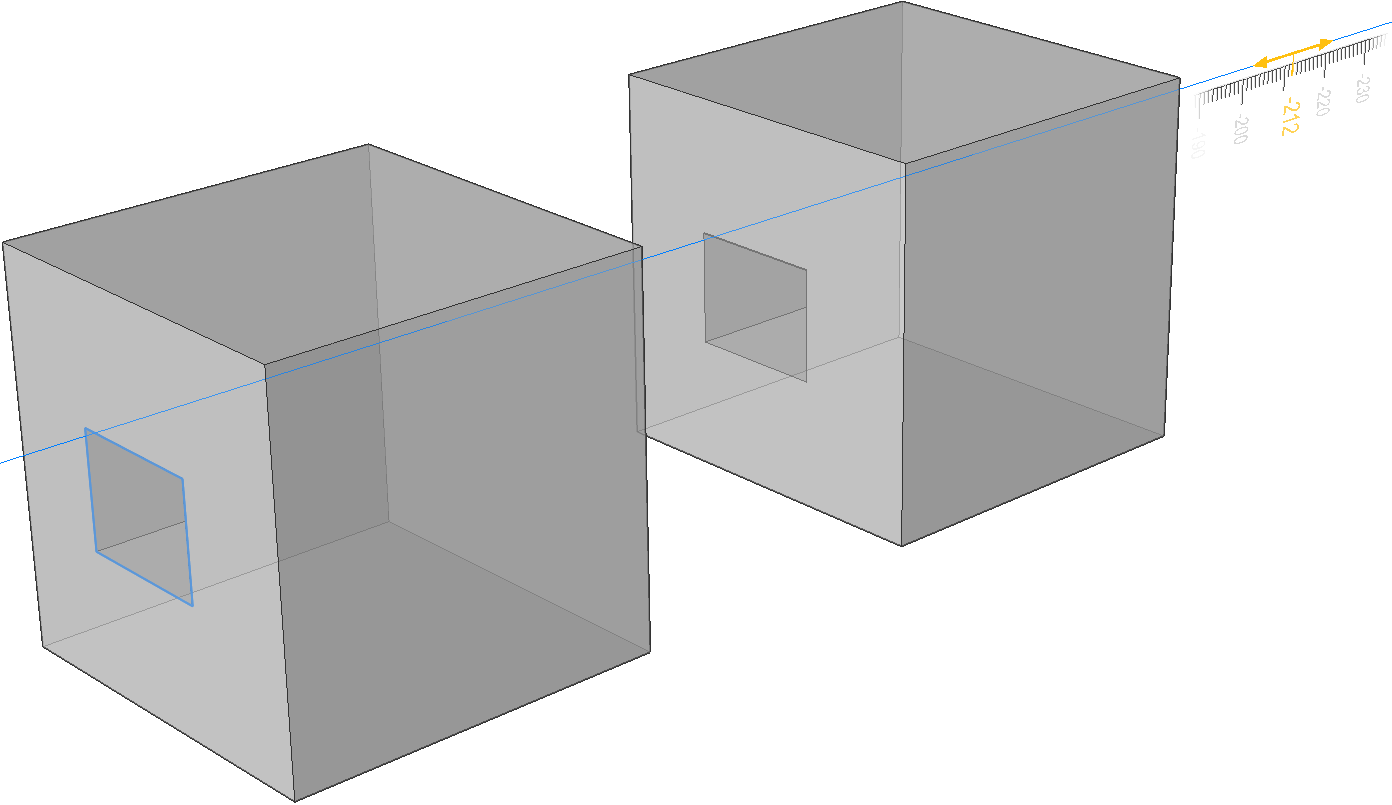

- 押し出し方向に関係なく、新しいボリュームまたはサーフェスが作成されます。

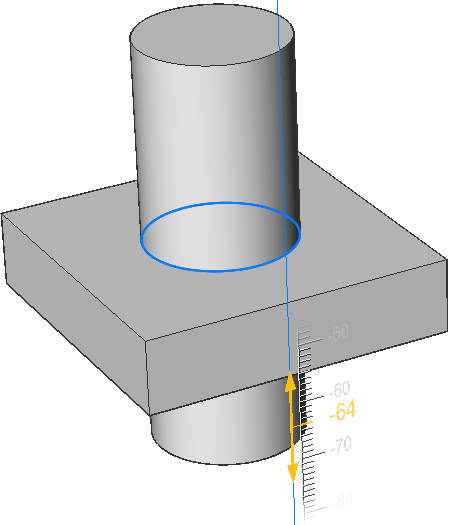

- 和
- 新規の3Dソリッドがそれぞれ干渉する既存ソリッドと結合します。

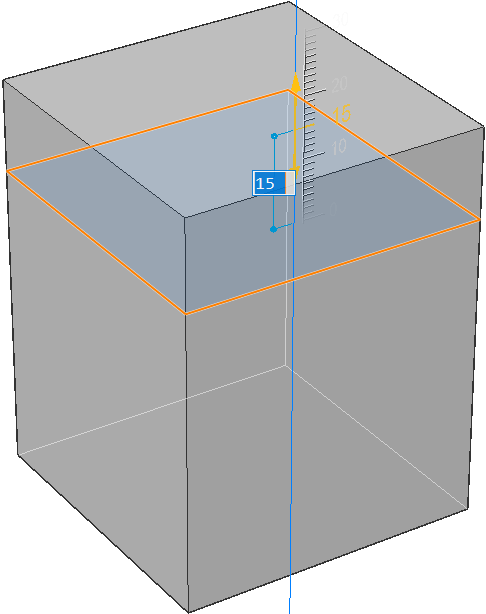

- スライス
- 押し出されたサーフェスでソリッドを切断します。
-
- 押し出しを行う図形を選択します。
- 押し出されたサーフェスはソリッドを切断します。
- 押し出しを行う図形を選択します。
- 両側
- 両サイドに押し出されます。
- 整列
- 軸の選択または定義を行うことができます。

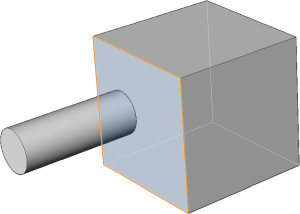

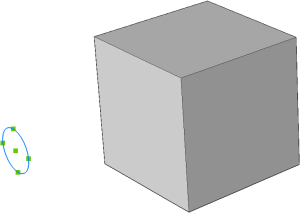

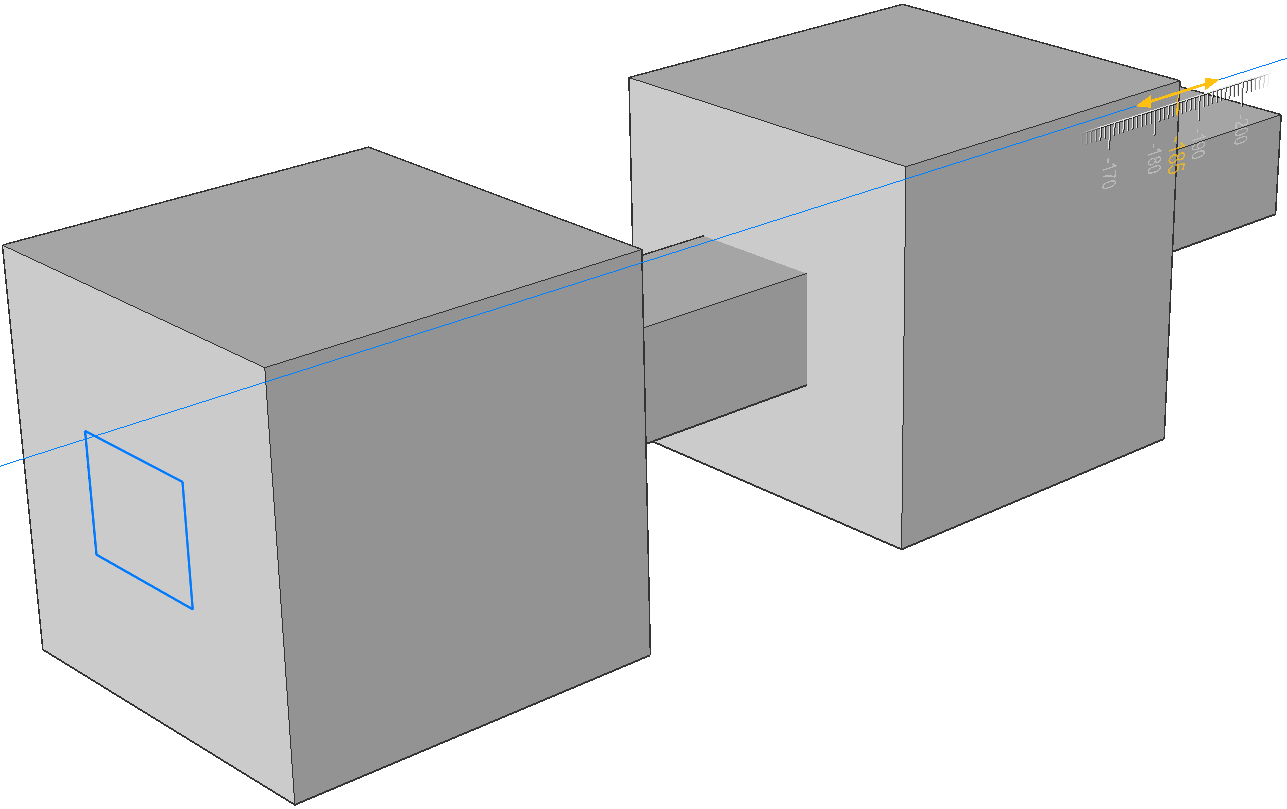

- 範囲をセット
- ソリッドの面によって押し出しを限定します。
-
- 押し出しを行う図形を選択します。
- 押し出しの限界となる面を選択します。
- 押し出しを行う図形を選択します。
注: HOTKEYASSISTANTシステム変数がオンの場合、ホットキーアシスタントウィジェットが表示されます。押し出しのダイナミック表示中にCtrlを繰り返し押して、さまざまなオプションを循環させます。
