FLATTEN [フラット化]

2D図形や3D図形をフラット化します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

説明

2D図形や3D図形を現在のビューのXY平面に投影してフラット化します。

注: PERSPECTIVEシステム変数を0に設定する必要があります。

使用方法

現在のビューのXY平面に図形が投影されます。上面ビューでは、現在の座標系(WCSまたはUCS)のXY平面に図形が投影されます。

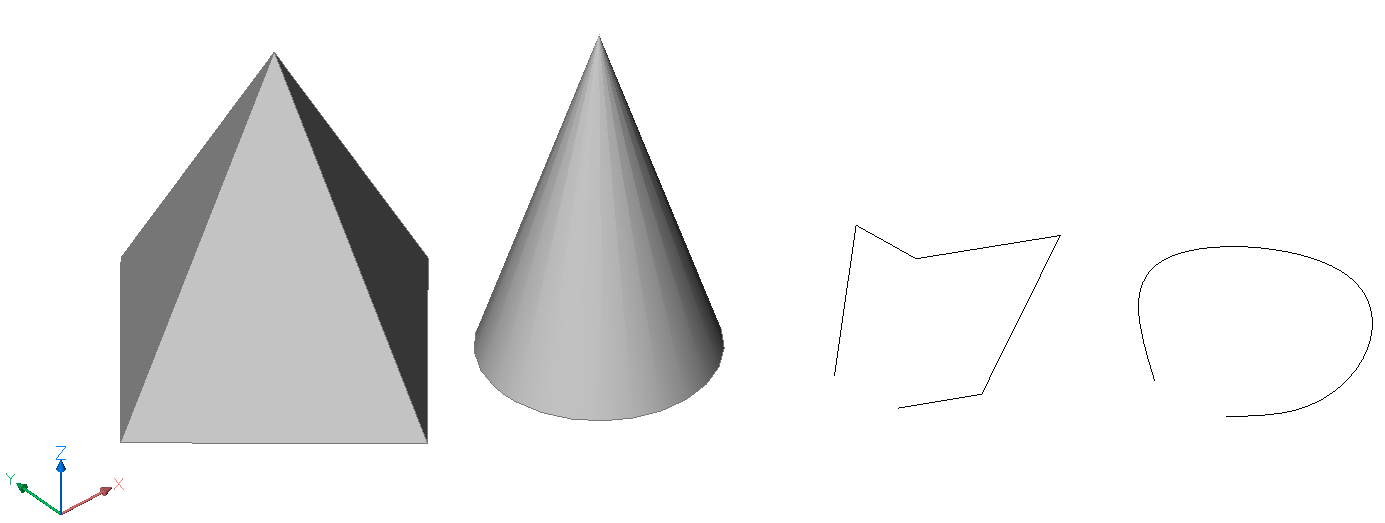

FLATTENコマンド実行前の図形:

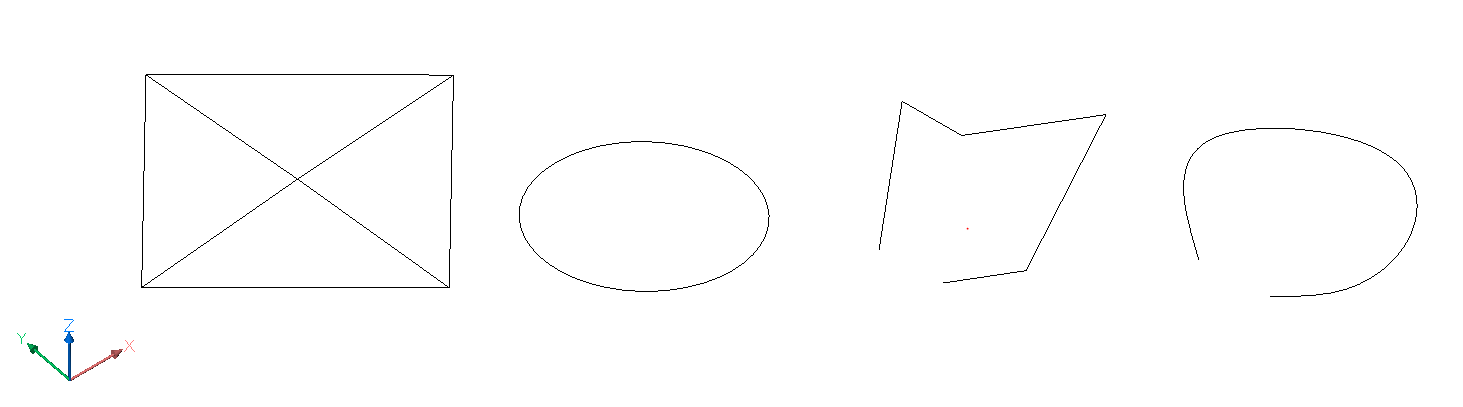

FLATTENコマンド実行後の図形:

  • 角錐は対角線のある四角形に変換されます。
  • 円錐は中心点がある円になります。
  • 3Dポリラインやスプラインは2Dポリラインに変換されます。

コマンドオプション

高度
生成される2D図形の新しい高度を指定します。
注: ELEVコマンドを使い、2D図形の高度と厚さを変更することができます。
分解
3Dソリッドなどの複合図形を分解します。
