POINTCLOUDPROJECTSECTION [点群断面投影]

定義された断面ボックスから、オプションの等高線を含む2Dラスターイメージを自動的に生成します。

BricsCAD BIM

アイコン:

説明

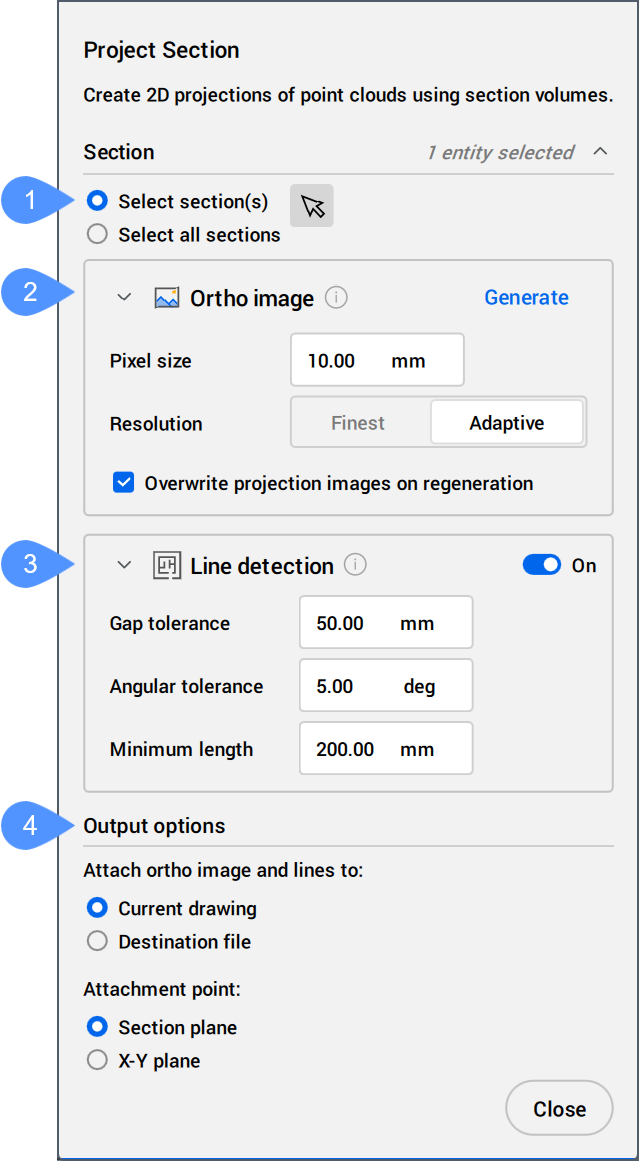

コマンドコンテキストパネルを開きます。

注: POINTCLOUDPROJECTSECTION コマンド内のオプションは、コマンドコンテキストパネルのオプションと同じです。

コマンドオプション

選択を変更
投影する断面ボリュームを選択することができます。
画素サイズ変更
生成されるイメージのピクセルサイズをコントロールします。
アタッチ
結果のイメージが生成される場所を指定します。同じdwg結果ファイルの切り替えができるようにしました。
同じdwg
投影は同じファイルに作成されます。
結果ファイル
新しいDWGファイルを作成し投影します。
注: 以前のファイルを上書きするか、新しいファイルを作成することができます。
解像度
投影の解像度を決定します。最高解像度アダプティブ調整の切り替えが可能です。
最高解像度
最高解像度はシャープで詳細な背景イメージを生成します。点群に含まれるすべての点を使用します。
注: 最高解像度での投影は、より時間がかかります。
アダプティブ調整
背景のディテールを抑え、ソフトなイメージに仕上げます。
取り付け点
生成されるイメージの挿入点を指定します。断面X-Y平面背面 の切り替えが可能です。
断面
断面に投影をアタッチします。
X-Y平面
X-Y平面に突起をフラットにアタッチします。
背面
断面ボリュームの背面に投影をアタッチします。
壁を検出
はいいいえの切り替えができます。
はい
壁を表す線は、ラスターイメージで生成されます。
いいえ
ラスターイメージのみ作成されます。
toLerances
2Dライン描画を制御するパラメータを変更できるようにする。
検索領域
ボリューム全体断面からの距離 の切り替えを行います。
ボリューム全体
点群に含まれるすべての壁を検出します。このオプションは、床面の生成によく使用されます。
断面からの距離
平面から指定された半径内の壁を検出します。このオプションは、垂直断面を生成する場合によく使用されます。
壁の距離
壁検出の検索領域をコントロールします。
ギャップ公差
線を描くアルゴリズムの検索範囲をコントロールします。指定した値より小さいギャップは閉じられます。
角度公差

生成される線分の角度許容値をコントロールします。角度許容値を増やすと、直角が顕著になります。垂直平面に便利です。

指定した値より小さい角度で生成された線分はマージされます。

最小長さ
生成される線分の最小長をコントロールします。指定した値よりも短い長さの線は生成されません。
上書き

はいいいえの切り替えができます。

該当する場合、この断面ボリュームに関連するディスク上の古いイメージファイルをすべて上書きします。

古いイメージ/ラインを削除

はいいいえの切り替えができます。

該当する場合、この断面ボリュームに以前に追加されたイメージや行を削除します。
