BIM Info projeto

Sobre

A caixa de diálogo BIM Info Projeto mostra informação sobre propriedades, materiais, composições, perfis e estruturas espaciais dos bancos de dados do Projeto e Central. Esta permite que você importe ou exporte o banco de dados, e defina o banco de dados do projeto como embutido ou externo. Os bancos de dados de Projeto e Central dos modelos BIM podem ser alterados usando esta caixa de diálogo.



Para mais informação sobre as bases de dados do Projeto e Central, consulte o artigo BIM Estrutura de dados.

Definir o banco de dados do Projeto

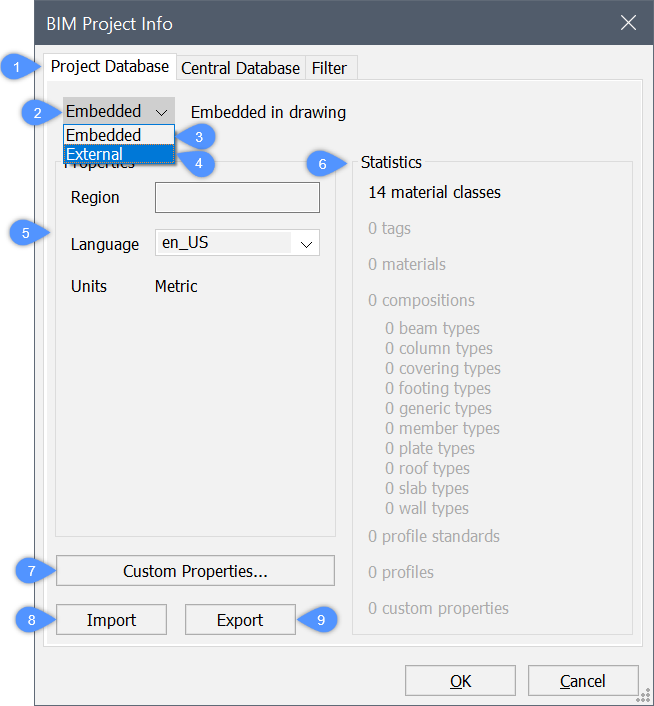

  1. Abra a caixa de diálogo BIM Info Projeto, digite BIMPROJETOINFO na linha de Comando, e selecione a aba Banco de dados do Projeto.
  2. Para alterar o banco de dados do projeto, de Embutido para Externo, ou vice-versa, selecione a opção desejada na lista suspensa Banco de dados do Projeto.
    Nota: O banco de dados externo mantém o banco de dados independente do desenho atual. Isso é especialmente útil se você quiser compartilhar o banco de dados entre múltiplos modelos, ex., quando um modelo consiste em diversos desenhos RefEx.
    • Ao mudar de Embutido para Externo, a caixa de diálogo Selecionar ou criar uma Biblioteca Bricsys é exibida.
      Siga um dos procedimentos:
      • Digite um nome no campo Nome Arquivo para exportar o conteúdo do Banco de dados do Projeto para um novo arquivo BSYSLIB, então clique o botão Abrir.
      • Selecione um arquivo BSYSLIB existente, então clique o botão Abrir.

        O conteúdo atual do banco de dados do projeto é mesclado com o arquivo BSYSLIB selecionado, incluindo as bibliotecas importadas.

    • Ao alternar de Externo para Embutido, o conteúdo do banco de dados externo é copiado para o banco de dados embutido no projeto.
  3. Para especificar as propriedades do Banco de dados do Projeto, como Região e Idioma, preencha o campo Região e escolha uma das opções de idioma na lista suspensa.
  4. Opcionalmente, use o botão de propriedades personalizadas para adicionar propriedades personalizadas de material e de composição no Banco de Dados do Projeto.
  5. Pressione o botão OK para aceitar.

Configurando o banco de dados Central

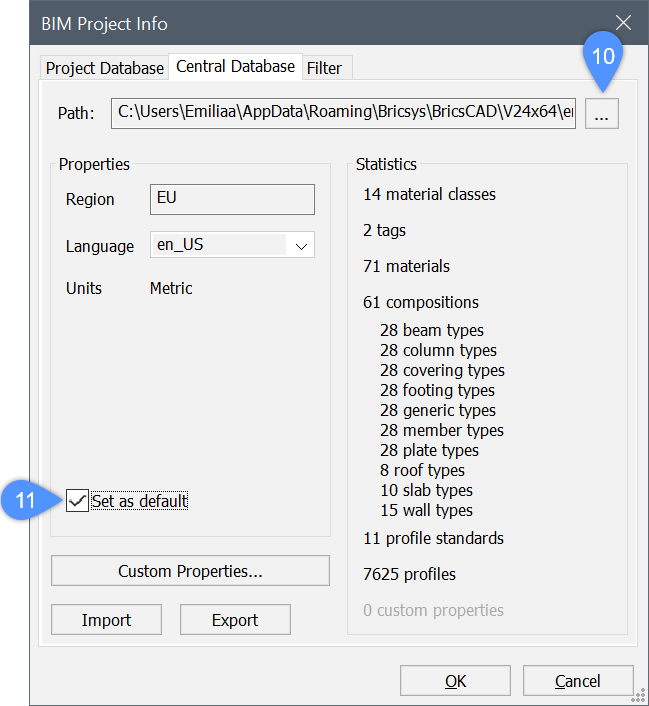

  1. Clique na aba Banco de dados Central na caixa de diálogo BIM Info Projeto.
  2. Para selecionar um arquivo de banco de dados BIM (BSYSLIB), clique o botão Procurar do campo Caminho, então escolha um arquivo de banco de dados na caixa de diálogo Selecionar ou criar uma Biblioteca Bricsys.
  3. Opcionalmente, verifique a opção Definir como predefinição para definir o banco de dados selecionado como banco de dados predefinido de biblioteca para os próximos projetos.

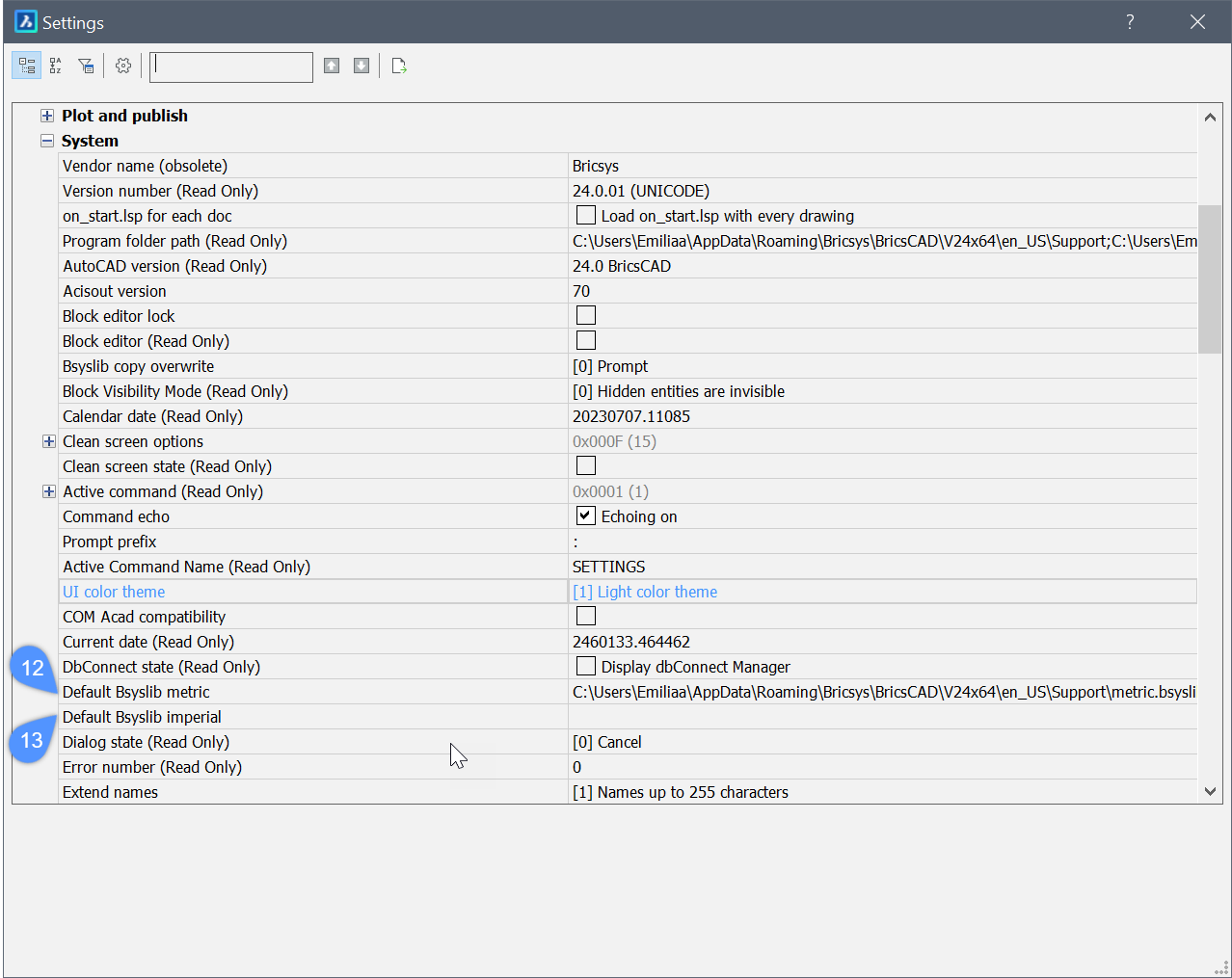

Nota: Você pode editar as configurações do banco de dados predefinido de biblioteca (variáveis de sistema DEFAULTBSYSLIBMETRIC e DEFAULTBSYSLIBIMPERIAL) na caixa de diálogo Configurações sob Opções do programa > Sistema.

Adicionar perfis importando arquivos XML ou CSV no banco de dados do projeto (BSYSLIB)

  1. Na aba Banco de dados do Projeto, pressione o botão Importar que abre a caixa de diálogo Selecionar arq. XML/CSV para importar.
  2. Selecione os arquivos de Biblioteca XML ou CSV e pressione o botão Abrir.
Os arquivos da Biblioteca CSV que adicionam perfis devem respeitar o formato abaixo:
A primeira linha indica o nome da forma do perfil (AsymmetricIShape, CShape, Circle, CircleHollow, CraneRailAShape, CraneRailFShape, Ellipse, IShape, LShape, Rectangle, RectangleHollow, RoundedRectangle, Trapezium, TShape, UShape, ZShape).
A segunda linha deve conter os nomes das propriedades do perfil. Os 5 primeiros nomes são propriedades gerais do perfil (padrão/norma, nome, tipo, tamanho, material). Os próximos nomes são os parâmetros específicos para cada forma de perfil.
// ou # - podem ser usados para adicionar comentários aos arquivos CSV, linhas começando com esses caracteres serão ignoradas.

Por exemplo, um arquivo CSV para importar perfis C-shape deve conter pelo menos o seguinte:

CShape

padrão nome tipo tamanho material profundidade largura EspessuraParede perímetro
As colunas gerais para todas as formas são:
padrão nome tipo tamanho material

Tipos disponíveis:

Elétrica,

Genérico,

HVAC,

Aço Estrutural

Concreto Estrutural,

Tubulação

 Materiais disponíveis:

Somente existente

no projeto ou na biblioteca

(use BLMATERIAIS para verificar).

Usado principalmente - Aço.
Nota:
  • Tipo e nomes dos materiais diferenciam maiúsculas de minúsculas.
  • Campos vazios ainda não são aceitos.

À direita das colunas gerais estão as colunas que indicam os parâmetros específicos para cada forma de perfil.

Abaixo estão as formas dos perfis com os parâmetros específicos (em negrito) necessários para ser indicados para uma importação bem-sucedida. O significado de cada parâmetro pode ser melhor compreendido a partir da visualização dos perfis (BIMPERFIS/Novos perfis).

Forma do perfil parameters Forma do perfil parameters
AsymmetricIShape

overallWidth

overallDepth

webThickness

flangeThickness

filletRadius

topFlangeWidth

topFlangeThickness

topFlangeFilletRadius

centreOfGravityInX

 LShape

profundidade

largura

thickness

filletRadius

edgeRadius

legSlope

centreOfGravityInX
CShape

profundidade

largura

EspessuraParede

perímetro

internalFilletRadius

centreOfGravityInX

 Retângulo

xDim

yDim
Círculo radius RectangleHollow

xDim

yDim

EspessuraParede

innerFilletRadius

outerFilletRadius
CircleHollow

radius

EspessuraParede

 RoundedRectangle

xDim

yDim

roundingRadius
CraneRailAShape

overallHeight

baseWidth2

radius

headWidth

headDepth2

headDepth3

webThickness

baseWidth4

baseDepth1

baseDepth2

baseDepth3

centreOfGravityInY

 Trapezium

bottomXDim

topXDim

yDim

topXOffset
CraneRailFShape

overallHeight

headWidth

radius

headDepth2

headDepth3

webThickness

baseDepth1

baseDepth2

centreOfGravityInY

 TShape

profundidade

flangeWidth

webThickness

flangeThickness

filletRadius

flangeEdgeRadius

webEdgeRadius

webSlope

flangeSlope

centreOfGravityInY
Elipse

semiAxis1

semiAxis2

 UShape

profundidade

flangeWidth

webThickness

flangeThickness

filletRadius

edgeRadius

flangeSlope

centreOfGravityInX
IShape

overallWidth

overallDepth

webThickness

flangeThickness

filletRadius

 ZShape

profundidade

flangeWidth

webThickness

flangeThickness

filletRadius

edgeRadius

Um exemplo de um arquivo CSV (templates_of_mostly_used_profiles.csv) para os perfis mais usados está armazenado na pasta Support no seguinte caminho:

C:\Users\%username%\AppData\Roaming\Bricsys\BricsCAD\V26x64\pt_BR\Support\Bim\Profiles.

A pasta AppData é uma pasta oculta por predefinição, talvez você precise primeiro exibir todas as pastas. Esse caminho também pode ser acessado pelo comando SUPPORTFOLDER.

O filtro do projeto

Você pode anexar qualquer número de etiquetas a cada Material Físico ou Composição. Qualquer string pode ser inserida como uma etiqueta.

Cada uma das etiquetas pode ser usada como um filtro no banco de dados. Há um botão na parte superior de cada lista (), para ligar ou desligar o filtro. Se o filtro estiver Ligado, apenas Composições e Materiais Físicos que correspondam a pelo menos uma das etiquetas de filtro, serão listadas.

O botão Filtro possui três estados:
  • Se o filtro do Projeto estiver vazio, o botão não vai estar ativo (painel BIM Composições) ou não está disponível (editores de Materiais e Composições).
  • O filtro de projeto está definido, mas não ativo.


  • O filtro de projeto está definido e ativo.


    Uma dica mostra o filtro atual do projeto.

Definindo o filtro do projeto

  1. Selecione a página da aba Filtro na caixa de diálogo BIM Info Projeto.
  2. Verifique as etiquetas que você deseja usar no filtro.
