Codigos de classificacao

Sobre

Atribuir códigos de classificação vai organizar o BIM, e aumentar o nível de detalhe. Por exemplo, esses permitem organizar materiais em biblioteca e relatórios de projetos, estimar custos do projeto e definir as especificações do produto. Atualmente os sistemas de classificação GUBIMClassCA, GUBIMClassES, Master Format, NLSfb, OmniClass, UniClass2015, Uniformat, e VMSW estão disponíveis no BricsCAD®.



Para obter mais informações, visite o artigo Referência de Comandos BIMPROPRIEDADES comando.

Atribuir códigos de classificação ao BIM

  1. Clique no botão Propriedades no Quad (aba Bim).
    Nota: O Quad deve estar no estado Sem seleção.

    A caixa de diálogo BIM Propriedades é exibida.

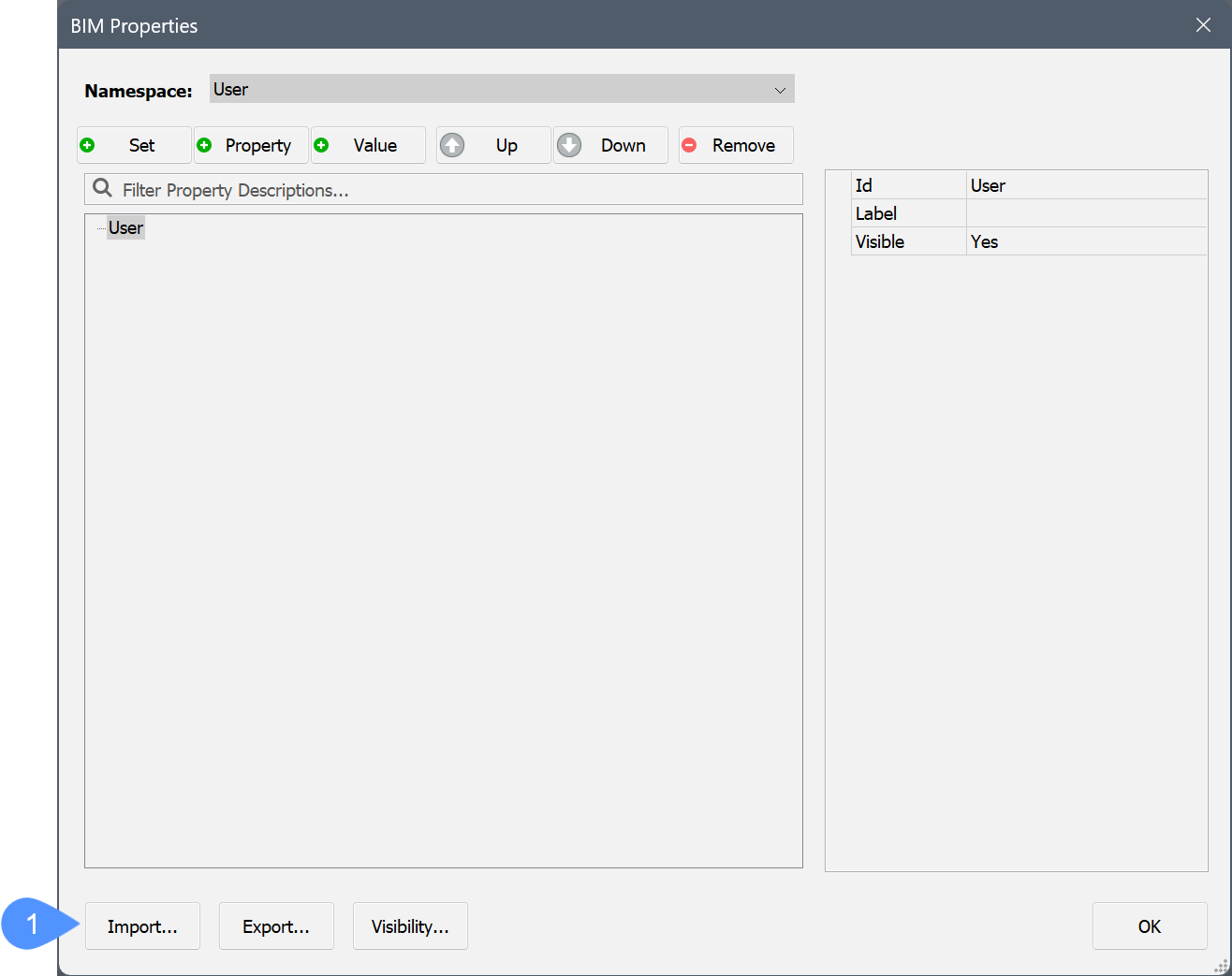

  2. Clique no botão Importar... (1) no canto inferior esquerdo da caixa de diálogo. A caixa de diálogo Selecionar arq. XML a importar é exibida.

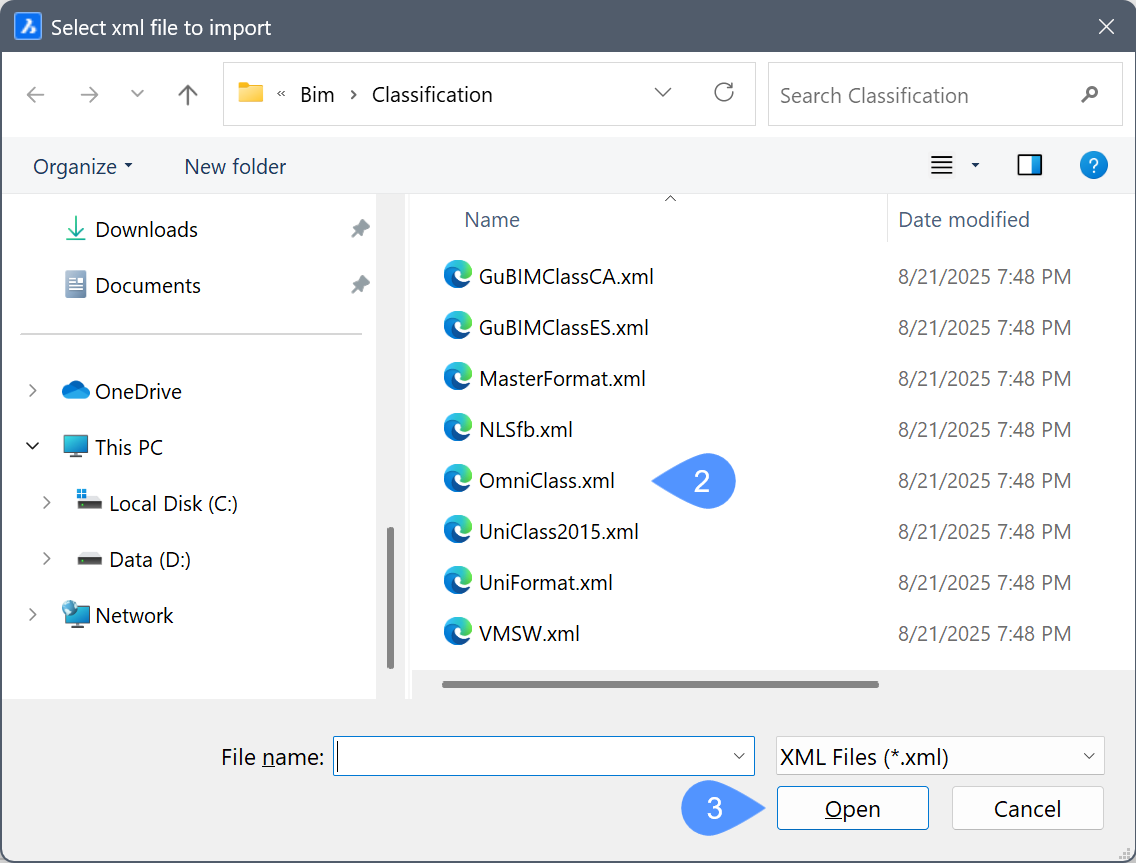

  3. Escolha o sistema de classificação na lista (2), e clique em Abrir (3) para importar este para o BIM.
    Nota: Se a caixa de diálogo Selecionar arq. XML a importar não mostrar a pasta Classification (Classificação), você deverá inserir manualmente esse caminho na barra de endereço: C:\Users\ %username%\ AppData\ Roaming\ Bricsys\ BricsCAD V26x64\ pt_BR\ Support\ Bim\ Classification.

    Sistemas de classificação disponíveis:

    GUBIMClassCA Sistema de classificação para o grupo de usuários BIM da Catalunha.
    GUBIMClassES Sistema de classificação unificada de elementos de construção projetados para a indústria de AEC na Espanha.
    MasterFormat Padrões para projetos de edificações comerciais e institucionais nos EUA e no Canadá.
    NLSfb Padrões para a indústria de AEC na Holanda.
    OmniClass Sistema de classificação para a indústria da construção.
    UniClass2015 Padrões para todos os setores da indústria de construção do Reino Unido.
    Uniformat Padrões para classificar as especificações de edificações, estimativa de custo, e análise de custos nos EUA e no Canadá.
    VMSW Padrões para a indústria de AEC na Bélgica.

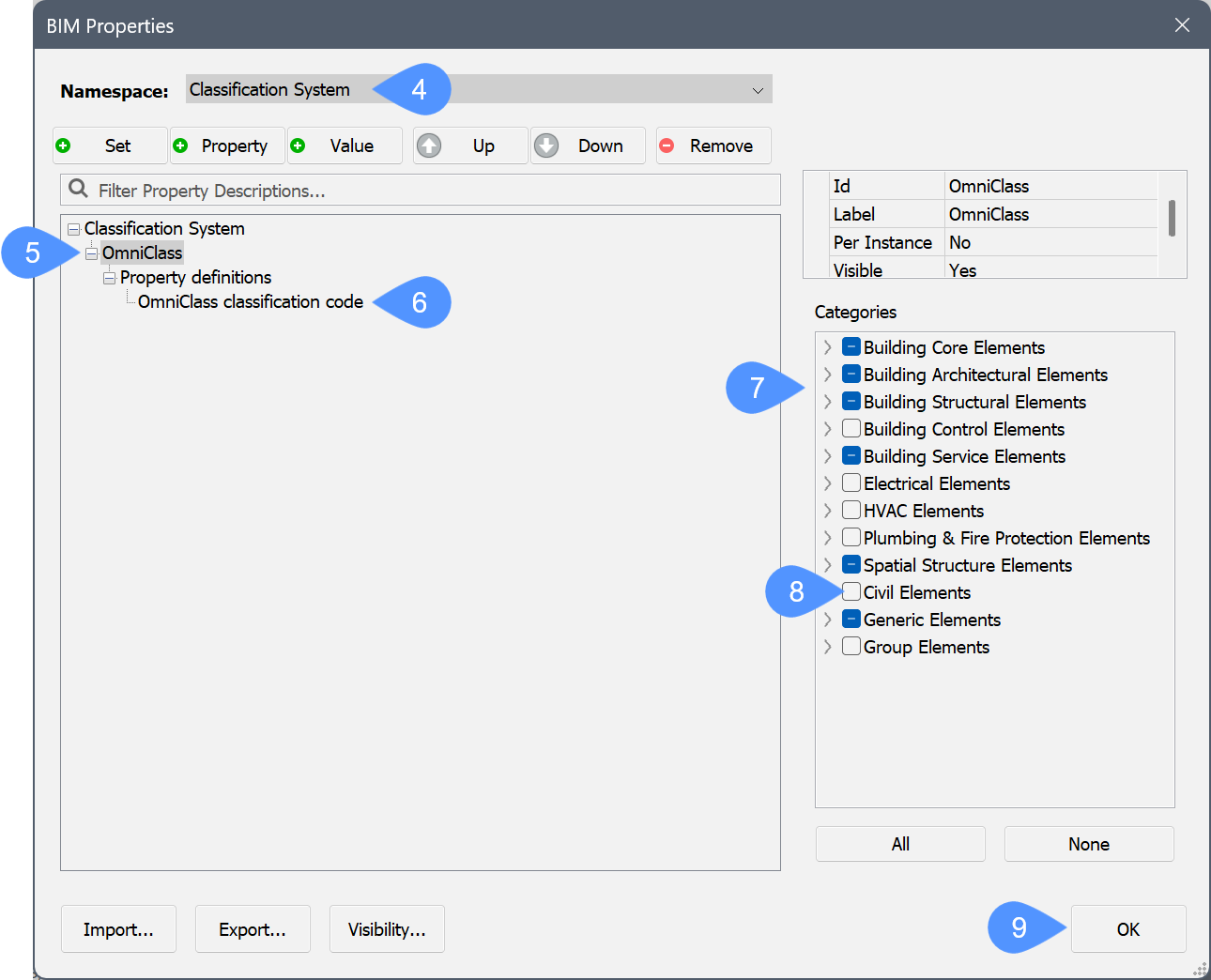

  4. O sistema de classificação é adicionado ao namespace (4), o sistema de classificação selecionado é adicionado como um conjunto de propriedades (5), e o código de classificação (6) é anexado a esse conjunto de propriedades.

    Por padrão, o sistema de classificação é aplicado a todos os tipos de elementos de construção (7).

    (Opcional) desmarque as categorias dos elementos de construção para os quais o sistema de classificação está aplicado.

    Para fazer isso, marque a caixa ao lado do nome da categoria (8) (todos os elementos dessa categoria serão excluídos), ou expanda a lista e marque a caixa ao lado apenas do tipo de elemento.

    Clique no botão OK (9) para finalizar o procedimento.

    Ou importe outro sistema de classificação, seguindo as etapas anteriores.

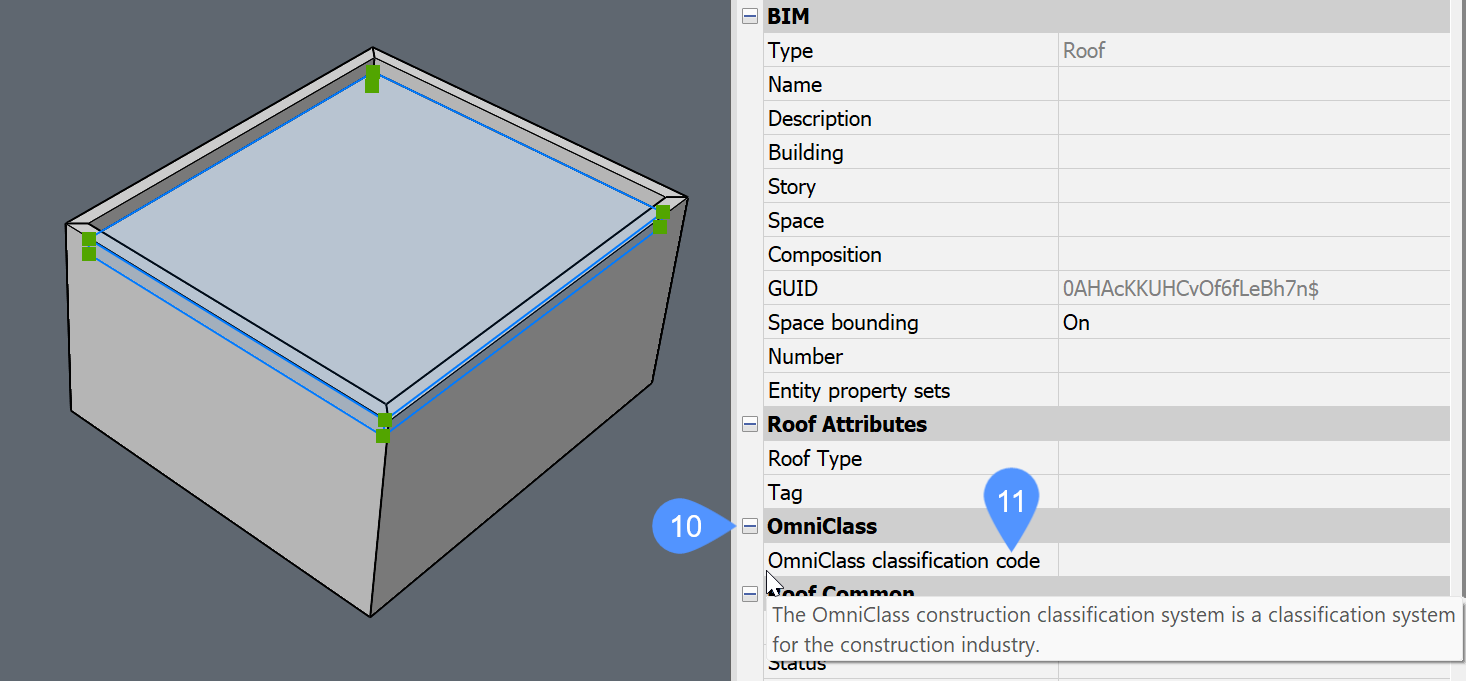

  5. Selecione o elemento ao qual você deseja atribuir um código de classificação e abra o painel Propriedades. O sistema de classificação (10) e o código (11) devem estar disponíveis no painel Propriedades.

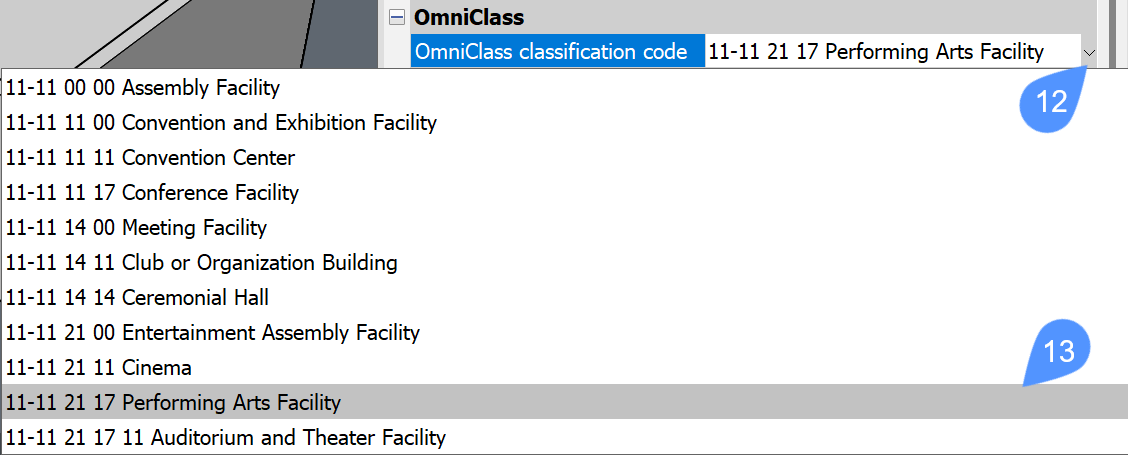

  6. Clique no ícone de seta no lado-direito (12) e selecione o código de classificação para o elemento selecionado no menu de contexto (13).

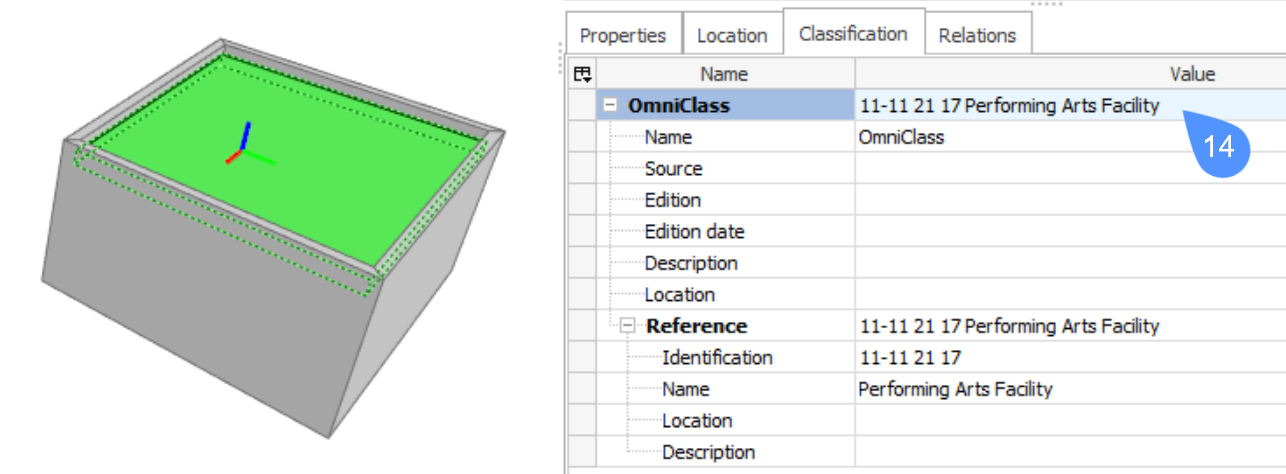

    Nota: Exportar o BIM para um arquivo IFC contém o sistema de classificação para cada elemento com códigos de classificação atribuídos. Essas propriedades são exportadas com rótulos e descrições adequados. A imagem a seguir mostra a classificação OmniClass (14) no BIMvision após exportar o BIM com o código de classificação OmniClass do BricsCAD® para um arquivo IFC.
