Classificar Como Elemento Bim caixa de diálogo

Abre via: comando BIMCLASSIFICAR

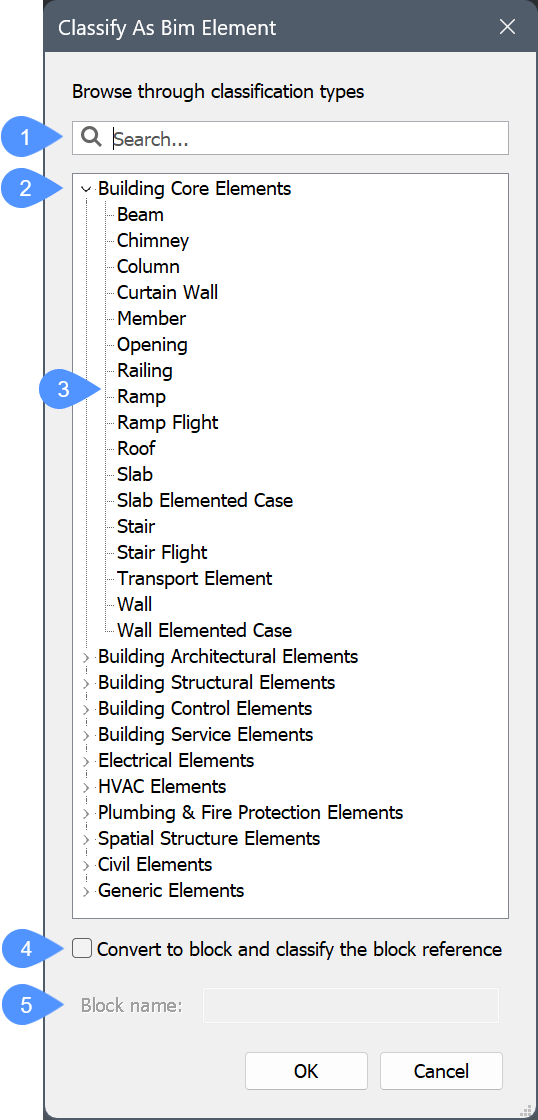

A caixa de diálogo Classificar Como Elemento BIM especifica os tipos de classificação, ou converte a seleção para um bloco, e classifica a referência do bloco. A caixa de diálogo é aberta quando a opção Outro no comando BIMCLASSIFICAR é selecionada.

1. Barra de pesquisa
2. Categorias de elementos
3. Elementos selecionados da categoria
4. Converter para bloco e classificar a referência de bloco
5. Nome do bloco

Barra de pesquisa

Permite procurar um elemento em todas as categorias de elementos listados.

Categorias de elementos

Exibe todas as categorias de elementos disponíveis:

• Elementos do Núcleo do Edificio
• Elementos Arquitetônicos do Edifício
• Elementos Estruturais do Edifício
• Elementos de Controle do Edifício
• Elementos de Serviço do Edifício
• Elemento Elétricos
• Elementos HVAC
• Elementos de Proteção contra Incêndio & Tubulações
• Elementos da Estrutura Espacial
• Elementos de Civil
• Elementos Genéricos

Elementos selecionados da categoria

Exibe todos os elementos disponíveis para a categoria selecionada.

Nota: Para ter acesso às propriedades do elemento mas não classificar uma entidade como um tipo de elemento específico, escolha o tipo de Elemento de Construção na categoria Elementos Genéricos para aquela entidade.

Converter para bloco e classificar a referência de bloco

Converte a seleção em um bloco que é então classificado como o elemento selecionado. Selecioná-lo ativa o campo Nome do bloco.

Nome do bloco

Permite inserir um nome para a referência do bloco a ser criado em breve.

Nota: Todos os tipos de elementos podem ser exportados e importados para IFC4x3, e podem ser usados na extração de dados, na filtragem (para Plantas Tipadas ou Substituição Gráfica).
