IFC Configurar Importação caixa de diálogo
Abre via: comando IMPORTAR

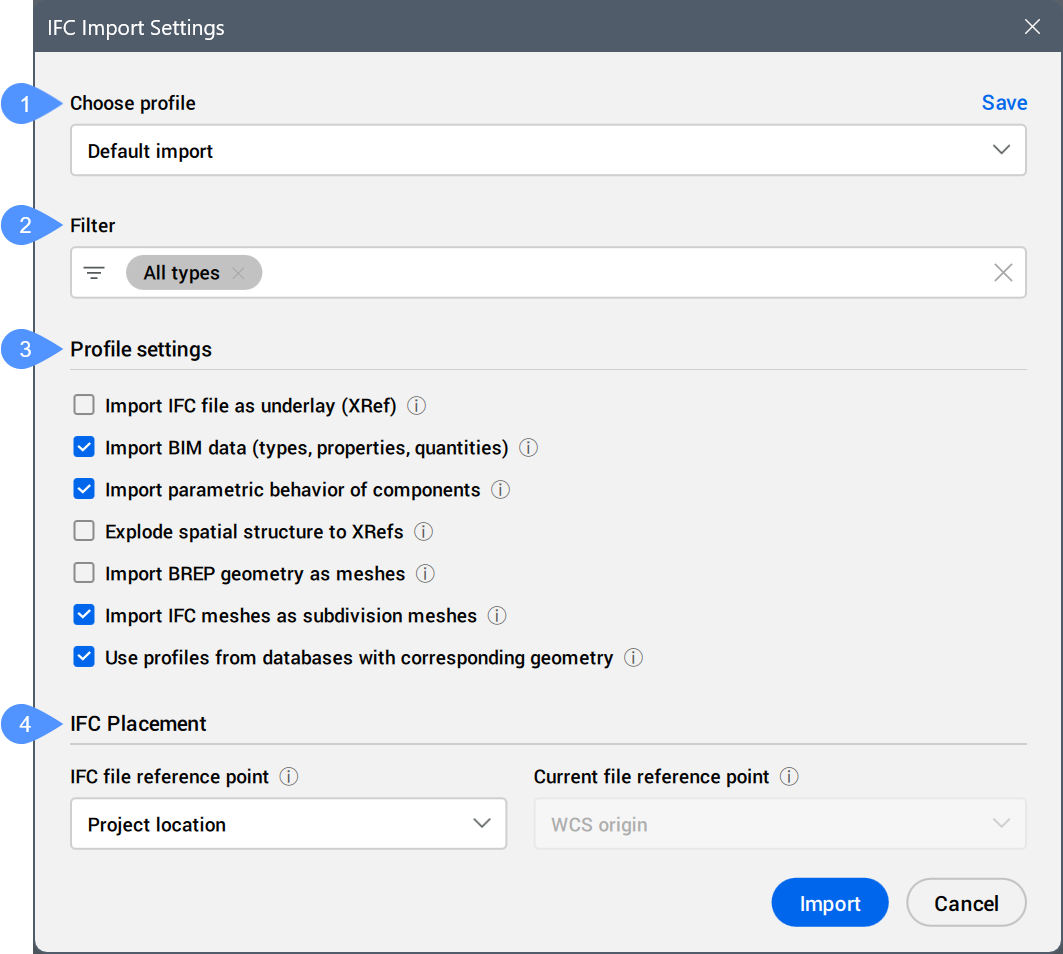

A caixa de diálogo IFC Configurar Importação permite controlar como os modelos IFC são importados (consulte o artigo do comando IMPORTAR).
- Escolher perfil
- Filtrar
- Configurar perfil
- Colocação no IFC
Escolher perfil
- Default importar.
- Otimizado para referência (favorece malhas e exclui mobília): importa a geometria BREP como malhas durante a Importação IFC.
- Importar tudo.
- Geometria apenas.
- Elementos Arquitetônicos apenas.
- Elementos Estruturais apenas.
- Elementos MEP apenas.
Filtrar

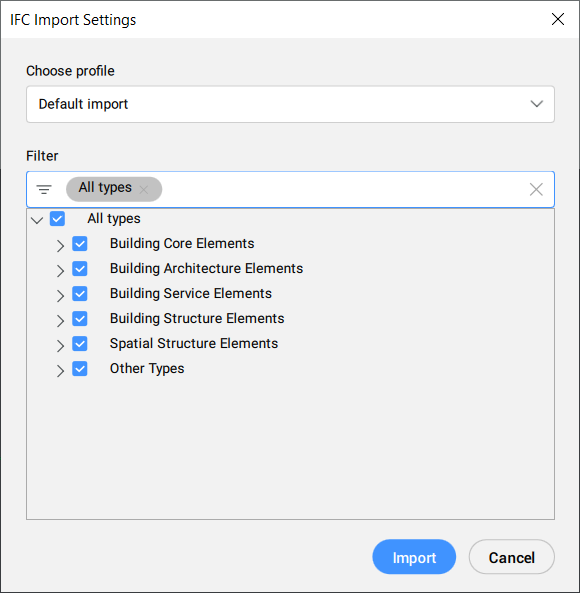

Cria um filtro para importação com base em Tipos de elementos. Clique no ícone de filtro para alternar entre as configurações atuais do Perfil e os critérios do Filtro.
Os critérios são exibidos como uma estrutura hierárquica e como etiquetas. Por predefinição, todos os tipos de elementos são selecionados para ser importados.

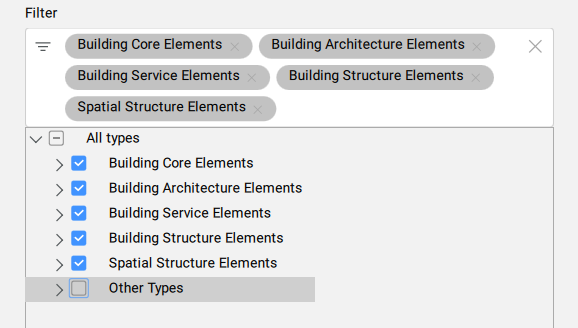

Após desmarcar uma categoria de tipos de elementos na lista em árvore, a etiqueta Todos os tipos é substituída pelas etiquetas das categorias restantes.

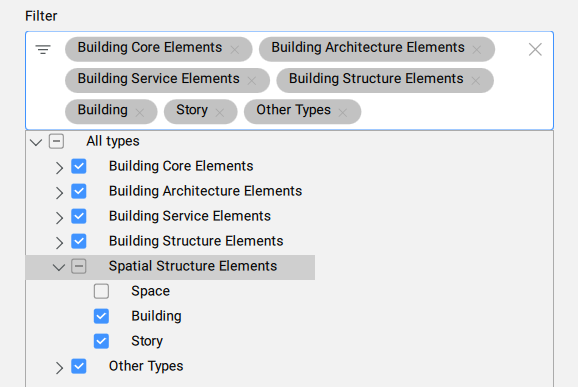

Após desmarcar um tipo de elemento em uma categoria na lista em árvore, a etiqueta de categoria é substituída pelas etiquetas dos tipos de entidade restantes.
Configurar perfil
Define as configurações de perfil.
- Importar arquivo IFC como subjacência (RefEx)
- O modelo IFC é importado para um novo arquivo DWG com o mesmo nome. O arquivo DWG é então adicionado como uma Referência Externa ao seu desenho atual e classificado como Subjacência.Nota:
- O desenho atual deve ser salvo para usar essa opção.
- Se marcada, a lista suspensa Ponto de referência do arquivo atual fica disponível na caixa de diálogo.
- O novo arquivo DWG é armazenado na mesma pasta do desenho atual.
- Você só pode des-classificar uma entidade classificada como Subjacência.
- Ao importar um arquivo IFC como uma Subjacência para um projeto BIM, os locais espaciais no projeto existente são atualizadas com os metadados dos locais espaciais no IFC importado que têm os mesmos GUIDs.
- Importar dados BIM (tipos, propriedades, quantidades)
- Importa dados BIM durante a importação IFC (tipos, propriedades, quantidades)
- Importar o comportamento paramétrico dos componentes
- Importa janelas e portas paramétricas a partir do arquivo IFC, como componentes paramétricos em BricsCAD®.
- Explodir a estrutura espacial para RefEx's
- Importa cada edifício e pavimento como um RefEx separadoNota: Use essa opção junto com a opção Importar arq. IFC como Subjacência (RefEx) para adicionar os pavimentos do arquivo IFC como arquivos separados na pasta do Projeto BIM.
- Importar geometria BREP como malhas
- Importa a geometria BREP (Boundary Representation) como malhas, durante a importação IFC. Para determinadas geometrias BREP complexas, isso pode fornecer resultados mais precisos.
- Importar malhas IFC como malhas de subdivisão
- Importa malhas IFC, como malhas de subdivisão. Quando Desl, este usa malhas polifaces para importar malhas do arquivo IFC.Nota:
- Uma malha polifacetada tem uma limitação de 32767 faces ou vértices.
- Uma subdivisão não tem limitação.
- Usar perfis de bancos de dados com a geometria correspondente
- Compara os perfis com o banco de dados do projeto e central, com base em sua geometria durante IFC Importar. Se corresponder, os parâmetros definidos no banco de dados do Projeto ou Central (nome do perfil, tamanho e padrão) são usados no lugar dos parâmetros importados.
Colocação no IFC
Define como posicionar o modelo IFC com referência ao desenho atual.
- Ponto de referência do arquivo IFC
- Define o ponto de referência de origem no modelo IFC, a ser usado para a posição do modelo IFC no desenho atual.As opções são:
- Origem Global
- Local do projeto
- Local do Site
- Ponto de referência do arquivo atual
- Define o ponto de referência "alvo" no desenho atual a ser usado para a posição do modelo IFC.
