BBEARB Befehl

Öffnet den Dialog Block-Definition erstellen oder bearbeiten.

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Alias: BAR

Haftungsausschluss

Das Erstellen und Bearbeiten von dynamischen Blockdefinitionen unter BBEARB im Experimentalmodus ist eine experimentelle Funktion, die möglicherweise noch nicht stabil ist und in Zukunft entfernt werden könnte.

Verwenden Sie den Befehl VERWALTENEXPERIMENTELLERFEATURES (oder die Systemvariable EXPERIMENTALMODE), um experimentelle Funktionen zu aktivieren oder zu deaktivieren, und starten Sie anschließend BricsCAD® neu.

Der Experimenteller Modus ist standardmäßig deaktiviert.

Wichtig: Wenn Sie BricsCAD® in den USA oder zur Verwendung in den USA erwerben, steht Ihnen diese Funktion weder zur Verfügung noch wird sie für Sie lizenziert. Weitere Informationen finden Sie in der EULA.

Beschreibung

Öffnet den Dialog Block-Definition erstellen oder bearbeiten, um einen Block anzugeben, der im Block-Editor geöffnet werden soll. Die Befehle HIDEOBJECTS, ISOLATEOBJECTS und UNISOLATEOBJECTS sind aktiviert.

Anmerkung: Im Experimentalmodus unterstützt BBEARB zusätzlich zum bestehenden parametrischen Bearbeitungsmodus den dynamischen Blockbearbeitungsmodus. Statische Blöcke können in beiden Modi bearbeitet und statisch gehalten werden. Vorhandene dynamische und parametrische Blöcke können nur im jeweiligen BBEARB-Modus bearbeitet werden (siehe Systemvariable BEDITMODE). Abhängigkeitsparameter sind sichtbar, wenn sie vorhanden sind, werden jedoch noch nicht unterstützt.

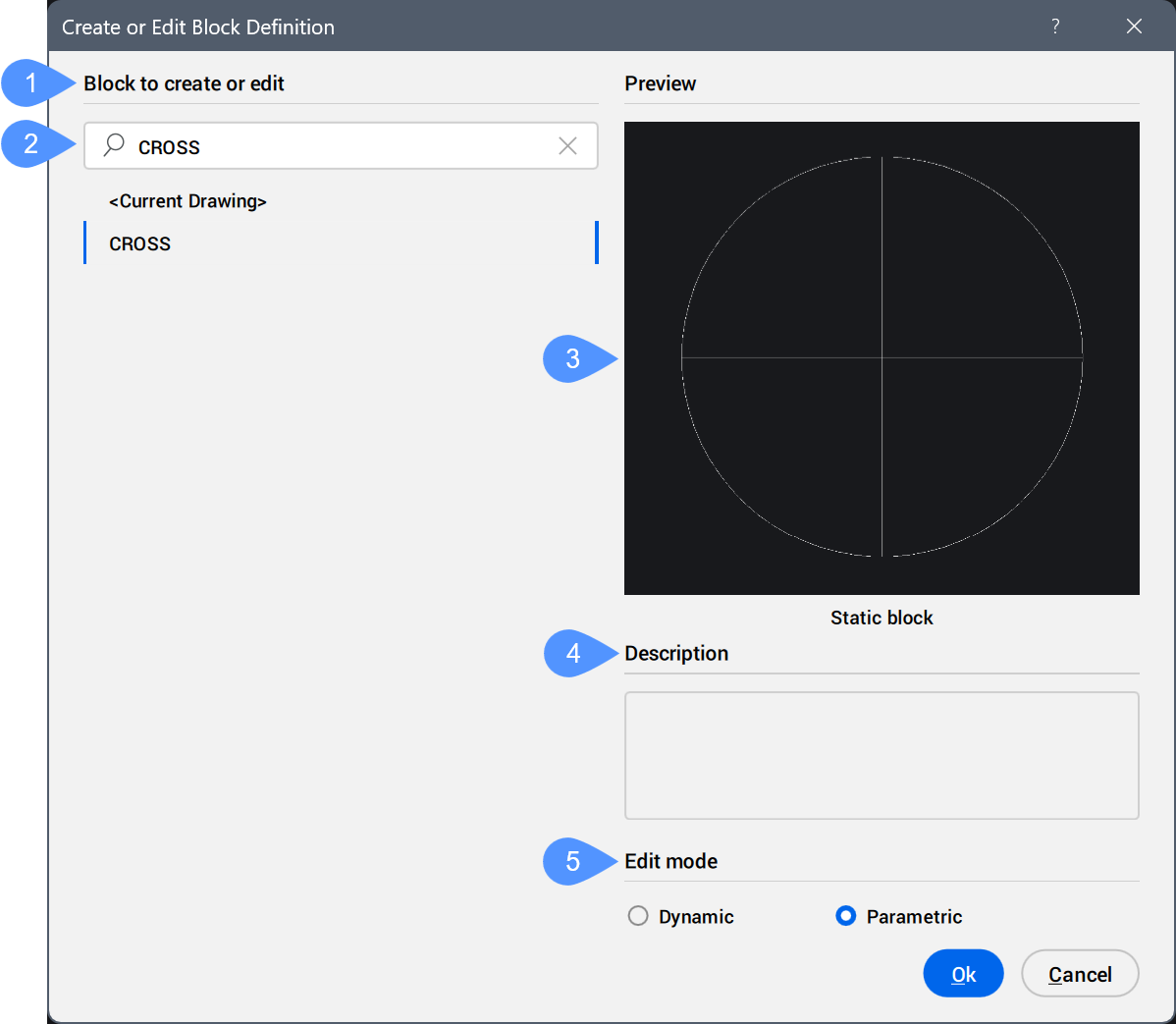

Im Dialog Blockdefinition erstellen oder bearbeiten können Sie eine vorhandene Blockdefinition zum Bearbeiten auswählen oder einen neuen Namen eingeben, um eine neue Blockdefinition zu erstellen.

Anmerkung: Wenn der Experimentelle Modus aktiviert ist, werden die Bearbeitungs Modus Einstellungen im Dialog verfügbar.
  1. Block zum Erstellen oder Bearbeiten
  2. Suchen
  3. Vorschau
  4. Beschreibung
  5. Bearbeiten Modus

Block zum Erstellen oder Bearbeiten

Zeigt eine Liste mit den Namen der Blöcke an, die in der Zeichnung verfügbar sind.

Suchen

Filtert die Liste der Blöcke nach der in das Feld eingegebenen LZeichenkette.

Vorschau

Zeigt eine Vorschau des in der Liste ausgewählten Blocks an.

Der Blocktyp wird unter dem Vorschaubild angezeigt (statischer Block, parametrischer Block oder dynamischer Block).

Beschreibung

Zeigt die Beschreibung des ausgewählten Blocks an.

Klicken Sie auf Ok, um den Block-Editor zu öffnen.

Anmerkung: Verwenden Sie den Befehl BEEINST, um den Bereich Einstellungen des Block-Editors im Dialog Einstellungen aufzurufen.

Bearbeiten Modus

Spezifiziert die möglichen Bearbeitungsmodi für den ausgewählten Block.

Sie können bearbeiten:
  • Statische Blöcke in beiden Dynamischer und Parametrischer Modus.
  • Dynamische Blöcke nur im Dynamischen Modus.
  • Parametrische Blöcke nur im Parametrischen Modus.
