ANSBRUCH Befehl

Erstellt einen Bruch in einer Zeichnungsansicht.

BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Anmerkung:
  • Dieser Befehl ist nur im Papierbereich und nur für Zeichnungsansichten verfügbar, die mit dem Befehl GRUNDANS erstellt wurden.
  • Sie können diesen Befehl transparent eingeben, während ein anderer Befehl aktiv ist ('ANSBRUCH).

Methode

Wählen Sie die Zeichnungsansicht aus, in der die Bruchansicht erstellt werden soll, indem Sie in die Ansicht klicken. Wählen Sie dann den ersten und zweiten Punkt aus, um die erste und zweite Schnittebene zu definieren.

Die Standard-Symbolrichtung hängt von den Bemaßungen des Ansichtsfensters ab:

  • Vertikal, wenn das Ansichtsfenster breiter als hoch ist.
  • Horizontal, wenn das Ansichtsfenster höher als breit ist.

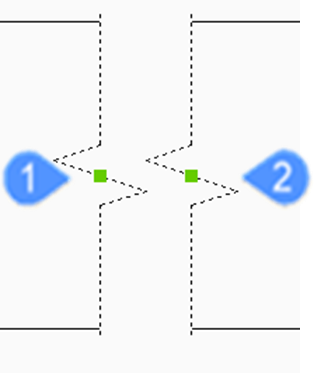

Anmerkung: Die Griffe eines Bruchsymbols können nach dem Platzieren bearbeitet werden. Klicken Sie auf das Symbol, wählen Sie einen der beiden Griffpunkte aus und verschieben Sie den Griffpunkt an eine neue Position.

Optionen im Befehl

Typ
Definiert den Bruchsymbol-Typ.
Gerade
Setzt den Bruchsymbol-Typ auf eine gerade Linie.
SPline
Setzt den Bruchsymbol-Typ auf eine Spline-Kurve.
Zickzack
Setzt den Bruchsymbol-Typ auf eine Zickzacklinie.
Kleines Zickzack
Setzt den Bruchsymbol-Typ auf eine kleine Zickzacklinie.
Aktuell
Legt den Symboltyp auf den aktuell ausgewählten Typ in der Kategorie Ansichtsbruchsstile des Dialogs Zeichnungs-Explorer fest.

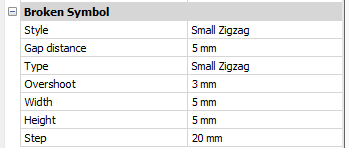

Anmerkung: Die Eigenschaften des Symbols können sowohl im Dialog Zeichnungs-Explorer als auch im Panel Eigenschaften bearbeitet werden. Weitere Informationen finden Sie im Artikel ANSBRUCHSTIL Befehl.
Vertikal
Richtet das Symbol entlang der Y-Achse aus.
Horizontal
Richtet das Symbol entlang der X-Achse aus.
