Bemaßung bearbeiten Dialog
Wird über den Befehl AMPOWEREDIT geöffnet
Der Dialog Bemaßung bearbeiten verwaltet die Eigenschaften einer Bemaßung.

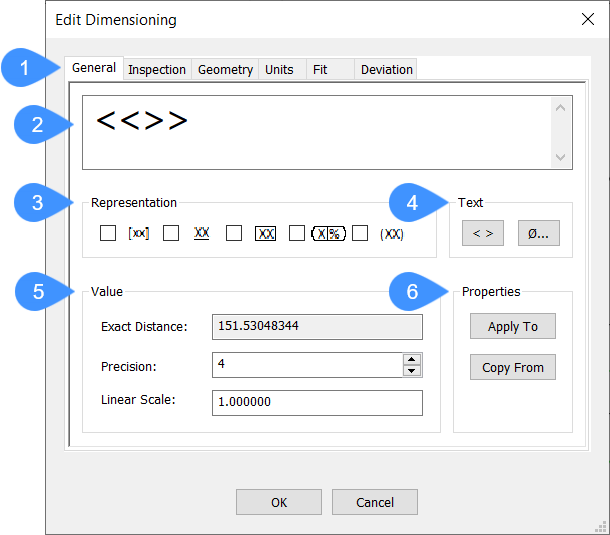

Allgemein
- Bemaßungstextfeld
- Definiert die Bemaßungstextzeichenfolge, einschließlich Platzhaltern für Bemaßungswerte und Sonderzeichen.
- Darstellung

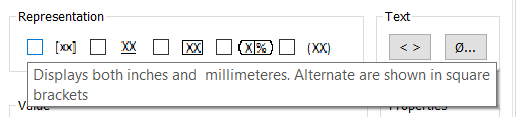

- Definiert das Format des Bemaßungstextes und dessen Aussehen in der Zeichnung.Anmerkung: Ein Tooltip, der jede Darstellung erklärt, erscheint, wenn man mit der Maus über die Optionskästchen fährt.
- Text
- Fügt dem angezeigten Bemaßungstexte Textelemente hinzu.
- Bemaßungswert-Platzhalter
- Zeigt die Platzhalter für den Bemaßungswert im Bemaßungstext-Feld an. Klicken Sie auf das Symbol, um die Platzhalter aus der Textzeichenfolge und den Bemaßungswert aus der Zeichnung auszublenden.
- Spezielle Zeichen
- Öffnet den Dialog Spezielle Zeichen, um spezielle Zeichen in die Bemaßungstext-Zeichenfolge einzufügen.
- Wert
- Spezifiziert die Einstellungen des ausgewählten Werts.
- Genauer Abstand
- Zeigt den genauen Wert der ausgewählten Bemaßung an.
- Präzision
- Gibt die Anzahl der angezeigten Dezimalstellen an.
- Lineare Skalierung
- Gibt die lineare Skalierung des Bemaßungswerts an. Standardmäßig ist dies auf 1 eingestellt.
- Eigenschaften
- Kopiert Bemaßungseigenschaften in die ausgewählte Bemaßung oder aus dieser heraus.
- Anwenden auf
- Klicken Sie auf ein Objekt, um die angegebenen Bemaßungseigenschaften anzuwenden.
- Kopie von
- Klicken Sie auf ein Objekt, um dessen Bemaßungseigenschaften zu kopieren.
Anmerkung: Sowohl die Option Anwenden auf als auch die Option Kopie von öffnen den Dialog Eigenschaften, in dem Sie die Eigenschaften auswählen können, die Sie anwenden oder kopieren möchten.

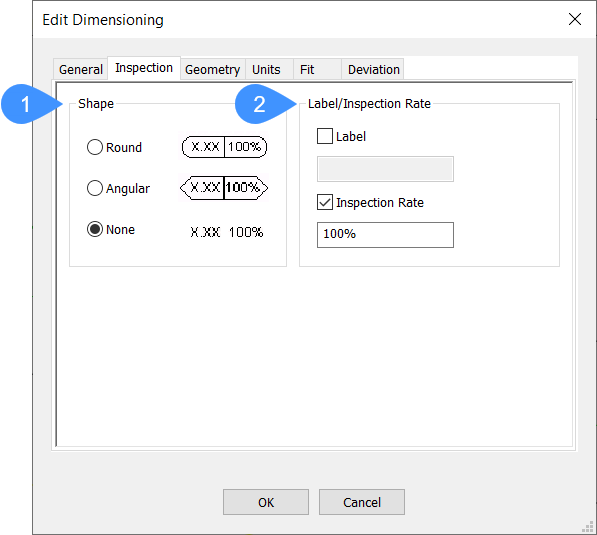

Inspektion
- Form
- Definiert die Form des Rahmens rund um den Bemaßungstext.
- Rund
- Umgibt den Text mit einem runden Rahmen.
- Winkelig
- Umgibt den Text mit einem eckigen Rahmen
- Keine
- Entfernt alle Formen, die den Text umgeben.
- Beschriftung/Inspektionsrate
- Gibt die Einstellungen für das Inspektionsbemaßung an.
- Beschriftung
- Definiert die Beschriftung der Bemaßung. Aktivieren Sie das Kontrollkästchen, um die Beschriftung anzuzeigen.
- Überprüfungsrate
- Definiert die Überprüfungsrate. Aktivieren Sie das Kontrollkästchen, um die Rate anzuzeigen.Anmerkung: Die Inspektionsrate wird als Prozentsatz ausgedrückt.
Geometrie
- Geometrie

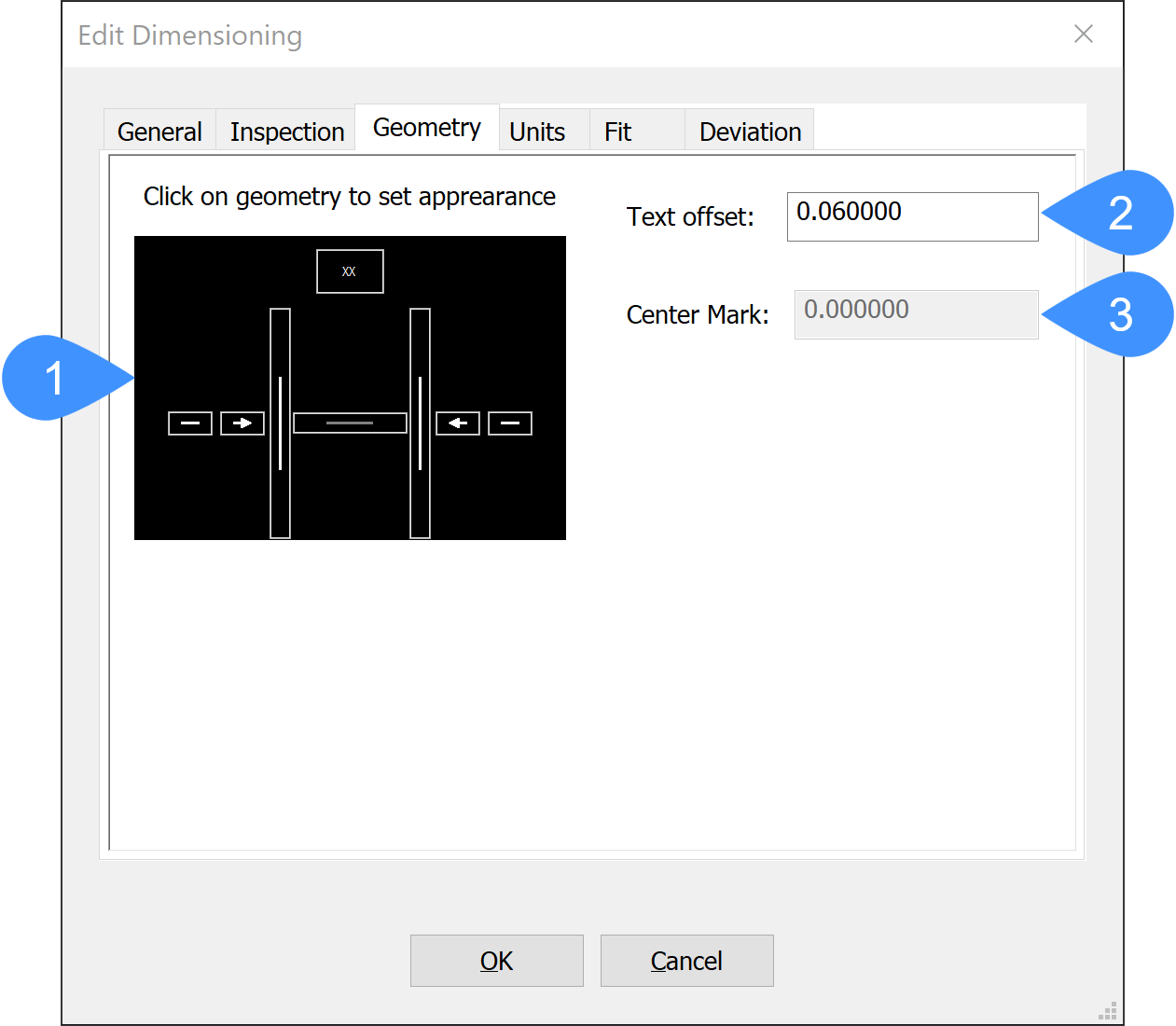

- Zeigt eine Vorschau der Bemaßung an. Sie können auf beliebige Elemente in der Vorschau klicken, um sie ein- oder auszuschalten.
Klicken Sie auf die Endsymbolen, um den Dialog Endsymbol zu öffnen und aus der Dropdown-Liste den Typ des anzuzeigenden Endsymbols auszuwählen.
- Textabstand
- Gibt den Textabstand von der Bemaßungslinie an.
- Mittelpunktmarkierung
- Spezifiziert die Größe der ZentrumsmarkeAnmerkung: Diese Option ist nur für Radius- oder Durchmessermaße verfügbar.

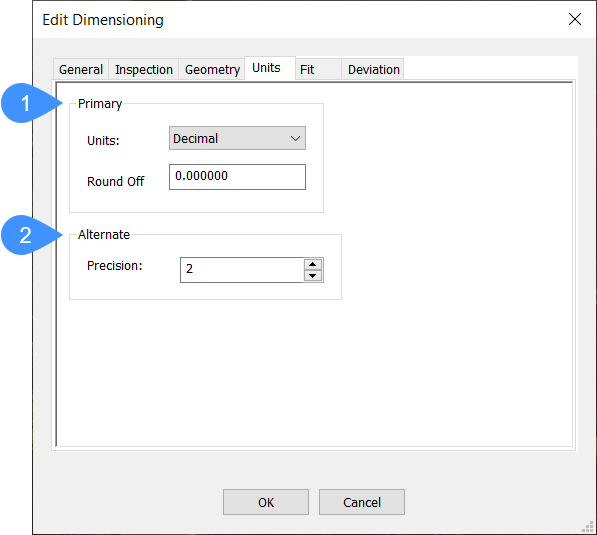

Einheiten
- Primär
- Gibt die Eigenschaften für die primären Einheiten an.
- Einheiten
- Legt den Einheitentyp aus der Dropdown-Liste fest.
- Runden
- Legt die Anzahl der Dezimalstellen fest, auf die die Dimensionswerte gerundet werden sollen.
- Alternative
- Gibt die Eigenschaften für alternative Einheiten an.
- Präzision
- Legt die Anzahl der Dezimalstellen der alternativen Einheiten fest.

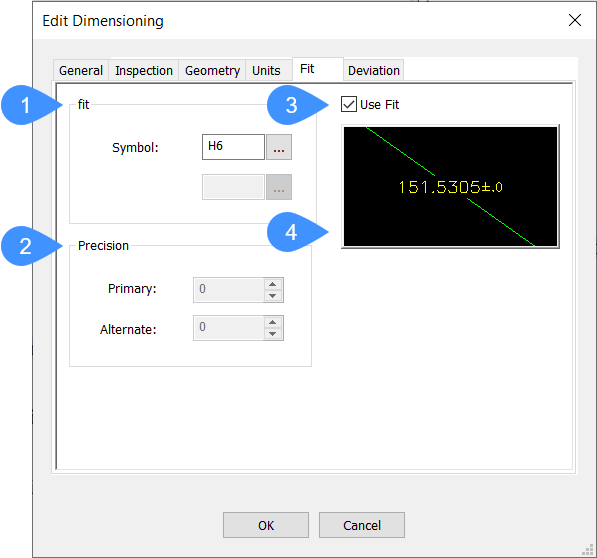

Anpassen
- Anpassen
- Legt das Symbol für die Anzeige der Anpassung fest. Klicken Sie auf die Durchsuchen-Schaltfläche (
), um den Dialog Passung zu öffnen und ein Symbol auszuwählen.
- Präzision
- Spezifiziert die Anzahl der Dezimalzahlen, die zur Darstellung der Einheiten verwendet werden.
- Primär
- Legt die Anzahl der Dezimalstellen der primären Einheiten fest.
- Alternative
- Legt die Anzahl der Dezimalstellen der alternativen Einheiten fest.
- Anpassung verwenden
- Zeigt die Passwerte neben dem Bemaßungstext an, wenn die Option aktiviert ist.
- Vorschau
- Zeigt eine Vorschau der Passung an. Klicken Sie hier, um den Dialog Passende Darstellung zu öffnen und die Darstellung der Passung zu ändern.

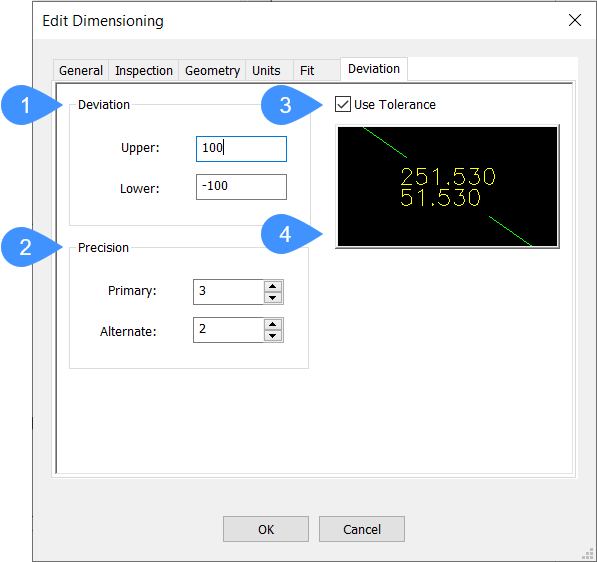

Abweichung
- Abweichung
- Spezifiziert die Abweichungsgrenzen zwischen den Nennwerten und den Toleranzwerten.
- Oben
- Legt die obere Abweichungsgrenze fest.
- Unten
- Legt die untere Abweichungsgrenze fest.
- Präzision
- Spezifiziert die Anzahl der Dezimalzahlen, die zur Darstellung der Einheiten verwendet werden.
- Primär
- Legt die Anzahl der Dezimalstellen der primären Einheiten fest.
- Alternative
- Legt die Anzahl der Dezimalstellen der alternativen Einheiten fest.
- Toleranz verwenden
- Zeigt die Toleranzwerte neben dem Bemaßungstext an, wenn die Option aktiviert ist.
- Vorschau
- Zeigt eine Vorschau der Passung an. Klicken Sie hier, um den Dialog Toleranzmethode zu öffnen und die Methode der Toleranz zu ändern.
