Utilisation des nuages de points

Prétraitement

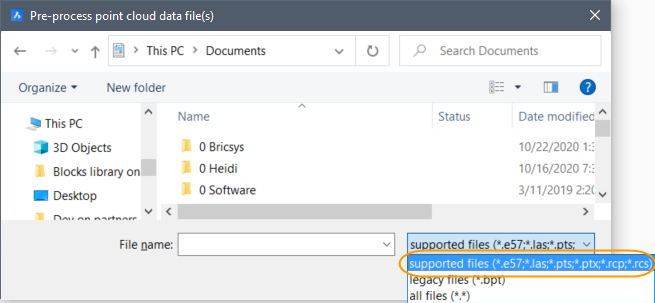

Pour prétraiter un nuage de points, vous pouvez utiliser la commande ATTACHERNUAGEPOINTS ou sélectionner Traiter une nouvelle numérisation dans le Gestionnaire de références de nuage de points, auquel vous pouvez accéder en utilisant la commande POINTCLOUDREFERENCE.

La progression du prétraitement est enregistrée dans un fichier journal dans le sous-dossier relatif au nuage de points. Ce sous-dossier est situé dans le chemin du cache du nuage de points actuel. Le chemin par défaut du cache du nuage de points actuel est C:AME\AppData\Roaming\Bricsys\BricsCAD\V23x64\en_US\PointCloudCache\Folder_for_processed_pointcloud, et peut être défini dans la variable système POINTCLOUDCACHEFOLDER.

Note: Le fichier journal est principalement utilisé pour le dépannage. Vous pouvez suivre la progression du prétraitement dans le Gestionnaire de références de nuage de points.
Note: Certains fichiers inhabituels en entrée de nuage de points, tels que les fichiers LAS avec mise en page de colonne non standard ou les balises géographiques non standard, ne sont pas pré-traités automatiquement correctement. Cependant, il existe également un préprocesseur exécutable shell (préprocesseur.exe) dans le dossier d’installation BricsCAD qui permet de spécifier une disposition de colonne non standard et / ou des balises géographiques (-w skip). Le pré-processeur shell utilise la même bibliothèque sous le capot, mais il présente certaines options manuelles qui ne sont pas automatiquement utilisées par BricsCAD. Pour en savoir plus sur les options, exécutez l'exécutable pré-processeur sans arguments dans un shell OS. Un récapitulatif de l'utilisation sera imprimé. Pour plus d’informations, consultez la Comment utiliser le préprocesseur.exe afin d’ignorer les balises GeoTIFF lors du prétraitement non standard. LAS. Données de nuage de points LAZ ?
Note: Tout sous-dossier avec des données de cache de nuage de points précédemment prétraitées (à partir d'un autre dossier de cache de nuage de points BricsCAD ou prétraité avec le préprocesseur exécutable shell preprocessor.exe) peut être copié dans le dossier spécifié par la variable système POINTCLOUDCACHEFOLDER (valeur par défaut : C:AME\AppData\Roaming\Bricsys\BricsCAD\V23x64\en_US\PointCloudCache) et sera disponible la prochaine fois que vous ouvrirez le Gestionnaire de références de nuages de points. Pour chaque sous-dossier du dossier de cache du nuage de points, il existe un élément dans la boîte de dialogue de référence :

Alignement

La commande NUAGEPOINTSALIGNER fait pivoter automatiquement un nuage de points pour l'aligner de manière optimale sur les axes X et Y, en tenant compte des surfaces planes verticales dans le nuage de points (par ex. des murs). Pour déterminer le meilleur alignement, il vous sera demandé de spécifier la zone la plus pertinente du nuage de points contenant des murs.

Visionneuse de bulles

Selon le format de fichier original du nuage de points et le type de scanner utilisé lors de la numérisation, des bulles (sphères vertes) peuvent apparaître à tous les emplacements de numérisation.

À ces endroits, vous bénéficierez des représentations visuelles les plus réalistes en ouvrant la visionneuse de bulles.
Note: Les bulles de nuage de points sont créées uniquement lorsque des points sont numérisés avec des scanners statiques et que des points sont regroupés par emplacement de numérisation. Les formats LAS et PTS ne contiennent pas d’informations sur le scanner, ils ne peuvent donc pas produire de bulles de nuages de points.

Indiquez un indice de bulle dans la commande POINTCLOUDBUBBLEVIEWER ou double-cliquez sur l'une des bulles dans l'espace modèle pour ouvrir la visionneuse de bulles. Vous pouvez appuyer sur le bouton central de la souris et déplacer la souris pour afficher le nuage de points dans n’importe quelle direction à partir de cet emplacement de numérisation. Vous pouvez également effectuer un zoom avant ou arrière à l'aide de la molette de la souris.

Appuyez sur la touche Tab pour faire défiler les entités cachées.

Le premier mode affiche les points sous forme de couleurs réelles ou en nuances de gris, selon la façon dont les données ont été scannées.

Le deuxième mode affiche les points en rouge, vert ou bleu selon leurs vecteurs normaux. Les couleurs correspondent aux axes SCU.

Le troisième mode affiche les points de clair à foncé lorsque la distance par rapport à l'emplacement de scan augmente.
Vous pouvez facilement synchroniser la vue de dessin pour qu'elle corresponde à la visionneuse de bulles en appuyant sur Ctrl+A.
Note: Vous pouvez désactiver les bulles de nuage de points de l’espace modèle et modifier leur taille dans le panneau Propriétés.
Note: Lors de commandes demandant la sélection d'un point, par exemple (poly)lignes, vous pouvez utiliser la visionneuse de bulles pour vous accrocher aux points du nuage de points.

Accrochages aux objets

L'accrochage d'entité Point Cloud le plus proche améliore considérablement la capacité de sélectionner des points de nuage de points pertinents Il utilise un cylindre imaginaire du point de vue actuel vers le curseur.
Le rayon du cylindre imaginaire est défini par le paramètre de boîte d'ouverture d'accrochage d'entité.
Note: Le résultat est le point dans le cylindre imaginaire qui est le plus proche de la caméra.

Activez le nouvel accrochage d’entité Point Cloud Nearest Point avec d’autres ancrages d’entité 3D dans les menus, la barre d’outils et les paramètres Entity Snap.

Note: Vérifiez que seul le code binaire 128 de la variable système 3DOSMODE est défini. (Décocher Désactiver tous les clips 3D).

Exporter

La commande NUAGEPOINTSEXPORT permet d'exporter les parties visibles d'un nuage de points vers un fichier PTS, HSPC ou LAZ.

Détection des sols

La commande NUAGEPOINTSDETECTPLANCHER génère des sections de volume pour chaque plancher trouvé dans un nuage de points représentant un bâtiment. La détection est basée sur des régions de points avec des coordonnées Z similaires. Les coupes de volume générées peuvent aider à naviguer dans les nuages de points des bâtiments.

Projection de nuages de points

La commande NUAGEPOINTSCOUPEPROJET vous permet de détecter les murs à partir de la coupe de volume d’un nuage de points en fonction de diverses options de détection de murs. Vous pouvez créer automatiquement des coupes de volume pour chaque étage d'un bâtiment. Vous pouvez utiliser ces coupes pour générer des lignes 2D afin de créer un plan d’étage 2D ou une coupe verticale. Il s’agit d’un processus en arrière-plan et plusieurs coupes peuvent être traitées dans une file d’attente. Il est ainsi possible d'exécuter cette commande en résolution maximale sur toutes les sections.
Dans le même temps, une image raster est générée pour donner un contexte à l'utilisateur. Dans certains cas, il n’est pas nécessaire de recréer le bâtiment existant. Les images d’arrière-plan peuvent fournir plus de contexte aux documents de conception. Ceux-ci peuvent être utilisés pour vérifier la géométrie 2D créée, mais dans les scans de haute qualité, ces images peuvent également être utilisées comme matériel graphique. Par exemple, comme image de fond pour un modèle BIM dans des projets de rénovation où des interventions modernes sont faites dans des bâtiments historiques.

Ajustement planaire

La commande NUAGEPOINTSAJUSTERPLAN vous permet de créer une géométrie 3D basée sur le nuage de points. Il créera une surface plane ou solide après avoir sélectionné un point dans un nuage de points. Pour détecter les points qui se trouvent sur le même plan que le point de départ, on utilise une valeur seuil qui peut être définie comme une propriété de l'entité du nuage de points. En maintenant la touche Majuscule enfoncée et en sélectionnant les murs adjacents d'une pièce, les plans ajustés seront étendus/rattrapés pour former une surface fermée.

Note:
  • Sélectionner les ouvertures permet de prendre en compte les ouvertures des portes et des fenêtres (uniquement dans la visionneuse de bulles).
  • Ajuster les bordures permet d’ajuster le contour de la bordure plane.
  • Les surfaces de couture permettent d’assembler le résultat de plusieurs plans ajustés, par exemple, dans un solide qui peut être utilisé ultérieurement avec la commande BIMINVERTSPACE.
En mode bulle
Si la visionneuse de bulles est ouvert lorsque la commande est lancée, BricsCAD s'attend à ce que vous sélectionniez les points d'amorçage du plan à l'intérieur de la visionneuse de bulles. Le curseur vous donne un aperçu de la direction du plan. Ensuite, vous obtenez un aperçu en mode Bulle et en mode Modèle. Vous pouvez basculer entre 2 représentations de forme à l'aide de la touche CTRL.
Note: Lorsque vous êtes toujours en mode de sélection, les points correspondants dans la bulle sont affichés en violet. Ces points s'affichent en vert lorsque l'utilisateur accepte le résultat généré.




Dans l’espace du modèle.
Vous pouvez également utiliser cette commande dans l'espace modèle lorsque la visionneuse de bulles n'est pas ouverte. BricsCAD vous demandera de sélectionner un point du nuage de points dans l'espace modèle. En fonction de la taille des parties visibles du nuage de points, cette opération peut prendre plus de temps que l'exécution de la commande dans le visualiseur de bulles. Toutefois, cette méthode présente deux avantages en ce sens qu'elle permet de rechercher plusieurs positions de balayage :
  • Il peut créer des surfaces plus grandes en combinant des parties de différents scans.
  • Il peut détecter l'épaisseur des murs et des dalles.




Note: Un processus de conversion d'un scan en modèle de construction est proposé ici. Le nuage de points (image du haut) est d'abord converti en un ensemble de solides, un par pièce, à l'aide des résultats NUAGEPOINTSAJUSTERPLAN assemblés (image du milieu). La commande BIMINVESPACES convertit ces solides temporaires en un modèle de bâtiment avec murs et dalles de l'inversion de ces solides.






Ajuster le cylindre dans les bulles

En utilisant la commande NUAGEPOINTSAJUSTERCYL dans la visionneuse de bulles, vous pouvez adapter un cylindre aux parties cylindriques d'un nuage de points (par ex. les tuyaux) Deux clics le long de l'axe du cylindre dans la visionneuse de bulles sont nécessaires pour extraire un cylindre (un solide est créé dans la vue du modèle).


NUAGEPOINTSDEVIATION

  • La POINTCLOUDDEVIATION vous permet d'évaluer visuellement l'ajustement entre les structures planaires et les points du nuage de points.

  • Coupe d'un nuage de points du sol d'une maison et d'un plan ajusté :


    Les distances entre les points du sol et le plan ajusté sont visualisées à l'aide d'une carte de couleurs. Dans le panneau de gauche, une explication des couleurs est fournie (le vert est planaire, le dégradé du vert au bleu se trouve plus loin au-dessus du plan, le dégradé du vert au rouge se trouve plus en dessous du plan). Aussi, un résumé des pourcentages de points dans lesquels la catégorie est présentée (OK, niveau d’avertissement, ...)
