PROIETTASEZIONENUVPUNTI

Genera automaticamente un'immagine raster 2D con linee di contorno opzionali da un volume di sezione definito.

BricsCAD BIM

Icona:

Metodo

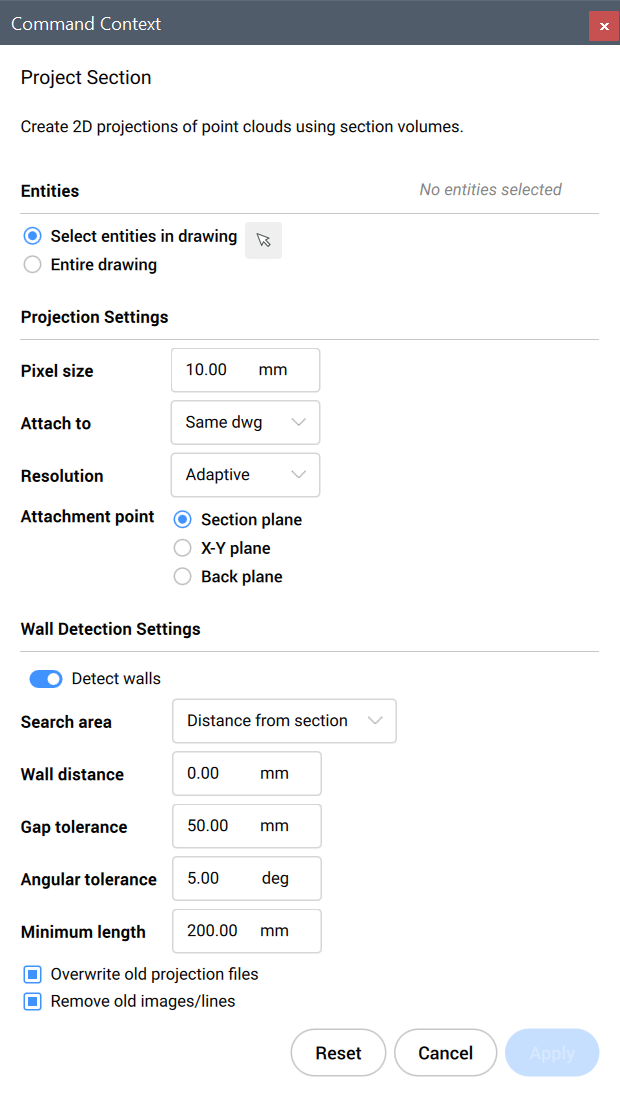

Il pannello contesto comando Proietta Sezione viene visualizzato automaticamente durante l'esecuzione del comando.

È possibile effettuare una selezione di sezione, decidere se generare linee accanto all'immagine raster, impostare i parametri e quindi cliccare sull'opzione Genera.

Nota: Le opzioni all'interno del pannello contesto comando riflettono quelle all'interno della Barra dei comandi.

Opzioni all'interno del pannello contesto comando

  1. Seleziona sezione
  2. Immagine ortogonale
  3. Rileva linee
  4. Opzioni di risultato
Seleziona sezione
Consente di selezionare le sezioni BIM di qualsiasi stato da proiettare.
Seleziona sezione(i)
Cliccare sulla freccia Seleziona () e scegliere una sezione nel disegno.
Seleziona tutte le sezioni
Tutte le sezioni nel disegno vengono selezionate automaticamente.
Immagine ortogonale
Genera
Diventa disponibile una volta selezionata una sezione. Genera un'immagine raster 2D da una sezione di nuvola di punti.
Dimensione pixel
Controlla la dimensione in pixel dell'immagine generata.
RIsoluzione
Determina la risoluzione della proiezione. Consente di passare da Migliore a Adatta.
Migliore
Produce un'immagine di sfondo nitida e dettagliata. Utilizza tutti i punti della nuvola di punti.
Nota: La proiezione con la risoluzione migliore richiederebbe più tempo per essere completata.
Adatta
Produce un'immagine di sfondo meno dettagliata e più morbida.
Sovrascrivere le immagini di proiezione durante la rigenerazione
Se questa opzione è selezionata, sovrascrive tutti i vecchi file immagine su disco relativi alla sezione.
Rileva linee
Se On, crea automaticamente linee o polilinee 2D lungo l'intersezione della nuvola di punti con il piano di sezione.

Consente di modificare i parametri che controllano la generazione della linea 2D con un'anteprima dal vivo.

Tolleranza divario
Controlla l'area di ricerca dell'algoritmo per disegnare le linee. Gli spazi più piccoli del valore specificato verranno chiusi.
Tolleranza angolare
Controlla la tolleranza angolare delle linee generate. Un'elevata tolleranza si tradurrà in angoli retti pronunciati. Questo è utile per i piani perpendicolari.

Le linee generate con un angolo inferiore al valore specificato vengono unite.

lunghezza Minima
Controlla la lunghezza minima di una linea generata. Le linee con una lunghezza inferiore al valore specificato non vengono generate.
Opzioni di risultato
Attacca l'immagine ortogonale e le linee a:
Determina la posizione in cui viene generata l'immagine risultante.

Consente di passare dal Disegno corrente al File di destinazione e viceversa.

Disegno Corrente
La proiezione viene salvata nello stesso file.
file di Destinazione
La proiezione viene salvata nel file specificato dalla proprietà File di destinazione della sezione (vedere il comando IMPOSTPIANOSEZ).
Nota: È possibile sovrascrivere un file precedente o crearne uno nuovo.
Punto di inserimento
Determina il punto di inserimento per l'immagine generata.

Consente di passare dal Piano di sezione al piano X-Y e viceversa.

piano di Sezione
Collega la proiezione sul piano di sezione.
piano X-Y
Collega la proiezione in piano sul piano X-Y.

Selezionare questa opzione per allineare la proiezione con qualsiasi blocco di sezione generato.

Opzioni all'interno della barra dei comandi

Rimuovi precedente
Definisce se rimuovere o mantenere le immagini o le linee aggiunte in precedenza.
Sì
Rimuove le immagini o le linee aggiunte in precedenza alla sezione.
No
Mantiene le immagini o le righe aggiunte in precedenza alla sezione.
