AMEDGESYM [エッジ記号]

エッジ記号を描画し、図形にアタッチします。

アイコン：

注: このコマンドは、メカニカル図形を含む図面に対してのみ機能します。BricsCAD® Mechanical図面の環境を設定するには、2Dメカニカル図面の各コマンドについての記事を参照してください。

使用方法

エッジ記号を作図するオブジェクトを選択して、その位置のポイントを指定します。

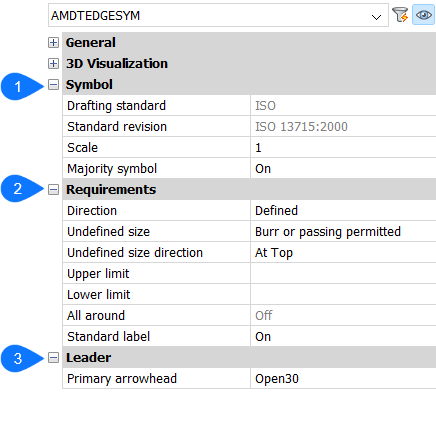

AMEDGESYMコマンドを使用してエッジ記号を作成した後、そのプロパティをプロパティパネルで設定することができます：

シンボル
製図規格
製図規格が表示されます。
規格の履歴
規格の履歴が表示されます。
尺度
注記の尺度を設定します。
大部分同一
大部分同一の表示または非表示を選択します。
要求事項
エッジ記号の要件を定義します。
向き
未定義のサイズの標識位置を定義します。
定義済み
標識は、未定義のサイズ方向プロパティで定義された位置に配置されます。
未定義
標識は未定義(中央)の位置になります。
未定義のサイズ
エッジを定義します。
無し
エッジ種類の要件を定義しません。該当する場合、上限と下限が表示されます。
バリまたはパッシングを許容
エッジ種類をバリまたはパッシングとして定義します。
アンダーカットが必要
エッジ種類をアンダーカットとして定義します。
未定義のサイズ方向
未定義のサイズの標識位置を定義します。
上限
値をボックスに入力するか、ドロップダウンリストから選択することにより、上限値を定義します。
下限
小さい方の値をボックスに入力するか、ドロップダウン リストから選択して定義します。
全周
エッジ記号に全周マークを追加します。
標準ラベル
記号の横に標準リビジョンを表示します。
引出線
第1矢印
引出線スタイルを設定します。
