BIMCURTAINWALL [カーテンウォール]

カーテンウォールを作成します。

BricsCAD BIM

アイコン：

説明

ブロックとして3Dソリッドの面からカーテンウォールを作成します。

使用方法

ソリッド上の面を選択します。選択した面にグリッドのプレビューが表示されます。

グリッドの寸法やパネル数、幅・奥行き・ガラスの厚さ、接続タイプなどを指定するか、Enterを押して定義済みの値を承諾します。

BIM図形の種類がカーテンウォールのBIMブロックコンポーネント(BIMプロパティを持つブロック参照)が作成されます。

重要: BIMブロックは、BricsCAD® V26以降と互換性があります。BIMブロックを含む図面は、以前のバージョンのBricsCAD®でも開くことができます。ただし、V25以前のBricsCAD®でBIMブロックを挿入している場合、BIMデータは失われます。

コマンドオプション

uパネル長
U方向(高さ)でパネルの長さを設定します。
vパネル長
U方向(高さ)でパネルの長さを設定します。
uパネルの数
U方向におけるパネルの数(行)
vパネルの数
V方向におけるパネルの数(列)
幅
カーテンウォールフレーム、マリオンおよびトランザムの幅を定義します。
深さ
カーテンウォールフレーム、マリオンおよびトランザムの深さを定義します。
ガラス厚
ガラスパネルの厚さを定義します。
接続タイプ
水平方向と垂直方向のマリオンの接続タイプを定義します。
直線

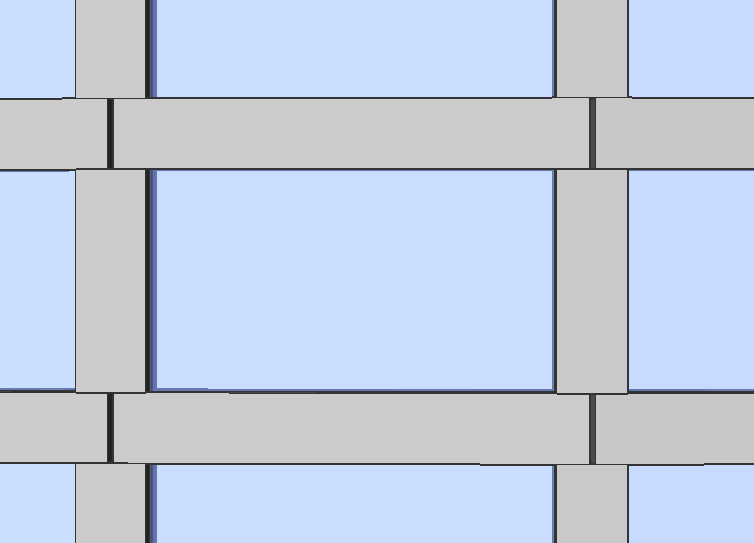

ストレート接続を作成します。
スムーズ

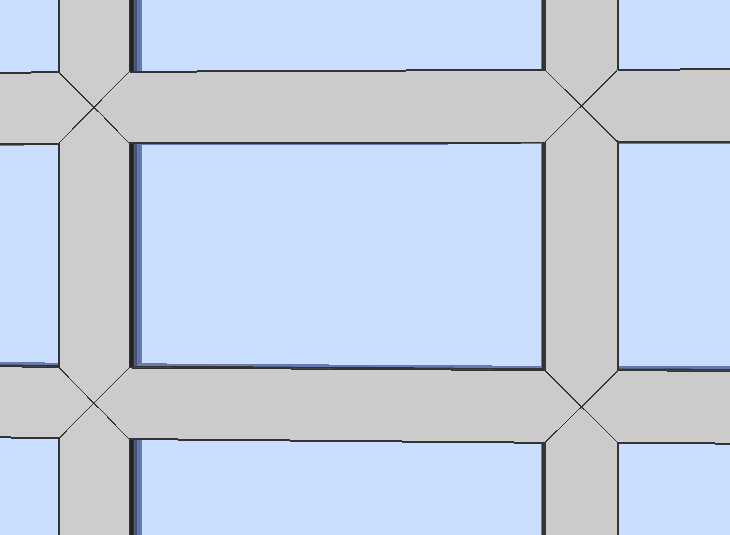

スムース接続を作成します。
ノード
ノード接続を作成します。
定義図形を削除
選択した元の図形が保持されるか削除されるかは、DELOBJシステム変数の値によって異なります。
