CIVIL3DIMPORT [Civil 3D読み込み]

Autodesk® Civil 3Dの図面からBricsCAD Civil図形を作成します。

BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

説明

Civil 3Dを読み込みダイアログボックスが開き、選択した.dwgからAutoCAD® Civil 3D図形を読み込むことができます。

AutoCAD® Civil 3Dから読み込むことができる次のオブジェクトは、Civil 図形としてもBricsCADに作成されます:
  • Cogoポイントとポイントグループ
  • TINサーフェス
  • TINボリュームサーフェス
  • グリッドサーフェス
  • 線形(PIによる線形と要素による線形の両方をサポートしています)
  • プロファイルビュー
  • プロファイル(垂直線形)

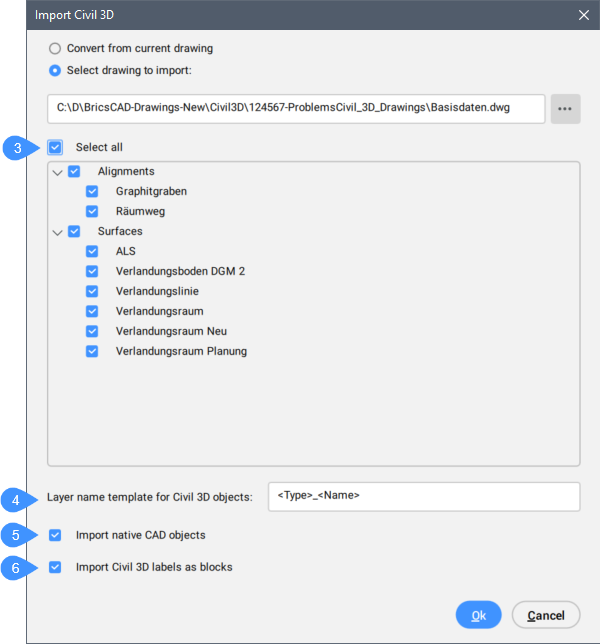

  1. カレント図面から変換
  2. 読み込むファイルを選択
  3. すべて選択
  4. Civil 3Dオブジェクトの画層名テンプレート
  5. ネイティブCADオブジェクトを読み込み
  6. ブロックとしてCivil 3Dラベルを読み込み

カレント図面から変換

カレント図面にあるAutoCAD® Civil 3Dオブジェクトを変換します。

読み込むファイルを選択

図面パスを入力するか、選択...ボタンをクリックして図面を手動で選択します。

注: DWGファイルを指定するか、カレント図面から変換オプションを選択すると、AutoCAD® Civil 3Dオブジェクトがオブジェクトタイプ別に整理されてツリービューに一覧表示されます。

すべて選択

選択した図面内のすべての Civil 3DオブジェクトをAutoCAD®選択します。

Civil 3Dオブジェクトの画層名テンプレート

読み込んだAutoCAD® Civil 3Dオブジェクトの画層名テンプレートを指定します。

画層名テンプレートを定義するために、以下の設定が可能です:
  • <種類>:画層名にAutoCAD® Civil 3Dオブジェクトの種類を含みます。
  • <名前>:画層名にAutoCAD® Civil 3Dオブジェクト名を含みます。
  • <ソース画層>:土木図形は読み込み元のAutoCAD® Civil 3Dオブジェクトと同じ画層に作成されます。
BricsCAD 土木図形を特定の画層に作図したい場合、画層名は、元のCivil 3Dオブジェクトの種類、オブジェクト名、および元のAutoCAD® Civil 3Dオブジェクトの画層名の3つのセットで構成します。フィールドに次のテキストを入力します:
<種類>_<名前>_<ソース画層>

ネイティブCADオブジェクトを読み込み

AutoCAD® Civil 3Dオブジェクトに加えて、選択した図面からネイティブCADオブジェクトを読み込みます。

ブロックとしてCivil 3Dラベルを読み込み

選択した図面からAutoCAD® Civil 3Dのラベルをブロックとして読み込みます。

注: AutoCAD® Civil 3DのCOGOポイントラベルは、BricsCADの土木ポイントのラベルに変換されます。
