DWGHEALTH [図面診断]

複数の独立したBricsCADコマンドの機能を組み合わせて、全体的な図面サイズと精度を向上させます。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン：

説明

複数のコマンド(PURGE、AUDIT、FINDOUTLIERS、SIMPLIFY、OVERKILL、BLOCKIFY、OPTIMIZE、ARRAYDETECT)の機能を1か所に組み合わせます。図面サイズを縮小し、使用していないスタイル、図形および画像を削除、図面品質を向上させます。

DWGHEALTHコマンドは、 インタラクティブモードで実行できます。

このコマンドを初めて実行すると、チュートリアルダイアログが開き、DWGHEALTHコマンドが2つのステップで説明されます。

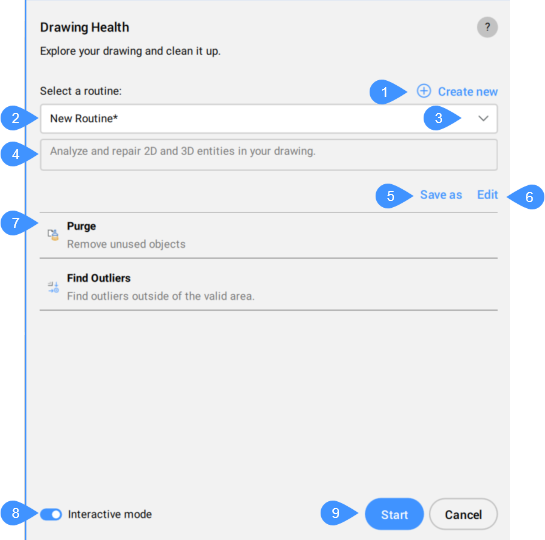

DWGHEALTHコマンドを実行すると、図面診断コマンドコンテキストパネルを開きます。

  1. 新規作成
  2. ルーチンの選択
  3. ドロップダウンリスト
  4. 編集
  5. 名前を付けて保存
  6. ルーチンに含まれるタスクのリスト
  7. インタラクティブモード
  8. 始点

新規作成

ルーチンを作成ダイアログボックスが開き、新しいルーチンを追加できます。関連記事「ルーチンを作成ダイアログボックス」を参照してください。

ルーチンの選択

ドロップダウンリストからオプションを選択できます。

ドロップダウンリスト

使用可能なすべてのルーチンが一覧表示されます。

Note: 事前定義されたルーチンには以下の 2 つがあります。
  • 図面サイズを縮小：ファイルサイズを小さくします
  • エラーの修正：図面のエラーを修正します。

ルーチンの管理 ...ボタンをクリックして、ルーチンの管理ダイアログボックスを開きます。関連記事「ルーチンの管理ダイアログボックス」を参照してください。

編集

ルーチンを編集ダイアログボックスが開き、選択したルーチンを編集できます。関連記事「ルーチンを編集ダイアログボックス」を参照してください。

名前を付けて保存

ルーチンを保存ダイアログボックスが開き、カスタムの名前付きルーチンを保存します。

Note: このボタンは、カスタムルーチンを使用している場合のみアクティブになります。

ルーチンに含まれるタスクのリスト

選択したルーチンで実行予定のすべてのタスクを一覧表示します。

インタラクティブモード

それぞれのタスクを手動チェックと微調整に切り替えます。

始点

ルーチンを実行します。

インタラクティブモードボタンがアクティブの場合、対応するコマンドと同じオプションを含むルーチンから各タスクのパネルが開き、ユーザはそこで図面のクリーンアップを微調整できます。次へボタンを押して、ルーチンから次のタスクを開きます。

Note: DWGHEALTHタスクとそれに対応するスタンドアロンコマンドは、該当する場合、ズーム機能をサポートします。ここでの「適用可能」とは、タスクにズームするものがあることを意味します(たとえば、パージにはありません)。ズームは、項目をダブルクリックするか、右クリックしてズームオプションを選択することで使用できます。後者の場合、アプリケーションは選択したすべてのオブジェクトにズームします(該当する場合)。
Note: 重複削除 - 重複するブロックタスクでは、重複削除操作が複数の図形に触れる場合、グループ全体にのみ変更を適用できます。

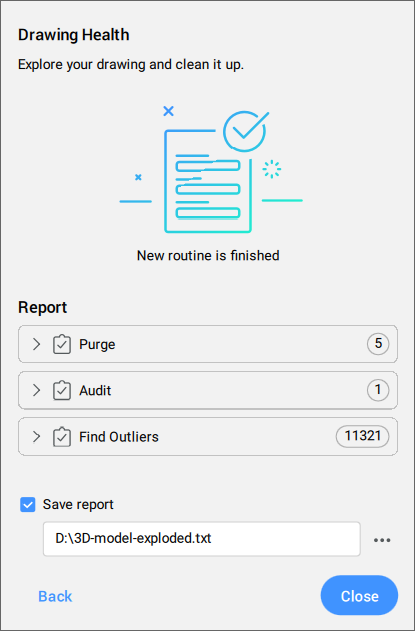

最後のタスクの後、図面のクリーンアップの レポートが開き、検出およびクリーニングされたすべてのアイテムが表示されます。

Note: レポートを保存のチェックボックスをオンにすると、レポートがTXTファイルに保存されます。
