COTASERIE comando [DIMCONTINUE]

Cria dimensões em uma linha contínua ou arco.

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Icone:

Alias: DCO, DIMCONT

Descrição

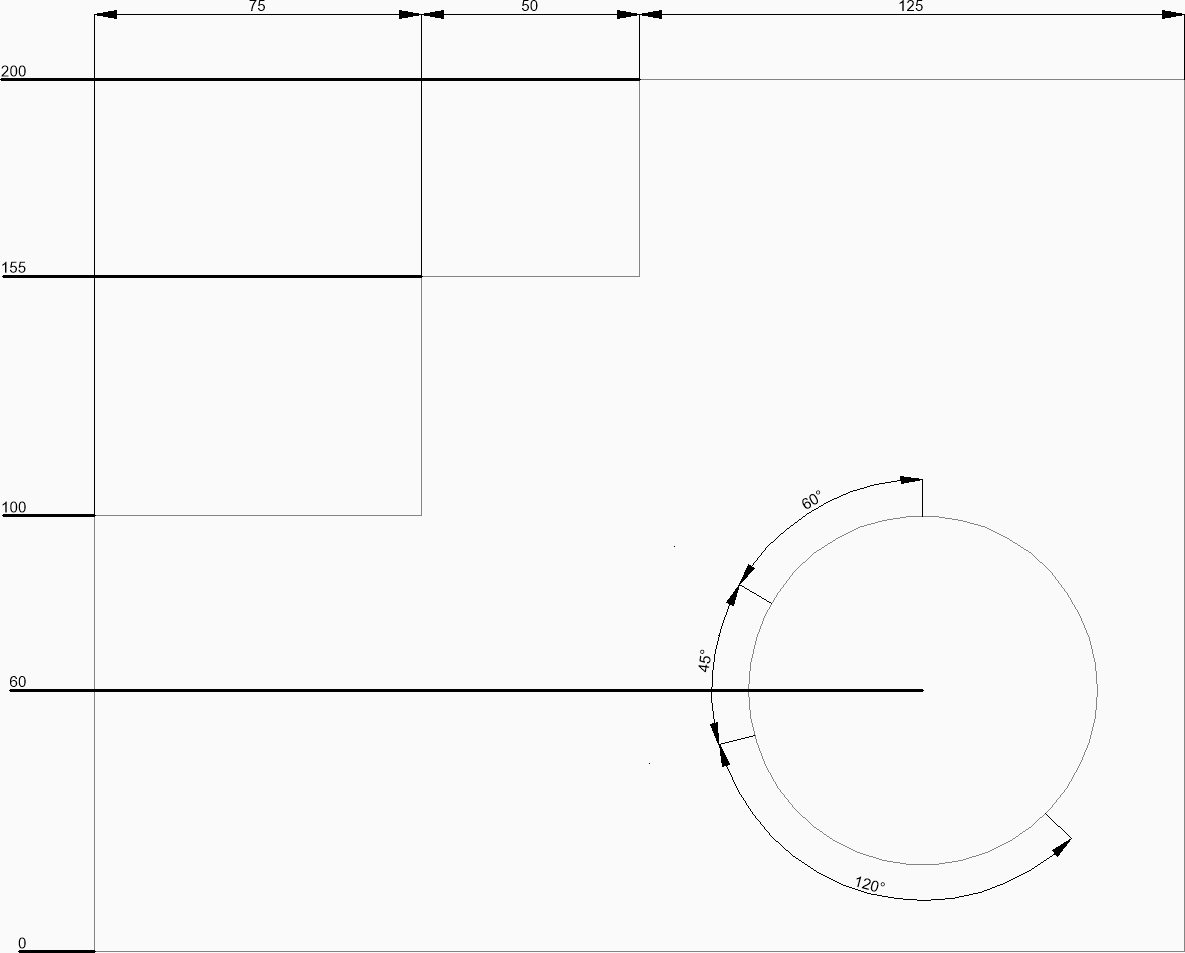

Cria uma linha contínua ou arco a partir de uma dimensão existente, seja linear, angular ou ordenada. A dimensão é baseada no estilo de dimensão atual.

Método

Este comando tem dois métodos para começar a criar dimensões contínuas:

  • Origem da próxima linha de extensão
  • Selecione dimensão inicial

Opções dentro do comando

Origem da próxima linha de extensão
Cria dimensões de linha de base a partir da última dimensão linear, angular ou ordenada, ao especificar um ponto para a próxima linha de extensão.

Para dimensões lineares e angulares, a primeira linha de extensão de cada dimensão contínua coincide com a segunda linha de extensão da dimensão anterior.

Nota: Continue colocando dimensões até pressionar Enter para finalizar o comando.
  1. Última dimensão
  2. Origem da próxima linha de extensão
Selecione dimensão inicial
Permite selecionar uma dimensão existente linear, angular, ou ordenada.

Você será solicitado a Selecionar dimensão para continuar.

  1. Dimensão inicial
  2. Origem da próxima linha de extensão
Desfazer
Desfaz a última cota e continua desenhando a partir da cota anterior.
