LINHACHAM comando [LEADER]
Desenha linhas de chamada.
Alias: LE, LEAD
Descrição

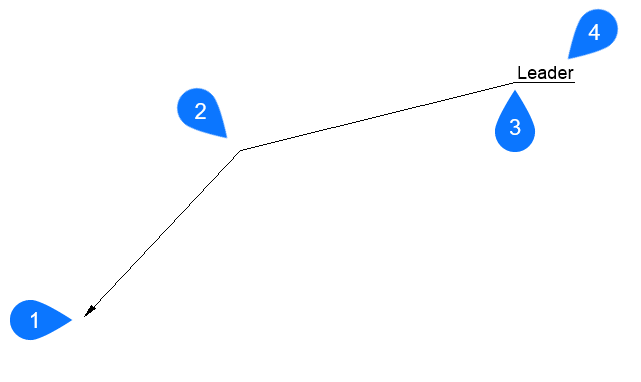

Desenha linhas de chamada especificando vários pontos.
- Ponto inicial
- Próximo ponto
- Para ponto
- Anotação
Método
Especifique o início da chamada, então crie os segmentos da linha de chamada, e depois disso, digite os textos de anotação.
Nota: Depois de começar a criar uma chamada, as opções sobre a anotação podem estar disponíveis.
Opções dentro do comando
- Formato
- Especifica o estilo da chamada.
- SEta
- Desenha uma ponta de seta no ponto inicial da chamada (padrão).
- Nenhum
- Não desenha uma ponta de flecha.
- Spline
- Desenha uma chamada como uma spline.
- Reta
- Desenha a chamada como um segmento de linha reta (padrão).
- Sair
- Sai da opção Formatar.
- Desfazer
- Desfaz o último segmento de linha chamada.
- Anotação
- Começa a adicionar texto ao final da linha de chamada.Nota:
- A anotação é criada como uma entidade TextoM.
- A anotação é independente da linha de chamada. Ao mover uma chamada, certifique-se de incluir a anotação no conjunto de seleção.
- opções
- Permite selecionar as opções de anotação.
- Bloco
- Seleciona um bloco no desenho ou envia um arquivo de bloco a partir do computador.
- Copiar
- Seleciona um texto TextoM, texto, referência de bloco, ou entidade de tolerância do desenho, para usar como anotação da chamada.
- Nenhum
- O comando da chamada fecha sem anotação.
- Tolerância
- Insira a anotação como uma notação de tolerância através da caixa de diálogo Tolerância Geométrica.
- TextoM
- Insere a anotação como TextoM por meio da barra Formatação do Texto.
