Detalhe da Vista caixa de diálogo

Abre via: painel Detalhes > clique em uma miniatura de detalhe

A caixa de diálogo Detalhe da Vista exibe informações sobre o detalhe BIM selecionado.

Para detalhes avançados (propagáveis)

  1. Info
  2. Parâmetros de Tolerância
  3. Etiquetas Gerais
  4. Etiquetas de Sólidos de Referência
  5. Salvar
  6. Abrir
  7. Propagar
  8. Cancelar
Info
Exibe informações gerais sobre o detalhe.
Nome
Exibe o nome do detalhe. Isso é adicionado à lista Etiquetas gerais.
Categoria
Exibe o nome de categoria do detalhe. Isso é adicionado à lista Etiquetas gerais.
Propagável
Especifica se o detalhe pode ser propagado.
Caminho
Exibe o caminho do arquivo de detalhe.

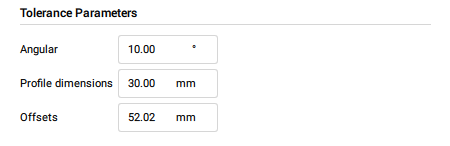

Parâmetros de Tolerância
Exibe os parâmetros do detalhe, ou a opção de parametrizar o detalhe.
Parametrizar
Abre o arquivo DWG do detalhe, e executa o comando BIMPARAMETRIZARDETALHE.
Nota: Caso o detalhe já esteja parametrizado, esta opção está desativada, e os parâmetros são exibidos.
Etiquetas Gerais
Exibe as etiquetas que geralmente identificam o detalhe.
  • Para excluir etiquetas, clique no botão X ao lado do nome da etiqueta.
  • Para adicionar uma etiqueta definida pelo usuário, clique no botão azul de adição (+). A etiqueta é exibida em laranja.
Etiquetas de Sólidos de Referência
Exibe as etiquetas que identificam uma referência de sólido individual a partir do detalhe. Estas são etiquetas definidas pelo sistema.
Nota: Etiqs. de Sólidos Referência são geradas automaticamente para o detalhe durante o seu processo de criação (comando BIMCRIARDETALHE). Você só pode excluir etiquetas definidas pelo sistema a partir de uma referência de sólido.
  • Para excluir etiquetas, clique no botão X ao lado do nome da etiqueta.
Salvar
Salva as alterações e fecha a caixa de diálogo Detalhe da Vista.
Abrir
Abre o arquivo DWG do detalhe.
Propagar

Propaga o detalhe. Consulte o artigo sobre o comando BIMPROPAGAR.

Cancelar
Fecha a caixa de diálogo Detalhe da Vista sem salvar as alterações.

Para detalhes básicos

9. Adicione referências

Adicionar referências
Inicia o comando BIMADICREFDETALHE.
