Gerenciador de Nuvem de Pontos painel

Para abrir o painel do Point Cloud Manager:
  • Execute o comando ABRIRPAINELGERNUVPONTOS.
  • Clique o botão-direito em um painel da Faixa ou Barra e escolha Gerenciador de Nuvem de Pontos na lista Painéis.

O painel Gerenciador de Nuvem de Pontos cria e gerencia regiões em uma Nuvem de pontos, e controla a exibição de Nuvens de pontos com base em varreduras ou waypoints, classificação e regiões.

Nota: As informações dq varredura só estarão disponíveis se a Nuvem de pontos estiver pré-processada no formato HSPC. Somente Nuvens de pontos estruturadas contêm informações da varredura. As informações de classificação estarão disponíveis se a fonte de dados da Nuvem de pontos contiver informações de classificação (alguns arquivos *.LAS e *.LAZ) e estiverem pré-processadas no formato HSPC, ou se a Nuvem de pontos estiver classificada usando o classificador Hexagon de Nuvem de pontos (NUVPONTOSCLASSIFICAR).

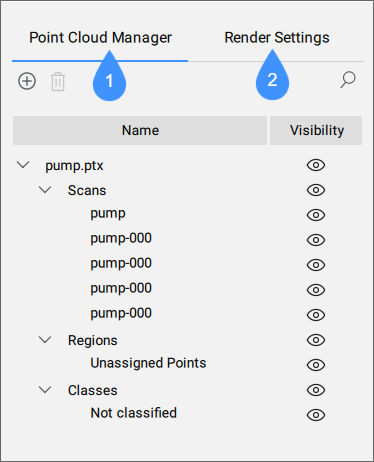

  1. Gerenciador de Nuvem de Pontos aba
  2. Configurar Renderização aba

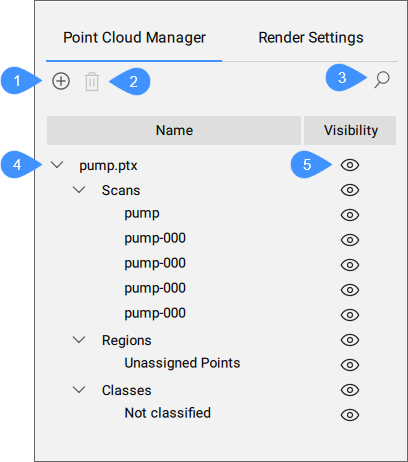

Gerenciador de Nuvem de Pontos aba

  1. Nova região
  2. Remover região
  3. Pesquisar
  4. Lista de nuvens de pontos e suas varreduras, regiões, classes, e informações de construção
  5. Visibilidade
Nova região
Permite criar uma região através da execução do comando REGIAONUVPONTOS.
Desenhar região
Executa a opção Desenhar do comando REGIAONUVPONTOS.
Converter sólidos recortados para região
Executa a opção Converter do comando REGIAONUVPONTOS.
Remover região
Remove a região selecionada.
Nota: A região de Pontos Não-atribuídos não pode ser removida.
Pesquisar
Permite que você pesquise por uma varredura específica, classe ou nome de região. A lista é reduzida e mostra apenas os itens que contêm a sequência de caracteres inseridos, independentemente de onde estes estejam localizados, no nome do item.
Lista de nuvens de pontos e suas varreduras, regiões, classes, e informações de construção
Exibe uma lista em árvore de Nuvens de pontos com suas varreduras, regiões, e classes. A informação do Edifício (edificio/pavim/espaço) também é exibida após o uso dos comandos NUVEMPONTOSDETECTARPISOS e NUVEMPONTOSDETECTARESPACOS (somente BricsCAD® BIM).
Clique o botão-direito em um item na lista, para abrir um menu de contexto.
Nota:
  • A opção Alternar Visibilidade, disponível no menu de contexto de cada item, permite ativar/desativar a visibilidade do item selecionado.
  • Onde estiver disponível, a opção Excluir exclui o item/itens selecionados da lista e remove a classificação dos pontos correspondentes.
Nota: A exclusão da categoria Edifícios do painel Gerenciador de Nuvem de Pontos remove todas as informações relacionadas ao edifício (edifício, pavimento, espaço) para tens listados nessa categoria.
Varreduras
Renomear
Permite que você digite um novo nome.
Nota: Clique duas vezes em um item para ativar o modo de renomeação.
Abrir varredura no vis. de bolha
Abre o Visualizador de Bolha, exibindo a varredura selecionada.

As digitalizações próximas são indicadas no visualizador por bolhas vermelhas. Passe o cursor sobre uma bolha para exibir o nome da varredura. Clique duas vezes em uma bolha para abrir a varredura no visualizador.

Nota: Passe o mouse sobre os itens de escaneamento na lista para mostrar uma prévia da varredura.
Regiões
Renomear
Permite que você digite um novo nome.
Nota: Clique duas vezes em um item para ativar o modo de renomeação.
Classes
Adicionar nova classe
Permite adicionar uma nova classe à lista de Classes selecionando uma das listas predefinidas: Lidar, Indoor, Construction ou adicionar uma classe personalizada usando o Custom... opção.
Nota: Use o comando NUVPONTOSCLASSIFICAR para classificar automaticamente os pontos.
Adicionar pontos
Executa o comando NUVPONTOSMODIFICARCLASSE.

Permite que você classifique manualmente os pontos na classe selecionada selecionando pontos na nuvem de pontos. Dois métodos de seleção estão disponíveis: Retangular e Poligonal.

Acabamento
Conclui o processo de seleção e classifica os pontos.
Nota: Use o comando MAPACORNUVPONTOS e selecione Classificação para Estilização de cores para visualizar melhor como os pontos são classificados.
Buildings (Edifícios)
Adicionar Edifício
Executa a opção Adicionar do comando NUVPONTOSMODIFICAREDIFICIO.

Permite que você especifique a área dos pontos a ser classificados em um novo edifício.

Edifício
Clique o botão-direito em um item de construção para exibir um menu de contexto:
Modificar
Executa a opção Editar do comando NUVPONTOSMODIFICAREDIFICIO.

Permite modificar o volume do edifício (pontos atribuídos) movendo as faces do sólido de corte temporário.

Adicionar Piso
Executa a opção Adicionar do comando NUVPONTOSMODIFICARPISO.

Permite especificar a elevação e a altura do novo piso.

Pisos de edifício
Clique o botão-direito em um item do piso para exibir um menu de contexto:
Modificar
Executa a opção Editar do comando NUVPONTOSMODIFICARPISO.

Permite modificar o volume do piso (pontos atribuídos) movendo as faces do sólido de corte temporário.

Detectar Espaços
Detecta automaticamente Espaços no andar selecionado (consulte o comando NUVEMPONTOSDETECTARESPACOS).
Adic. Espaço
Permite adicionar manualmente um novo espaço, selecionando uma área de nuvem de pontos.

Ativa a vista Superior e permite definir uma polilinha fechada.

Espaços de edifício
Clique o botão-direito em um item de espaço para exibir um menu de contexto:
Editar
Permite editar o contorno do espaço selecionado.

Ativa a vista Superior e permite reposicionar os vértices da polilinha fechada.

Para sair do modo de edição, clique o botão-direito no nome do Espaço novamente e selecione Aceitar ou Recusar.

Renomear
Permite que você insira um novo nome do espaço.
Nota:
  • Essa opção também pode ser acessada clicando-se duas vezes no nome de um Espaço selecionado.
  • A sala mantém o número atribuído durante o processo de detecção.
Múltiplos espaços de edifício
Selecione múltiplos itens de espaço e clique o botão-direito para exibir um menu de contexto:
Mesclar Espaços
Os pontos correspondentes aos Espaços selecionados são classificados em um único Espaço.
Visibilidade
Exibe o estado de visibilidade atual dos itens listados. Clique no ícone para Ligar/Desligar a visibilidade dos itens selecionados.

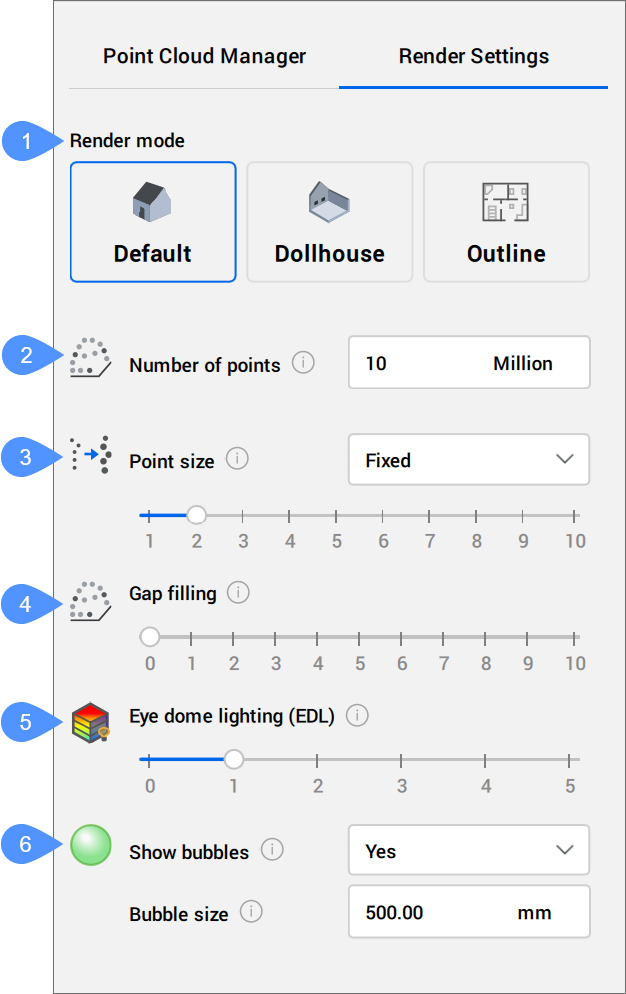

Configurar Renderização aba

  1. Modo de Renderização
  2. Número de pontos
  3. Tamanho do ponto
  4. Preencher lacunas
  5. Iluminação da cúpula ocular (EDL)
  6. Configurações de bolhas
Modo de Renderização
Predefinição ()
Renderiza todos os pontos visíveis.
CasaDeBoneca ()
Oculta pontos que tenham a direção 'normal' afastando-se da câmera.
Nota: Só funciona quando normais assinaladas estão disponíveis.
Esboço ()
Mostra somente pontos com a direção normal perpendicular à vista da câmera.
Nota:
  • Só funciona quando as normais estão disponíveis.
  • Funciona melhor com vistas ortográficas.
Número de pontos ()
Define o número máximo de pontos exibidos na tela, em milhões de pontos (variável de sistema POINTCLOUDPOINTMAX).
Tamanho do Ponto ()
Define o tamanho dos pontos exibidos (variável de sistema POINTCLOUDADAPTIVEDISPLAY).
Fixo
Usa tamanhos de pontos fixos.
Adaptativa
Ajusta os tamanhos dos pontos de acordo com a densidade de pontos locais e a distância da câmera até a posição dos pontos digitalizados.
Nota: Disponível para Windows e Linux, somente para Nuvens de pontos estruturadas.
Preenchimento de Lacunas ()
Preenche as lacunas entre os pontos nas superfícies.
Nota: Só funciona na vista em Perspectiva, não na vista Ortogonal.
Iluminação Cúpula Domo ()
Permite que você defina o sombreamento não-fotorrealista para melhorar a percepção de profundidade.
Configurações de bolhas
Mostrar bolhas ()
Permite que você defina a visibilidade das bolhas de digitalização no espaço do modelo e no Visualizador de Bolha:

Desl: oculta todas as Bolhas na Nuvem de pontos.

Liga: exibe todas as Bolhas na Nuvem de pontos.

Somente Visível: exibe somente bolhas não cortadas.

Nota: Essa configuração se aplica a todas as nuvens de pontos inseridas no desenho.
Tamanho das Bolhas
Permite definir o tamanho das bolhas de varredura no Model Space.
