MAPSTUTZEN Befehl

Stutzt Objekte anhand einer ausgewählten Umgrenzung.

BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Beschreibung

Ermöglicht eine einfache und schnelle Möglichkeit zum Stutzen von Zeichnungsobjekte, entweder innerhalb oder außerhalb einer bestimmten Grenze.

Anmerkung: Der Befehl ermöglicht das Löschen oder Ignorieren von Objekten, die nicht gestutzt werden können, wie Blöcke und Texte.

Methode

Es gibt zwei Methoden, um eine Grenze zu definieren:

  • Wählen Sie ein Objekt als Stutzumgrenzung aus.
  • Definieren Sie ein Polygon.

Als Stutzumgrenzung akzeptierte Objekte:

  • Geschlossene Polylinien
  • Kreise
  • Geschlossene Splines
  • Ellipsen
Anmerkung: Objekte, die nicht gestutzt werden können
  • Führungen
  • Blöcke
  • Texte
  • MTexte
  • 3D Flächen
  • Volumenkörper
  • Abdeckungen
  • Raster Bilder
  • Oberfläche
  • Regionen
  • Bemaßungen
  • Schraffuren
  • 3D Volumenkörper
  • Vielflächennetze
  • Polygonnetze

Optionen im Befehl

Stutzen Umgrenzung wählen
Ermöglicht es Ihnen, ein vorhandenes Objekt in der Zeichnung als Grenzpolygon auszuwählen.
Definieren
Ermöglicht es Ihnen, Punkte als Grenzpolygon zu definieren.
Zurück
Macht den letzten Endpunkt einer Linie rückgängig.
Objekte zum Stutzen wählen
Ermöglicht Ihnen die Auswahl von Objekten zum Stutzen in der Zeichnung.
Automatisch
Wählt automatisch alle Objekte in der Zeichnung aus, die gestutzt werden sollen.
Anmerkung: Automatisch ist die Standardoption für die Objektsauswahl.
Innen

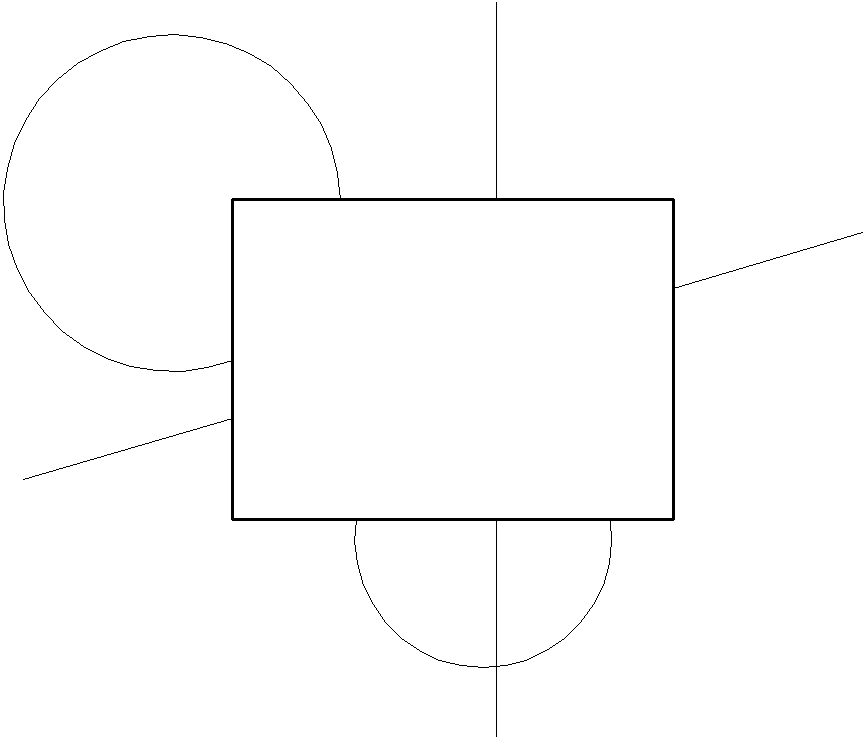

Stutzt die Objekte innerhalb der definierten Grenze.

Außen

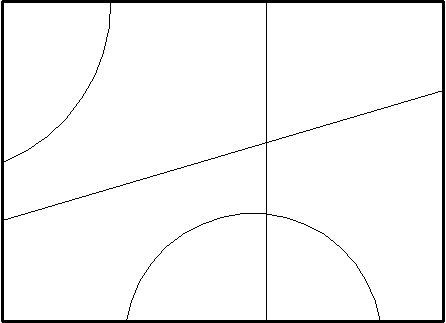

Stutzt die Objekte außerhalb der definierten Grenze.

Anmerkung: Außerhalb ist die Standardoption zum Stutzen von Objekten.
Ignorieren
Ignoriert Objekte, die nicht gestutzt werden können.
Löschen
Löscht die Objekte, die nicht gestutzt werden können.
Referenz

Wenn die Option Innen ausgewählt wurde, wird das Objekt, das nicht gestutzt werden kann, nur gelöscht, wenn sein Einfügepunkt innerhalb der angegebenen Umgrenzung liegt.

Wenn die Option Außen ausgewählt wurde, wird das Objekt, das nicht gestutzt werden kann, nur gelöscht, wenn sein Einfügepunkt außerhalb der angegebenen Umgrenzung liegt.
