BIMROOF [屋根作成]
屋根に分類されるソリッドを作成します。
アイコン：
説明
このコマンドは、閉じた 2D 曲線または境界に基づいて屋根を作成します。オプションは、コマンドのコンテキストパネルとコマンドラインで定義できます。
使用方法
コマンドを起動すると、屋根コマンドのコンテキストパネルが開きます。
屋根の外側の境界を定義するには、次の 3 つの方法があります：
- 矩形を描画します。
- ポリラインを描画します。
- 図面内の図形を選択します。
ホットキーアシスタントウィジェットを使用すると、現在の屋根の向きを変更することができますす。Ctrlを押すと、反時計回りに90°回転します。
注: ホットキーアシスタントウィジェットは、HOTKEYASSISTANTシステム変数が1に設定されており、ホットキーアシスタント設定ダイアログボックスでBIMROOFオプションのホットキーヒントを表示チェックボックスがチェックされている場合に表示されます(ホットキーアシスタントウィジェットの記事を参照)。

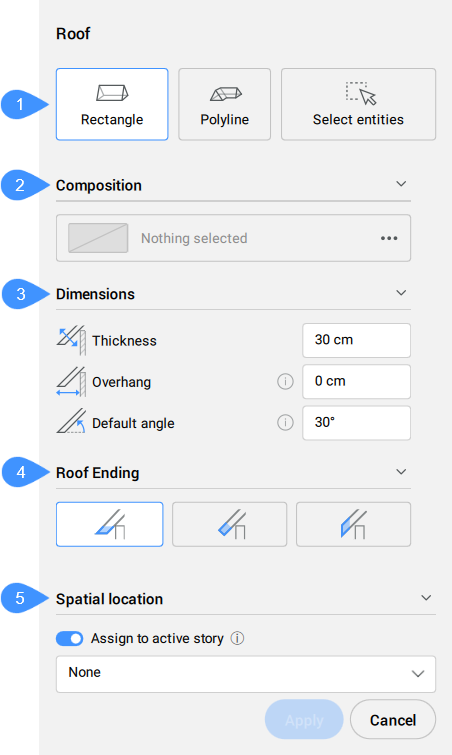

コマンドとパネル内のオプション
- 作成モード
- 複合材
- 寸法
- ルーフエンディング
- 空間的位置
- 作成モード
- 屋根の作成方法を選択できます。
- 複合材
- 参照ボタン(
)をクリックして複合材ダイアログボックスを開き、現在の梁の構成を定義します。デフォルトで、 屋根 タイプの複合材が表示されます。このフィルターは、複合材ダイアログボックスで変更できます。
- 寸法
-
- 厚さ
- 屋根の厚さを設定します。注: 固定厚さまたはの最小厚さが選択されている場合、厚さ入力欄はそれに応じて制約されます。
- ルーフエンディング
- 屋根の終端のタイプ(水平、垂直、垂直)を設定します。
- 空間的位置
- ドロップダウンメニューから空間位置を選択して屋根に割り当てることができます。
注: コマンドのコンテキストパネルのオプションとホットキーアシスタントウィジェットのオプションは、コマンドラインのオプションと同様です。
