Seleção de dimensões

A Seleção de dimensões fornece uma interface para reposicionar facilmente um elemento BIM existente (parede, coluna, janela ou porta) especificando as distâncias a partir do elemento selecionado para os pontos de referência.

Partes na Seleção de dimensões

Para ter acesso à seleção de dimensões, selecione um elemento BIM existente no desenho clicando neste.

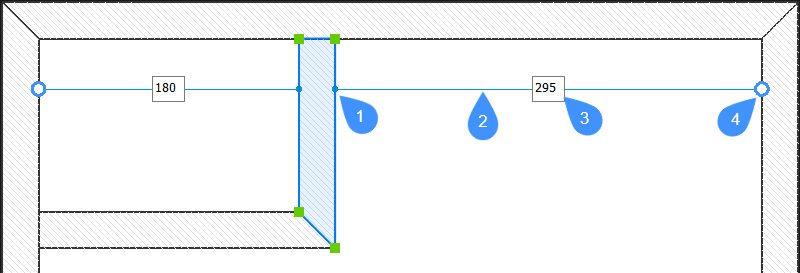

As quatro partes que compõem uma seleção de dimensão são:

  1. Ponto de origem
  2. Linha
  3. Campo da distância
  4. Ponto de referência

Usar seleção de dimensões ao mover entidades

  1. (Opcional) Ative o Modo Em Planta (TVM) clicando em um disco de pavimento () na Barra Pavimentos (consulte o artigo Barra Pavimentos).

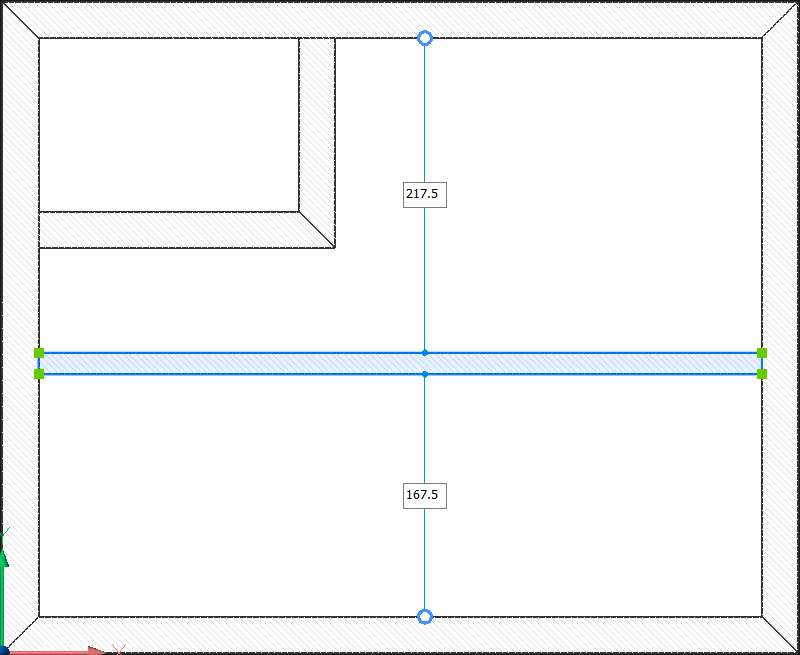

  2. Selecione um elemento BIM no desenho. As correspondentes dimensões selecionadas são exibidas.
  3. (Opcional) Escolha um ponto de referência mais conveniente com dois cliques:
    • Clique em um ponto de referência para selecionar este. O ponto de referência fica cinza.

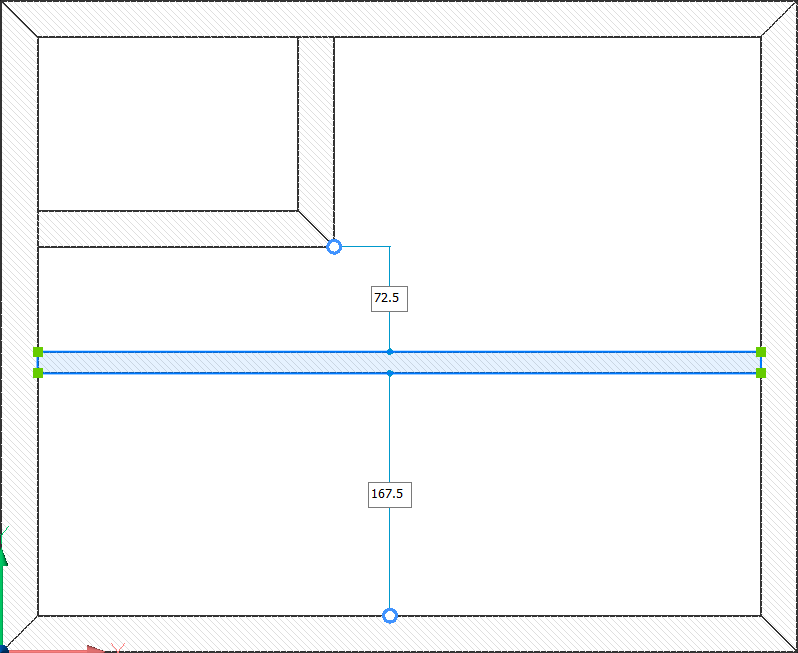

    • Clique em um ponto diferente no desenho para definir este como o ponto de referência. Os campos de distância atualizam seus valores.
  4. Clique em um campo de distância.

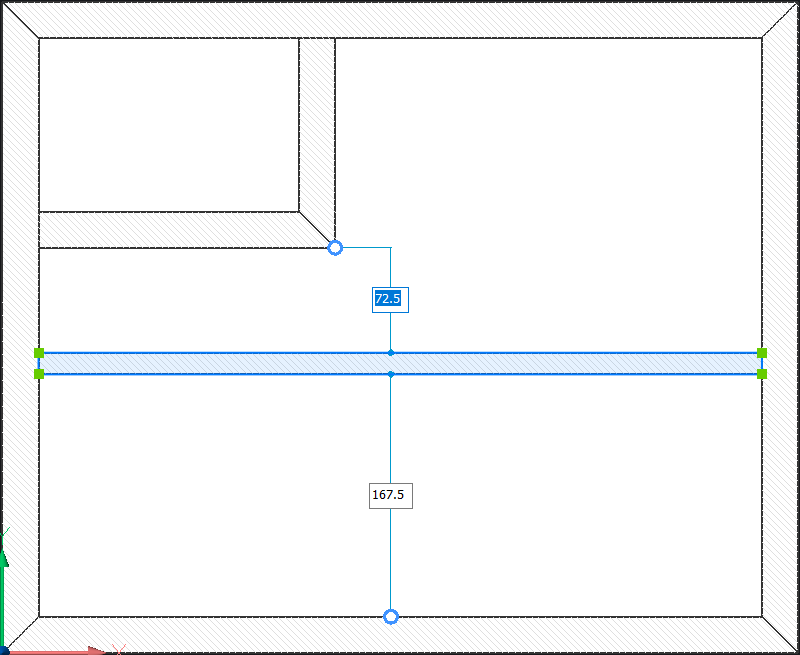

  5. (Opcional) Pressione a tecla Tab para saltar para o próximo campo de distância.
  6. Digite um valor e pressione Enter. O elemento BIM está agora reposicionado de acordo.
  7. Pressione Esc para desmarcar o elemento BIM.

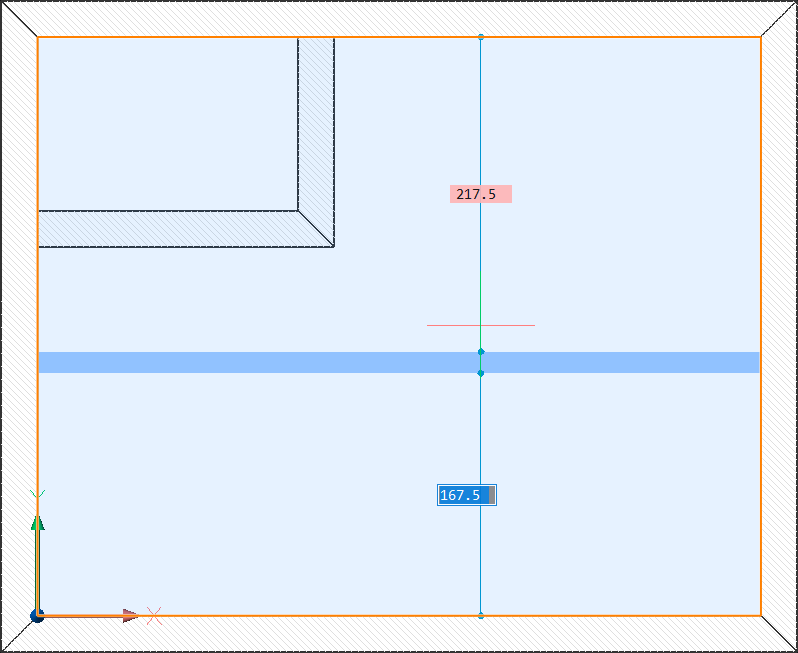

Nota: As diferenças entre as dimensões dinâmicas e seleção de dimensões são relativas ao fato de quando essas estão exibidas, e à possibilidade de mover manualmente pontos detectados automaticamente. Estes estão listados na tabela abaixo:
Dimensões dinâmicas Seleção de dimensões
  • São exibidos ao inserir um elemento BIM no desenho.
  • Possuem pontos de origem que seguem automaticamente o cursor sem a possibilidade de serem movidos manualmente.
  • São exibidos após a seleção de um elemento BIM no desenho.
  • Possuem pontos de referência que ofereçam a possibilidade de ser movidos manualmente para outros pontos, que não sejam os detectados automaticamente.

Veja também o artigo Dimensões Dinâmicas.
