BIMJANELACRIAR comando [BIMWINDOWCREATE]

Cria uma janela totalmente paramétrica, com base em um contorno fechado.

BricsCAD BIM

Icone:

Descrição

Cria janelas paramétricas usando como perfil qualquer entidade como um limite, uma polilinha fechada ou a grade.

Nota: Uma série de parâmetros foi criada, que podem ser editados na seção Parâmetros do painel Propriedades.

Método

Selecione um perfil (limite, polilinha fechada ou grade) em uma parede para criar uma janela ou uma abertura. Para a opção Window (como predefinição), especifique também um tipo de painel.

A janela ou abertura é criada como um bloco paramétrico com propriedades BIM. O tipo de componente é Bloco BIM (para obter mais informação sobre Blocos BIM, consulte o artigo do painel Usar a Biblioteca).

Importante: Blocos BIM são compatíveis com BricsCAD® V26 e versões posteriores. Desenhos com Blocos BIM podem ser abertos com versões mais antigas de BricsCAD®. No entanto, ao inserir Blocos BIM no BricsCAD® V25 ou anterior, estes perdem seus dados BIM.

Opções dentro do comando

Janela

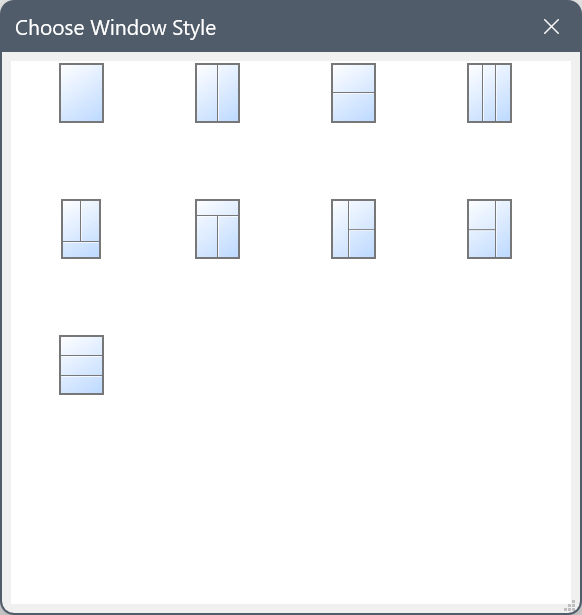

Cria uma entidade BIM Janela. Uma abertura no sólido no qual a entidade de perfil se encontra é criada automaticamente. A caixa de diálogo Escolher Estilo da Janela é aberta, e o estilo da Janela pode ser escolhido.

Uma série de parâmetros foi criada, que podem ser editados na seção Parâmetros do painel Propriedades. Janelas retangulares, e aberturas, têm um parâmetro W (Largura) e H (Altura).

Abertura
Cria uma abertura no sólido no qual se encontra depositada a entidade do perfil. A abertura é criada por um sólido situado na camada BC_SUBTRACT. Essa camada, por predefinição, está congelada. Descongele a camada para selecionar a abertura.
