DMSIMPLIFYALL comando

Simplifica sólidos 3D no desenho e em blocos.

BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Descrição

Remove vértices e arestas desnecessários, mescla e costura bordas, e substitui a geometria de faces e bordas por superfícies analíticas e curvas, se possível dentro da tolerância especificada pelo usuário.

Nota: Recomenda-se sempre executar este comando em desenhos importados com referências externas inseridas

Método

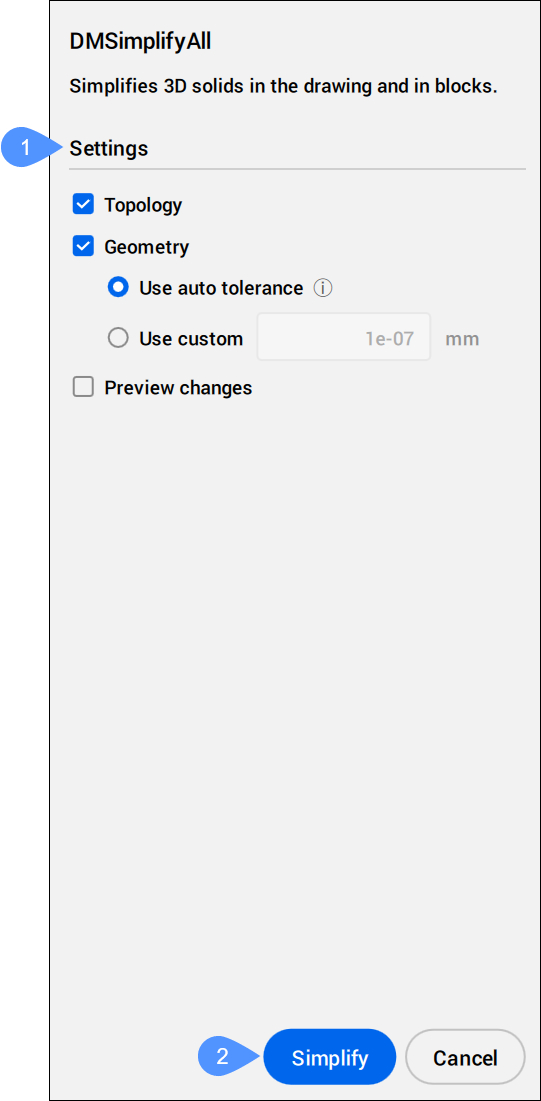

O painel de contexto do comando DMSimplifyAll é exibido automaticamente ao executar o comando.

Opções dentro do painel de Contexto do Comando

  1. Configurações
  2. Simplificar
Configurações
Define o que esse comando vai levar em consideração.
Topologia
Se estiver marcada, simplifica a topologia das entidades sólidas 3D.
Geometria
Se estiver marcada, simplifica a geometria das entidades sólidas 3D.
Usar tolerância automática
Se estiver marcada, o algoritmo determina a tolerância ideal com base na geometria do sólido.
Nota: Essa é a opção padrão, altamente recomendada.
Usar personalizado
Se estiver marcada, esta permite que você defina um valor de tolerância.
Alterações na prévia

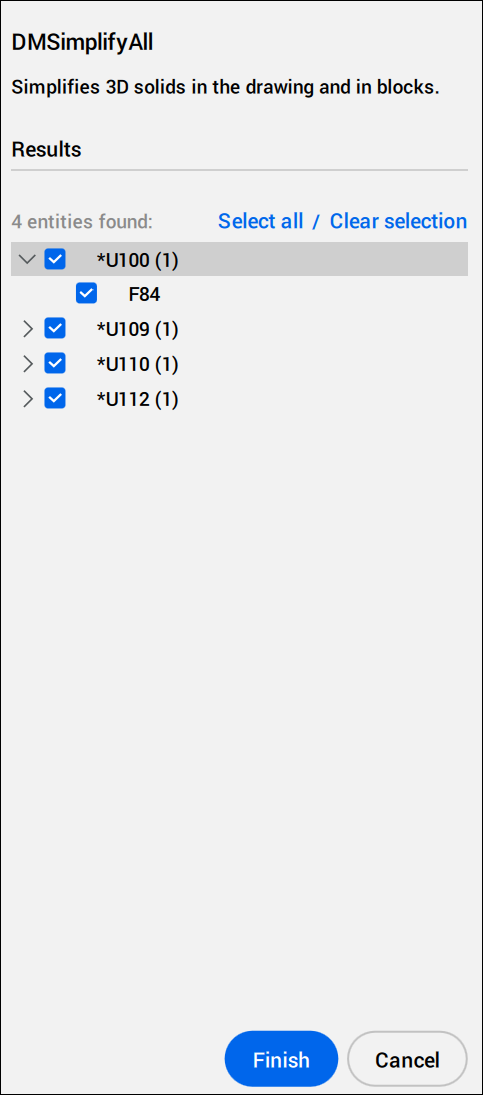

Se estiver marcada, exibe o painel Resultados.
Nota: Por padrão, essa opção não está marcada.

Você pode escolher quais entidades detectadas devem ser simplificadas. Você pode selecioná-los um a um ou todos juntos.

Simplificar
Quando o botão Visualizar alterações está ativo, este abre o painel Resultados; caso contrário, ele finaliza o comando.
Nota:
  • Após o término do comando, um balão de notificação com informações sobre o resultado é exibido no canto inferior direito do desenho. Pressionar o botão Mais detalhes abre o painel Relatório do comando.
  • As opções dentro do painel contexto do comando refletem as opções dentro da linha de Comando.
