DMTHREAD [ねじ山]
円柱面にねじ山を作成し、作図基準に従って図面ビューに表現します。

アイコン:
説明
モデルにねじ山フィーチャーを作成し、作図基準に従い、図面ビューや、VIEWBASEコマンドとVIEWSECTIONコマンドで作成した断面ビューに表現します。
注: このコマンドは、他のコマンドの実行中に割り込み実行を行えます。(‘dmthreadと入力します)
使用方法
円柱面を選択してピッチと長さの値を指定すると、ねじ山フィーチャーが作成され、作図基準に従い図面ビューに表現されます。VIEWUPDATEコマンドでは、変更内容は図面ビューで適用されます。

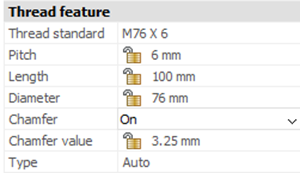

ねじ山フィーチャーはメカニカルブラウザに表示され、ねじ山のパラメータを編集することができます。

注: 雄ネジ、雌ネジに対応しています。
注: このコマンドは、モデル空間でのみ動作します。

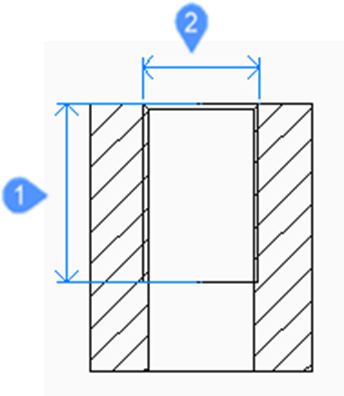

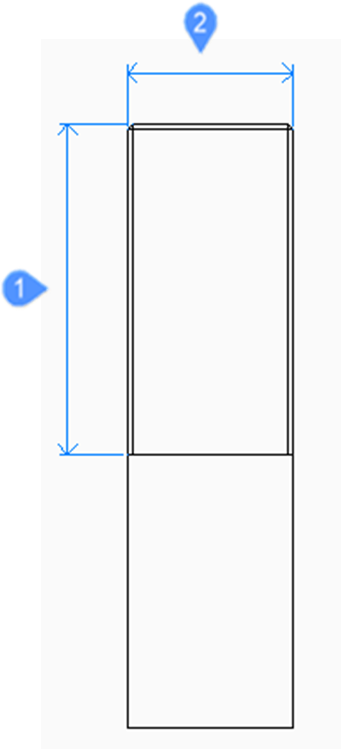

下図にVIEWBASEコマンドとVIEWSECTIONコマンドの結果を示します。


- 長さ
- 直径
