Inserir e editar Janelas e Portas

Sobre

Em BricsCAD, a ferramentaInserir Componente BIM permite inserir janelas, portas e outros componentes, como móveis, equipamentos sanitários, plantas... em qualquer face de um sólido 3D. É normalmente usado para inserir janelas e portas.

Para obter mais informação, visite os artigos de referência do Comando BMINSERT e -BMINSERT.

O comando -BMINSERT é iniciado automaticamente quando um componente é arrastado do painel Biblioteca para o modelo 3D.

Nota: Certifique-se de que o UCS Dinâmico (DUCS) e as Dimensões Dinâmicas (DYN) estejam ativados ao inserir componentes.

Você pode inserir componentes em uma planta baixa, tais como janelas e portas, ou adicionar e aparar paredes a partir de uma Vista Ortográfica 2D, bem como uma vista 3D.

Inserir uma janela (ou porta)

  1. Abra o painel Biblioteca.

  2. Certifique-se de que a biblioteca Bricsys Bim esteja selecionada no menu Biblioteca.

  3. Clique na pasta Windows.

  4. Clique no ícone da janela que você deseja inserir.

    O painel Propriedades é exibido.

    A janela está anexada ao cursor (1).



  5. (opção) Em Propriedades dos Componentes Inseridos, edite os parâmetros da janela no painel Propriedades.

  6. Mova a janela sobre a face de um sólido de parede.

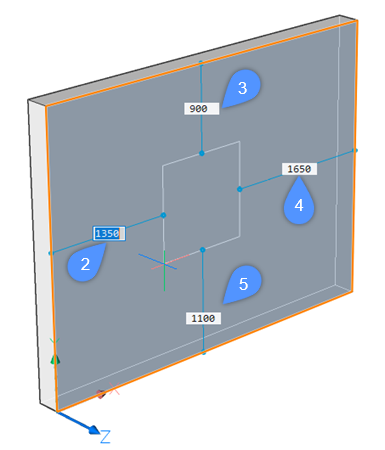

    A face do sólido se destaca e as distâncias da janela até as bordas paralelas mais próximas do sólido-pai (2, 3, 4, 5) são exibidas:



  7. (opção) Pressione a tecla Ctrl para trocar do modo Escolher posição (7) para o modo Alterar parâmetros (8) no assistente Assistente de Atalhos (HKA) (6) e ajustar a largura e a altura da janela.

    Pressione a tecla Tab para trocar entre os campos de largura (9) e altura (10).

    Pressione a tecla Ctrl para confirmar as dimensões. Isso retornará o modo do widget para Escolher posição.

  8. Siga um dos procedimentos:

    • Especifique um ponto para inserir a janela.

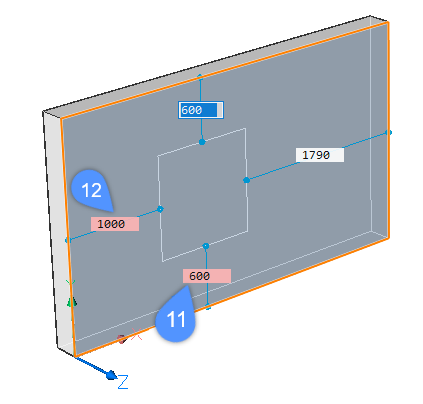

    • Digite um valor no campo de dimensão dinâmica desejado e pressione a tecla Tab para saltar para o próximo campo. O campo de dimensão fica vermelho para indicar que está bloqueado (11, 12).

      Pressione Enter para inserir a janela.



  9. (opção) Selecione a janela para ajustar sua posição na parede. Consulte a seção Mover uma inserção.

Inserir uma cópia de uma inserção

  1. Passe o mouse sobre a inserção e escolha BIM inserir na aba Modelo do Quad.

    A inserção é anexada ao cursor.

  2. Prossiga da etapa 6 do procedimento anterior.

Editando os parâmetros de uma inserção

Os parâmetros definidos no desenho da janela ou da porta permitem que você edite separadamente cada detalhe de uma janela/porta.

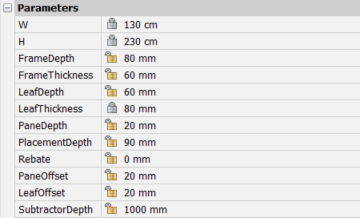

  1. Selecione a inserção no desenho. Os valores atuais dos vários parâmetros são exibidos na seção Parâmetros do painel Propriedades.



  2. Selecione um parâmetro, e digite um valor no campo configurações.

Mover uma inserção

No BricsCAD, existem vários métodos para mover uma inserção na face de um sólido:
  • Usar campos de distância e pontos de referência da seleção de dimensões.
  • Usar o comando DMPUSHPULL.
  • Usar o Manipulator.
Usar campos de distância e pontos de referência da seleção de dimensões

  1. Selecione a inserção no modelo.

    São exibidas as distâncias da inserção até as bordas paralelas mais próximas do sólido-pai, bem como seus respectivos pontos de referência (13, 14, 15, 16):



  2. (opcional) Para mostrar a distância da inserção até outros pontos além daqueles detectados automaticamente, mova a posição dos pontos de referência conforme necessário (17).
  3. Clique em um campo de distância, digite um valor e pressione Enter.
Usar o comando DMPUSHPULL
Nota: Habilite Selecionar faces para a variável de sistema SELECTIONMODE.
  1. Siga um dos procedimentos:

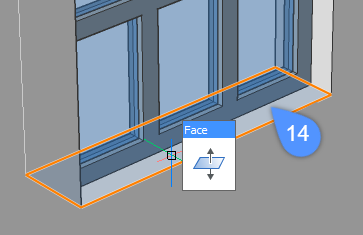

    • Para mover verticalmente a inserção: passe o cursor sobre a parte superior ou inferior da face interna da abertura (18)

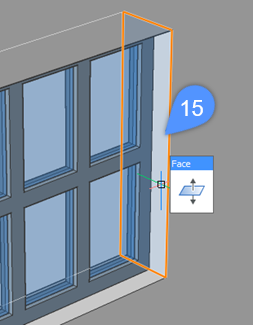

    • Para mover horizontalmente a inserção: passe o cursor sobre a face interna esquerda ou direita da abertura (19)




  2. Quando a face se destaca, selecione Empurrar/Puxar na aba Modificar do Quad.

  3. A inserção vai se mover na vertical se a face interna superior ou inferior estiver destacada.

    A inserção se moverá horizontalmente se a face interna esquerda ou direita estiver destacada.

  4. Siga um dos procedimentos:
    • Especifique um ponto.
    • Digite uma distância no campo de entrada dinâmica.
    • Use o Snap de Grade Adaptável da Régua.
Usar o Manipulator
Nota: Defina o valor da variável de sistema MANIPULATOR para 1.
  1. Selecione a inserção, mantendo o botão esquerdo pressionado um pouco mais tempo.

    O Manipulator é exibido.



  2. Passe o mouse sobre a zona de gatilho dos eixos, vertical ou horizontal, do Manipulator.

    O eixo se destaca e o resto do Manipulator reduz a visibilidade.



  3. Clique para iniciar a operação de mover.

    A Régua é exibida.



  4. Siga um dos procedimentos:
    • Digite uma distância no campo de entrada dinâmica.
    • Use o Snap de Grade Adaptável da Régua.
    Nota: Mantenha pressionada a tecla Ctrl antes de iniciar a operação para fazer uma cópia da inserção.

Substituir uma inserção

Use o comando BMREPLACE para substituir uma inserção.

O comando permite que você substitua:

  • Uma inserção de um arquivo.

    Você pode selecionar um arquivo de origem em uma caixa de diálogo.

  • Uma inserção semelhante no modelo.

    O comando solicita que você substitua apenas a inserção selecionada, ou todas as inserções semelhantes em todo o modelo. A opção Alterações de parâmetro permite manter os valores originais ou aplicar os valores da inserção de substituição.
