BIMTELHADO comando [BIMROOF]

Cria sólidos classificados como Telhado.

BricsCAD BIM

Icone:

Descrição

O comando cria um telhado com base em uma curva ou limite 2D fechado. Você pode definir as opções por meio do painel Contexto do comando, bem como por meio da linha de Comando.

Método

Inicie o comando para abrir o painel de contexto do comando Parede.

Há três métodos para definir os limites externos de um telhado:
  • Desenhar um retângulo.
  • Desenhar uma polilinha.
  • Selecionar entidades no desenho.

Use o assistente Assistente de Atalhos para alterar a direção do telhado atual. Pressione a tecla Ctrl para rotacionar a direção em 90 graus CCW (anti-horário).

Nota: O assistente Assistente de Atalhos será exibido se a variável de sistema HOTKEYASSISTANT estiver definida como 1 e a caixa de seleção Exibir Assistente de Atalhos p/ opções de BIMTELHADO estiver marcada, na caixa de diálogo Configurar Assistente de Atalhos (consulte o artigo Assistente de Atalhos).

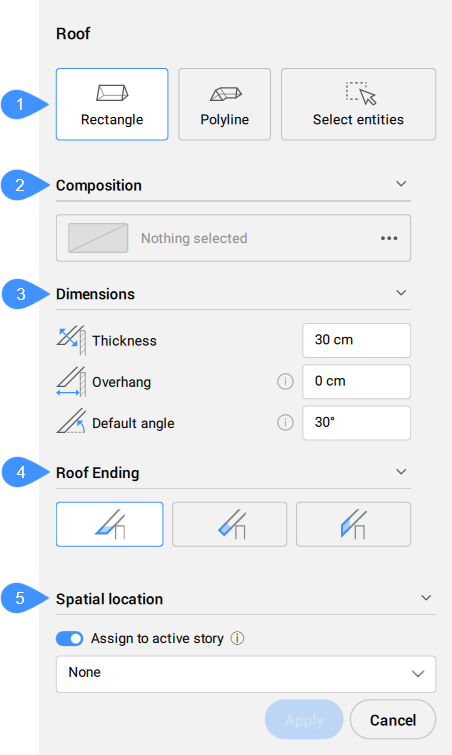

Opções dentro do painel de Contexto do Comando

  1. Modo criação
  2. Composição
  3. Dimensões
  4. Finalizar o telhado
  5. Local espacial
Modo criação
Permite escolher um método de criação do telhado.
Retangular
Defina os limites externos do novo telhado desenhando manualmente um retângulo.
Polilinha
Defina os limites externos (beirais) do novo telhado, desenhando manualmente uma polilinha. Pressione a tecla Enter para fechar a polilinha.
Nota: Segmentos de arco não são suportados como entrada.
Selecionar entidades
Defina os limites externos do novo telhado selecionando entidades no desenho. Selecione uma única curva 2D/região/limite, ou múltiplas linhas/paredes e pressione Enter. Quando as entidades estão pré-selecionadas antes de iniciar o comando BIMTELHADO, o painel seleciona automaticamente este modo.
Composição
Clique no botão Procurar () para abrir a caixa de diálogo Composições que permite definir a composição do telhado atual. Por padrão, as composições do tipo Telhado são mostradas. Você pode alterar esse filtro na caixa de diálogo Composições.
Dimensões
esPEssura
Define a espessura do telhado.
Nota: Quando uma composição com uma espessura fixa ou mínima é selecionada, o campo de entrada de espessura é restringido de acordo.
Beiral
Define a distância horizontal entre a borda externa do telhado e a parede.
Angulo predefinido
Define o ângulo para gerar o telhado inicial. Depois que o telhado inicial for criado, o ângulo de cada placa do telhado estará acessível nos campos de entrada dinâmicos que aparecem no Model Space.
Nota: Você pode definir ainda mais o ângulo para cada placa do telhado digitando um novo valor nesses campos de entrada dinâmicos. Digite 0 ou deixe um campo vazio para indicar que nenhuma placa de telhado deve ser criada naquela área específica. Digite 90 para que as placas adjacentes formem um telhado de duas águas (oitão).
Finalizar o telhado
Define o tipo de finalização do telhado: horizontal, perpendicular, vertical.
Local espacial
Permite selecionar uma localização espacial no menu suspenso, para atribuir ao telhado.
Atribuir ao pavimento ativo
Permite copiar o Local espacial do pavimento que está atualmente ativo no Modo Em Planta (TVM) ou do nível do pavimento mais próximo, se não estiver em TVM.
Nota: As opções no painel de contexto de comando e no assistente Assistente de Atalhos refletem as opções na linha de Comando.
