BIMESCADA comando [BIMSTAIR]

Cria automaticamente uma escadaria BIM.

BricsCAD BIM

Icone:

Descrição

Cria escadas entre duas lajes de piso, ou quaisquer espaços vazios, usando a distância entre os valores-Z do plano inicial ao plano final selecionados como a 'altura'.

Método

Você pode começar a criar uma escada da seguinte forma:

  • Selecionar uma face horizontal de um sólido.
  • Selecionar uma área vazia.

As escadas são exibidas automaticamente conforme o cursor é movido. O tipo de escada que está sendo criada depende da posição do cursor em relação à posição do ponto inicial selecionado.

A escada é criada como um bloco paramétrico com propriedades BIM. O tipo de componente é Bloco BIM(para obter mais informações sobre Blocos BIM, consulte o artigo do painel Usar a Biblioteca).

Importante: Blocos BIM são compatíveis com BricsCAD® V26 e versões posteriores. Desenhos com Blocos BIM podem ser abertos com versões mais antigas de BricsCAD®. No entanto, ao inserir Blocos BIM no BricsCAD® V25 ou anterior, estes perdem seus dados BIM.

Para todas as propriedades, parâmetros serão criados ao criar a escada, conduzindo as restrições do bloco paramétrico. Posteriormente, você pode alterar individualmente cada um desses parâmetros, na seção Parâmetros do painel Propriedades.

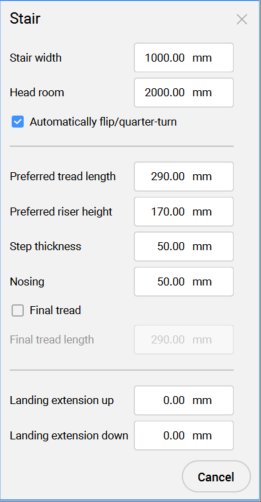

O painel de comando Escada é aberto, o que permite que você altere facilmente as configurações antes ou durante a colocação da escada.

Largura escada
Define a largura da escada.
O valor padrão é 40 para MEASUREMENT=0 (polegadas) e 1000 para MEASUREMENT=1 (milímetros).
Altura livre
Define a folga mínima de cabeça para a escada.

O valor padrão é 80 para MEASUREMENT=0 (polegadas), e 2000 para MEASUREMENT=1 (milímetros).

Automaticamente inverter/quarto-de-volta
Alterna o tipo de escada.
Comprimento preferencial degrau
Define o comprimento preferido do degrau da escada.
O valor padrão é 11,5 para MEASUREMENT=0 (polegadas), e 290 para MEASUREMENT=1 (milímetros).
Altura preferencial do espelho
Define a altura preferida do espelho para as escadas.
O valor padrão é 7 para MEASUREMENT=0 (polegadas), e 170 para MEASUREMENT=1 (milímetros).
Espessura do degrau
Define a espessura dos degraus individuais.
O valor padrão é 2 para MEASUREMENT=0 (polegadas), e 50 para MEASUREMENT=1 (milímetros).
Bocel
Define a distância horizontal da sobreposição entre degraus subsequentes.
O valor padrão é 2 para MEASUREMENT=0 (polegadas), e 50 para MEASUREMENT=1 (milímetros).
Degrau final
Controla a criação de um degrau/patamar na elevação da laje delimitadora superior.
Comprimento degrau final
Define o comprimento do degrau/patamar final.

O valor padrão é 11,5 para MEASUREMENT=0 (polegadas), e 290 para MEASUREMENT=1 (milímetros).

Extensão do patamar superior
Define a extensão do patamar criado com o comando BIMESCADA na direção acima. O valor predefinido é 0.
Extensão do patamar inferior
Define a extensão do patamar criado com o comando BIMESCADA na direção abaixo. O valor predefinido é 0.
Nota: Os últimos valores para cada uma das configurações acima são lembrados.

Opções dentro do comando

Quarto-de-volta
Rotaciona a direção do cursor da escada em 90 graus.
Nota: Como alternativa, você pode pressionar a tecla Ctrl uma vez para rotacionar o cursor da escada em 90 graus.
Inverter
Rotaciona a direção do cursor da escada em 180 graus.
Nota: Como alternativa, você pode pressionar a tecla Ctrl duas vezes para rotacionar o cursor da escada em 180 graus.

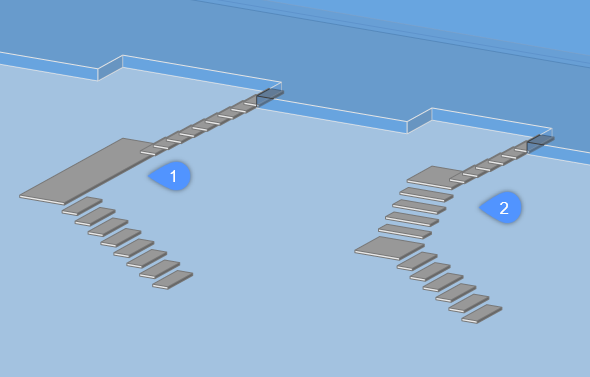

Tipo em forma-U
Troca entre duas escadas diferentes em forma de U:
  • Escadas em lance-duplo em forma de U (1): com um único patamar retangular que une a distância perpendicular entre os dois lances de escada opostos
  • Escadas de lance-triplo em forma de U (2): com dois patamares quadrados entre cada par de lances subsequentes da escada.
Nota:
  • Pressione a tecla Ctrl para alternar entre os tipos de escadas possíveis em relação à posição atual do cursor da escada.
  • Para usar as funções da tecla Ctrl, a variável de sistema HOTKEYASSISTENT deve ser definida como Ativa.
