Blocos dinâmicos

Se você vem de um ambiente de projeto em AutoCAD®, pode estar familiarizado com Blocos Dinâmicos. Você também pode estar familiarizado com restrições paramétricas 2D. São duas funcionalidades diferentes, que em algumas situações se sobrepõem.

Blocos Dinâmicos de AutoCAD® e Blocos Paramétricos de BricsCAD® são blocos que automatizam tarefas repetitivas, permitindo que o usuário crie um bloco em vez de muitas definições de bloco semelhantes, mas separadas. Esses blocos contêm não apenas geometria pura, mas também alguns metadados, que afetam a geometria (ex., seu tamanho, visibilidade). Os metadados controlam a forma como se comportam os componentes do bloco. Assim, o tamanho e a aparência desses blocos podem ser modificados sem editar a definição do bloco. As Restrições funcionam da mesma forma para Blocos Paramétricos, como fazem nos Blocos Dinâmicos.

Definições de blocos dinâmicos no modo Experimental

Com o modo Experimental ativado, você pode criar e editar definições de Bloco Dinâmico diretamente em BricsCAD®.

Aviso de responsabilidade

Criação e edição de Bloco Dinâmico no BEDIT em Modo experimental é um recurso experimental que pode não ser estável ainda e pode ser removido no futuro.

Use o comando GERENCIARECURSOSEXPERIMENTAIS (ou a variável de sistema EXPERIMENTALMODE) para Ativar ou Desativar recursos experimentais, então reinicie BricsCAD®.

O Modo experimental está Desativado por predefinição.

Importante: No caso de você comprar BricsCAD® nos EUA ou para uso nos EUA, esse recurso não está disponível, e nem é licenciado para você. Consulte o EULA para obter mais informação.

Cria Blocos Dinâmicos no modo Experimental

Para criar uma definição de Bloco Dinâmico em modo Experimental:
  1. Ligue o modo Experimental usando o comando GERENCIARECURSOSEXPERIMENTAIS (ou defina o valor da variável de sistema EXPERIMENTALMODE como 1) e reinicie BricsCAD®.
  2. Crie a geometria para uma nova definição de bloco (estático) e salve-o usando o comando BLOCO.
  3. Execute o comando EDITARBLOCO para abrir a caixa de diálogo Criar ou Editar Definição de Bloco.
  4. Selecione o modo de edição Dinâmico e clique OK.

    O Editor de Bloco abre.

  5. Enquanto estiver no Editor de Bloco, adicione um parâmetro ao bloco (estático) usando o comando PARAMBLOCO.
  6. Associe uma ação ao parâmetro usando os comandos ACAOB ou FERRAMENTAACAOBLOCO.
  7. Clique no botão Fechar e Salvar para encerrar o modo de edição de bloco e salvar as alterações (o Salvar opção no comando FECHARBLOCO).

    A definição do bloco se torna dinâmica.

Editar Blocos Dinâmicos no modo Experimental

Em modo Experimental, EDITARBLOCO suporta o modo de edição de Bloco Dinâmico, além do modo de edição paramétrica existente. Blocos Estáticos podem ser editados em qualquer modo, e ser mantidos estáticos. Blocos Dinâmicos e Paramétricos existentes só podem ser editados em seus respectivos modo EDITARBLOCO. A variável de sistema MODOEDITARBLOCO (Somente-leitura) especifica o modo de edição no qual o Editor de Bloco é aberto. Os parâmetros de Restrição são visíveis quando estiverem presentes, mas ainda não são suportados.

Use o comando CONFIGEDITBLOCO para acessar a seção Configurar Editor de Bloco da caixa de diálogo Configurações.

Para editar Bloco Dinâmico em modo Experimental:

  1. Ligue o modo Experimental usando o comando GERENCIARECURSOSEXPERIMENTAIS (ou defina o valor da variável de sistema EXPERIMENTALMODE como 1) e reinicie BricsCAD®.
  2. Execute o comando EDITARBLOCO para abrir a caixa de diálogo Criar ou Editar Definição de Bloco.
  3. Selecione o modo de edição Dinâmico e clique OK.

    O Editor de Bloco abre para permitir que você edite a definição do bloco.

  4. Use o comando CONFIGEDITBLOCO para editar o Configurar Editor de Bloco.
  5. Use os seguintes comandos para editar Bloco Dinâmico (disponíveis apenas para o modo de edição Dinâmico):
    • PARAMBLOCO para adicionar um parâmetro com alças.
    • ACAOB e FERRAMENTAACAOBLOCO para adicionar e associar uma ação a um parâmetro e definir como a geometria do bloco se move ou muda em um Bloco Dinâmico quando a ação é desencadeada (propriedades personalizadas de um bloco são manipuladas).
    • CONJUNTOACAOBLOCO para redefinir o conjunto de seleção de entidades para (a geometria a ser afetada por) uma ação.
    • CONJUNTOGRIPBLOCO para editar ou redefinir a posição das alças de um parâmetro.
    • ASSOCIARBLOCO para associar uma ação com um parâmetro.
    • TABELAB para criar uma tabela de propriedades de Bloco Dinâmico.
    • CONSTRUCBLOCO para converter entidades em geometria de construção.
    • ESTADOVISBLOCO para gerenciar estados de visibilidade.
    • MOSTRARVISBLOCO e OCULTARVISBLOCO para gerenciar a visibilidade de entidades em estados de visibilidade.
  6. Use o comando TESTARBLOCOB para sair temporariamente do Editor de Bloco e testar o Bloco Dinâmico no Janela Testar Bloco.
  7. Clique no botão Fechar e Salvar para encerrar o modo de edição de bloco e salvar as alterações (o Salvar opção no comando FECHARBLOCO).

Blocos dinâmicos vs. blocos paramétricos

Quando não estiver no modo Experimental, se você inserir blocos dinâmicos de AutoCAD® em seu desenho BricsCAD®, na maioria dos casos você pode editar essas referências de bloco. No entanto, você não pode criar ou editar definições de Blocos Dinâmicos em BricsCAD®. Aqui, BricsCAD® concentra-se em blocos Paramétricos para permitir que você crie definições de blocos Paramétricos 2D e 3D, usando o mesmo conjunto de ferramentas e fluxo de trabalho. Isto também permite que você converta algumas definições de Blocos Dinâmicos em definições de Blocos Paramétricos.

Nota: Para obter mais informações sobre blocos paramétricos e restrições, consulte os artigos 2D Blocos Paramétricos e 2D Restrições.
Nota: Em BricsCAD®, não há dependências pai-filho entre os elementos geométricos. Quaisquer tipos de dependência podem ser criados usando os parâmetros e expressões.

Quando não estiver no modo Experimental, BricsCAD® parcialmente suporta Blocos Dinâmicos. Você pode:

  • inserir blocos dinâmicos de sua biblioteca existente de blocos dinâmicos.
  • Editar as propriedades personalizadas no painel Propriedades.
  • Usar as propriedades personalizadas de todos os tipos de parâmetros e os estados de visibilidade nos campos.
  • Editar por alças os blocos dinâmicos.

Editar referências de Bloco Dinâmico

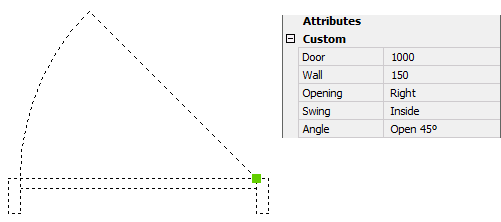

  1. Selecione o bloco dinâmico no desenho.

    As propriedades do bloco selecionado são exibidas no painel Propriedades.

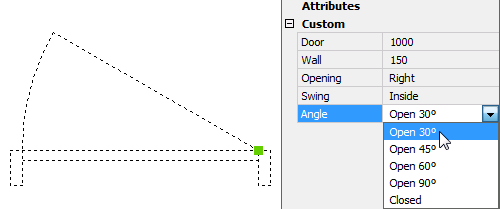

  2. Em Parâmetros, edite as propriedades necessárias.

    O bloco dinâmico é automaticamente atualizado.



Editar alças de Bloco Dinâmico

  1. Selecione o bloco dinâmico no desenho.

    Os seguintes tipos de alças são exibidos:

    • Ponto
    • XY
    • Linear
    • Polar
    • Rotação
    • Inverter
    • Visibilidade
    • Alinhamento
  2. Arraste uma alça para editar o bloco.

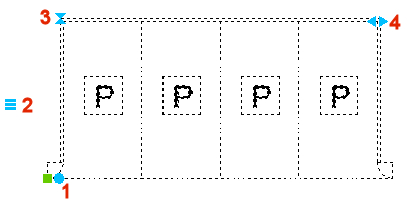

    No exemplo abaixo:

    • Rotacione o bloco (1): arraste a alça para rotacionar dinamicamente o bloco, ou digite um valor no campo de entrada dinâmica.
    • Mostrar/ocultar entidades (2): clique para selecionar uma opção.
    • Inverter (3): clique para espelhar o bloco
    • Editar o comprimento (4): selecione a alça para editar dinamicamente o comprimento ou digite um valor no campo de entrada dinâmica.

Converter definições de Bloco Dinâmico em Bloco Paramétrico

Em alguns casos Bloco Dinâmico de AutoCAD® pode ser convertido para Bloco Paramétrico BricsCAD®usando o comando BLOCOCONVERTER. Para obter mais informação, consulte o artigo BLOCOCONVERTER comando.

Nota: O histórico dos blocos dinâmicos será perdido durante a conversão para blocos paramétricos. Será exibida uma mensagem de aviso sobre a possível aparência diferente dos blocos convertidos.
Recursos do Bloco Dinâmico suportados para conversão
  • ações de visibilidade
  • ação de esticar por uma alça
  • ação de mover por uma alça
  • ações encadeadas
  • ação de rotação
  • ação de inverter
  • ação de matriz
  • parâmetro da ação de alinhamento
  • ações de escala associadas com um parâmetro linear
  • ações de escala associadas a um parâmetro XY
  • ação de pesquisa
  • ações dependentes do histórico
  • recurso de tabela de blocos
  • parâmetros lineares com dois pontos de aderência, um dos quais não é usado
  • o parâmetro do ponto de base
  • ações de mover e esticar associadas com um parâmetro polar
  • ações de esticamento polar associadas a um parâmetro polar
  • interações entre uma ação de esticar polar e uma ação de mover ou inverter
  • ações associadas a parâmetros polares com 2 pontos de alça
  • parâmetros de ação e parâmetros de restrição de dimensão do tipo de lista
  • parâmetros de restrição de dimensão do tipo de incremento
  • blocos dinâmicos com várias ações associadas a um único parâmetro
  • ações com seu ponto inicial nos eixos -X ou -Y
Recursos de Bloco Paramétrico usados para reconstruir recursos de Bloco Dinâmico
  • estados de visibilidade
  • operação de mover paramétrico
  • operação de esticar paramétrico
  • operação de rotação paramétrica
  • operação de escala paramétrica
  • comportamento vinculado de operações paramétricas
  • operação de inversão paramétrica
  • curvas referência
  • tabelas de projeto
  • fórmulas de parâmetros
  • Matrizes associativas
